Фазовый детектор системы алсен
В системе АЛСЕН используется двухкратная ФРМ. Демодулятор сигналов ФРМ основан на измерении информационного параметра (разности фаз 2-х соседних элементарных посылок). Измерение ведется методом однократной пробы. Измерение разности фаз сводится к измерению временного интервала, между измерительными фронтами. Моменты появления измерительных фронтов задаются сигналом тактовой синхронизации. Этот сигнал формируется в демодулятора из самого входного сигнала с помощь фазовой автоподстройки частоты.
Временное положение измерительных фронтов сигналов должна соответствовать моменту времени, когда переходные процессы уже прекратились. При этом будет наилучшее соотношение сигнал-помеха.

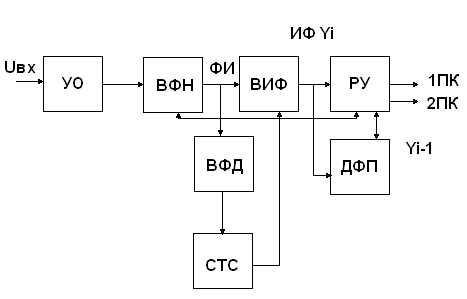

Рассмотрим схему демодулятора, который осуществляет этот алгоритм:
УО – усилитель-ограничитель, который превращает сигнал синусоидальной формы в прямоугольный той же частоты и фазы;
ВФН – выделитель фронта несущей, дифференцирует сигнал прямоугольной формы по фронтам, на его выходе образуется последовательность фронтов несущего колебания;
ВФД – выделитель фронта данных, формирует последовательность фронтов, временное положение, которое соответствует границам посылок информационного сигнала. На основании ФД схема СС вырабатывает стробирующий сигнал, который подается в момент максимального отношения сигнал-помеха. В соответствии с этим сигналом управляются все блоки, определяется разница фаз в блоке ВИФ (выделитель измерительного фронта);
ВИФ – перемножитель входного сигнала представленного в виде ФИ с опорным сигналом, в качестве которого используется сигнал синхронизации. На выходе ВИФ последовательность измеренных фронтов, которые несут информацию о переданной разности фаз.
ДПФ (динамическая память фазы) определяет временной интервал между соседними импульсами ИФ, а РУ определяет разницу фаз и преобразовывает измеренный интервал в последовательность двоичных символов 1ПКи 2ПК.
Ару (автоматическое регулирование усиления)
Необходимость АРУ возникает в системах передачи информации, параметры каналов которых изменяется в широких пределах. АРУ применяется в системах связи с движущимися объектами, где уровень сигнала на входе приемника изменяется в 10-ки и в 100-ни раз. Примером таких систем является АЛС, поездная радиосвязь. Поэтому чтобы не возникали искажения сигнала, необходимо регулировать усиление приемных устройств, чтобы предотвратить перегрузку каскадов, возникновения искажения.
Принцип действия АРУ заключается в том, что средний уровень входного сигнала управляет усиление приемника. Чем больше сигнал, тем коэффициент усиления меньше.
Характеристики ару
Главной
характеристикой является амплитудная
характеристика – зависимость амплитуды
напряжения на выходе от амплитуды
напряжения на входе.
АРУ может быть с задержкой и без нее. АРУ с задержкой начинает работать при определенном уровне сигнала. Регулировочная характеристика показывает зависимость коэффициента передачи от регулировочного напряжения.
Желательно что бы сначала действия АРУ с задержкой регулировочная характеристика была обратно-пропорциональной входному напряжению. Регулировочная характеристика должна быть отрезком гиперболы. Она всегда отличается от идеальной, поэтому с ростом напряжения на входе, напряжение на выходе увеличивается.
Коэффициент авторегулирования показывает во сколько раз уменьшается относительная величина напряжения на выходе, при заданном напряжение на входе.
Переходной процесс, который возникает за счет скачкообразного изменения амплитуды принимаемого сигнала, должен быть апериодическим, а время его восстановления максимальным. Это время пропорционально постоянной времени фильтра АРУ.
