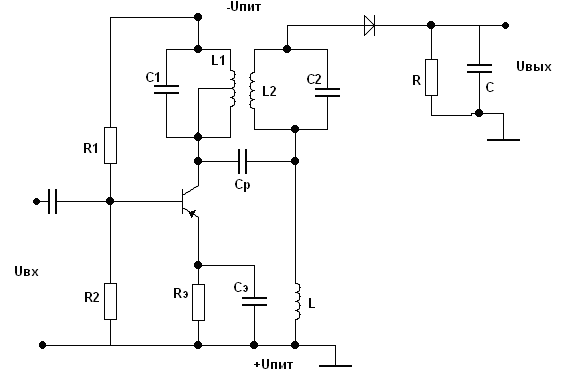

Частотный детектор с 2-мя контурами натронными на 1-у частоту

Оба контура настроены на несущую частоту и между ними имеется небольшая связь (М). Фактически эта схема представляет из себя несколько детекторов, где происходит следующее преобразование сигнала:

- ЧМ в ФМ;

- ФМ в АМ ;

- затем амплитудное детектирование.

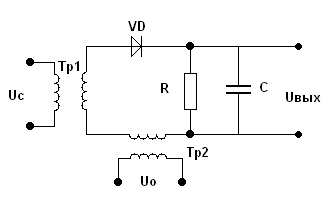

Рассмотрим работу фазового детектора (однотактного) она имеет следующий вид:

Опорное напряжение изменяется по закону:

;

.

С помощью 2-х транзисторов эти напряжения складываются:

.

На вход АМ детектора подается преобразованный сигнал из ФМ стремящейся к АМ.

В схеме опорное напряжения создается на индуктивности, она имеет большое сопротивление, а напряжение сигнала Uc снимается с контура L2C2 . При изменение частоты сигнала меняется угол сопротивления контура и меняется фаза напряжения на контуре L2C2.

Демодуляция дискретных сигналов Демодуляция ам сигналов

АМ широко применяется при использовании числового в АБ АЛСН. Рассмотрим особенности АМ манипулятора в АЛСН.

Из ТПС известно, что при передаче АМ сигналов происходит искажение формы импульса. В АЛСН в качестве АМ детектора используется транзистор, работающий в режиме класса «B», при детектировании выпрямляются оба полупериода.

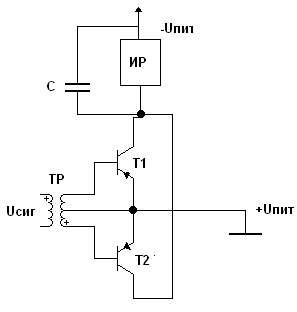

Схема двухтактного детектора имеет следующий вид:

Нагрузка является реле ИР (импульсное), триоды Т1 и Т2 пропускают ток во время 1-го полупериода каждый.

Детектирование чм сигналов

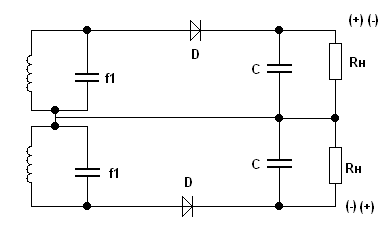

Наиболее часто для демодулирования таких сигналов используется схемы частного модулятора на 2-х расстроенных контуров:

Один контур настроен на частоту f1, а второй на частоту f2. На выходе частотного модулятора будут возникать импульсы разной полярности в зависимости от того, что передается 0 или 1.

В частотных системах при передачи информации используется иногда не бинарные коды с основанием 2, для которых используется 2-е частоты, а коды с основанием >2 – 4-е частоты и информация подается сочетанием этих частот.

Демодуляция фм сигналов

Осуществляется она на фазовом детекторе, но главной проблемой является получение опорного сигнала. Опорный сигнал не меняет свою фазу. Для получения опорных сигналов была разработана схема Пистельхорса. Основной идеей работы схемы является получение опорного сигнала из сигнала ФМ. Для этого исследуют следующую схему:

Фильтр – это ПФ который пропускает частоту 2f0: частота 2f0 поступает на делитель (/2) в качестве которого используется триггер. Поэтому на выходе триггера получаются импульсы с частотой, без всякой манипуляции.

В этой схеме существует эффект обратной работы, на выходе напряжения может меняться по фазе (быть в противофазе). Поэтому на выходе ФД напряжение может быть 2-х видов соответствующему одному ФМ сигналу, т.е за счет эффекта обратной работы: «0» принимают как «1», а «1» как «0».

ФВР нужен для точной подборки фазы. Поэтому эту схему использовать при ФМ практически не возможно, а применятся только относительно ОФМ (фазоразностная).

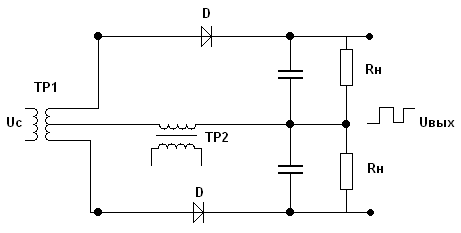

В рассмотренной схеме Пистельхорса в качестве фазового детектора можно использовать однотактную схему, но чаще применяются двухтактные фазовые детекторы.

Данная схема состоит их 2-х однотактных схем. В зависимости от нахождения в противофазе напряжение U0 и Uс/2 будет появляться «+» на одном из зажимов. На выходе будет напряжение разной полярности.
