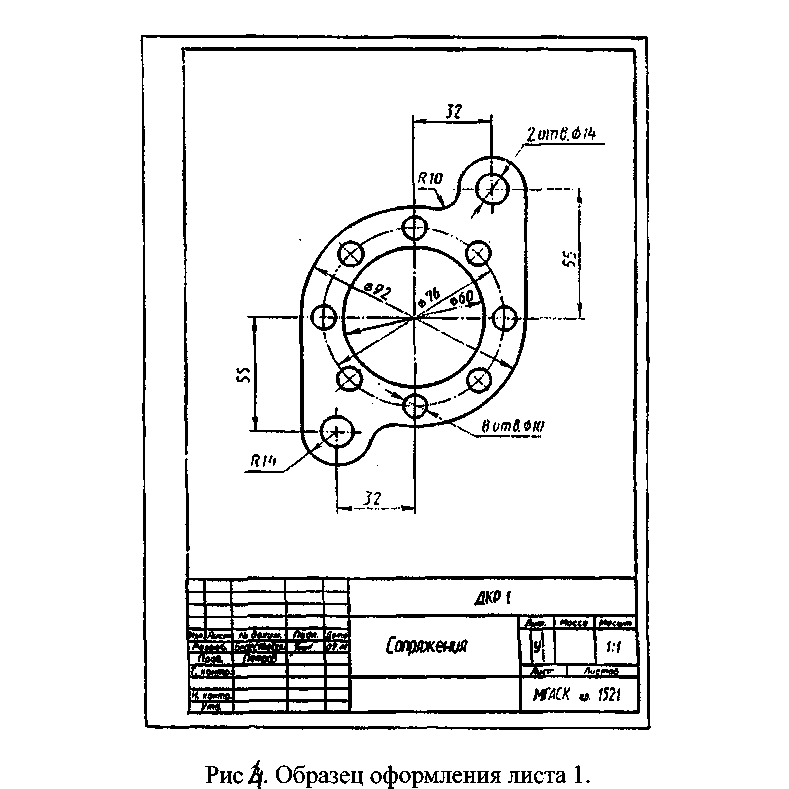

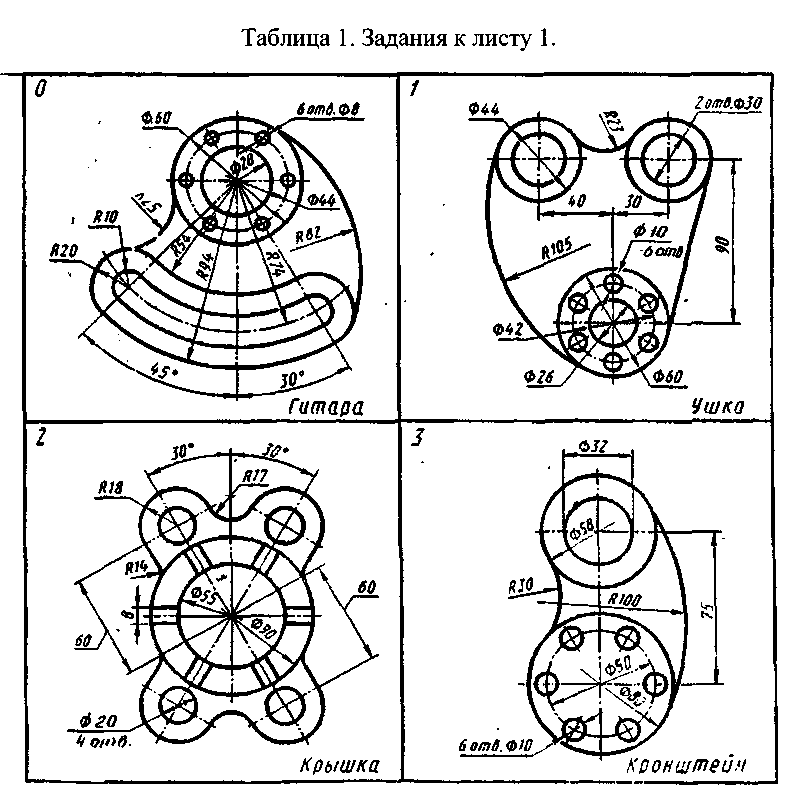

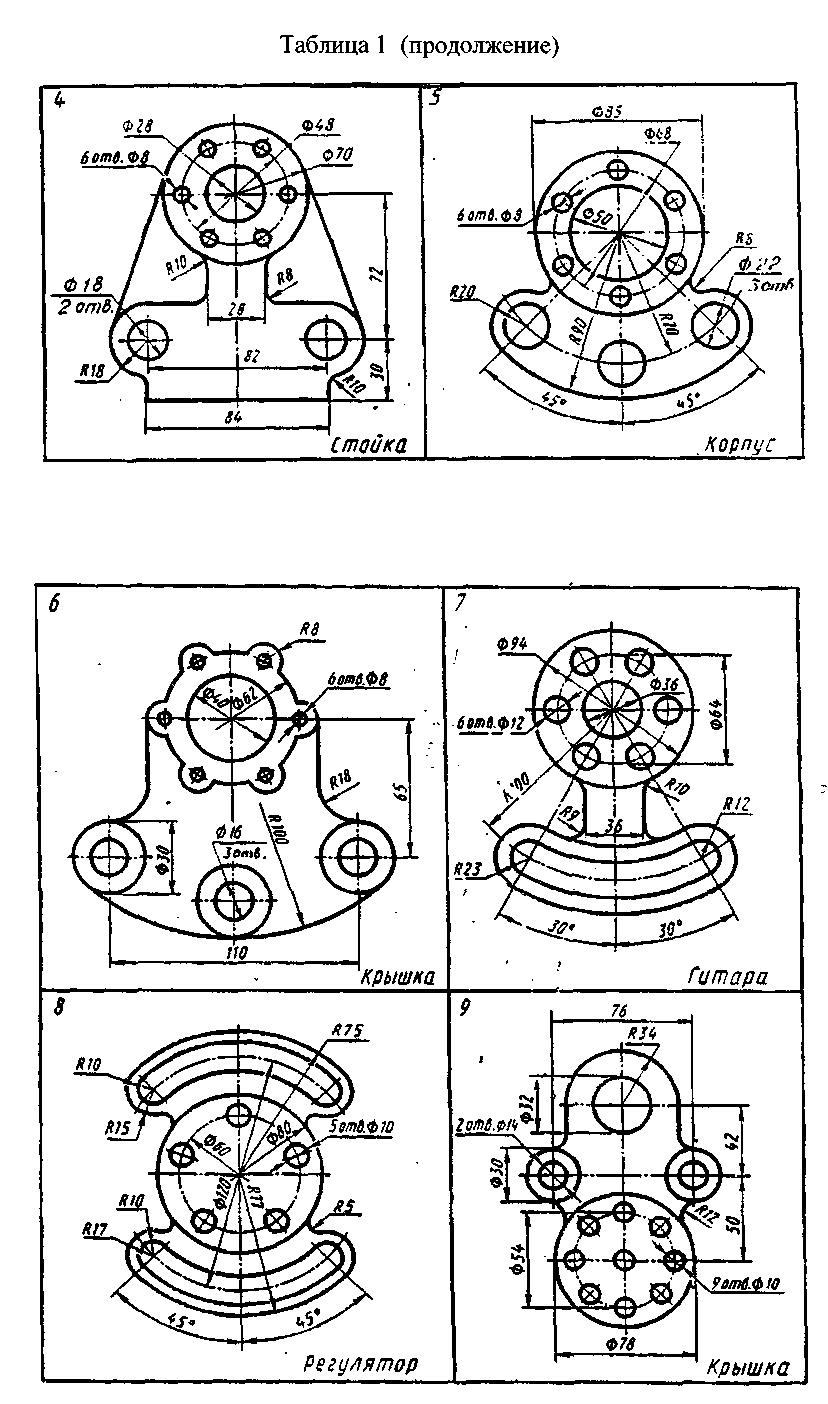

Лист 3 «Аксонометрическое изображение группы геометрических тел»
Целевое назначение: научиться строить аксонометрическое изображение геометрических тел.
Содержание задания: построить аксонометрическое изображение группы геометрических тел, данных в задании «Изометрические тела» (на основе листа 2), выбрав вид аксонометрической проекции.

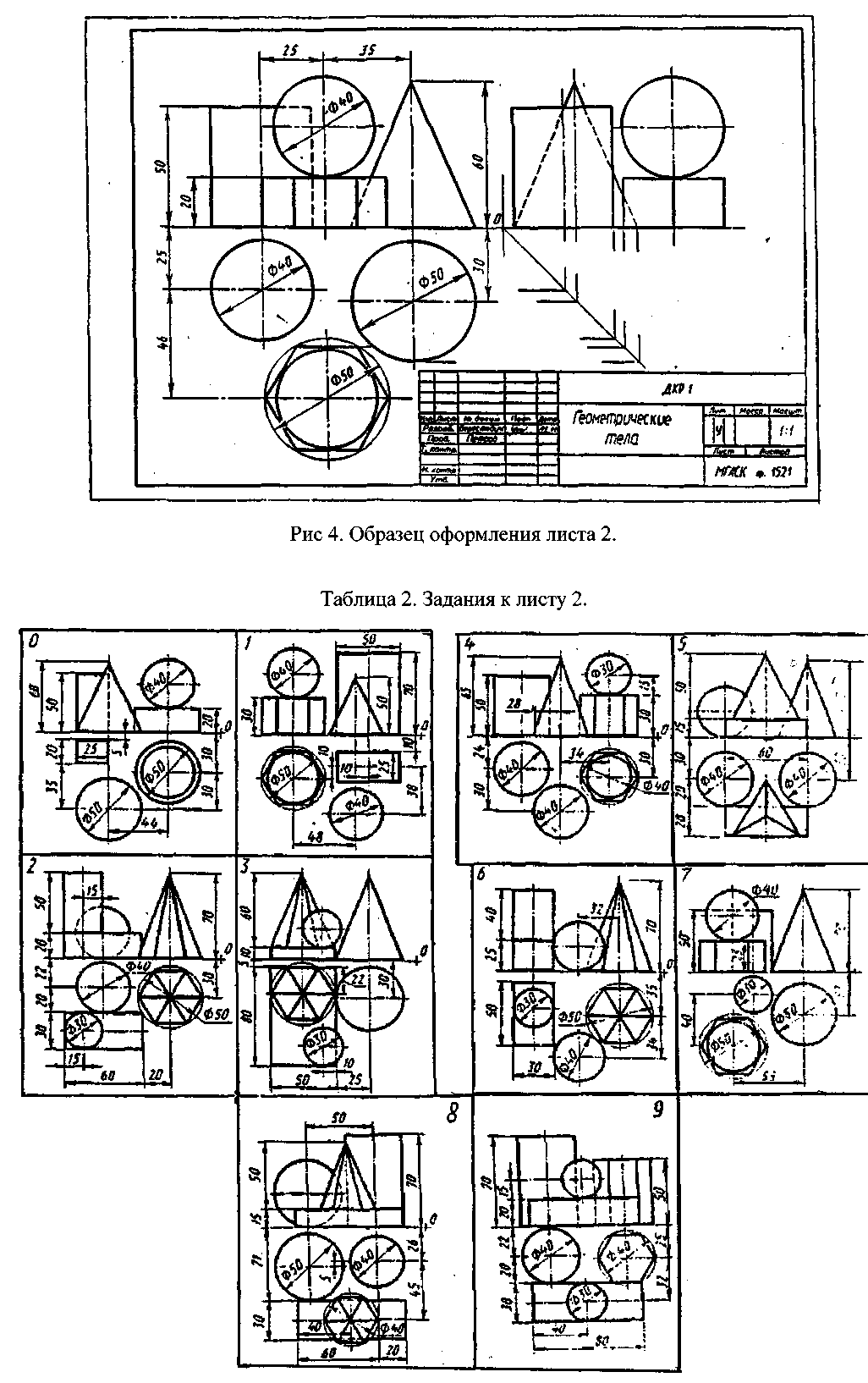

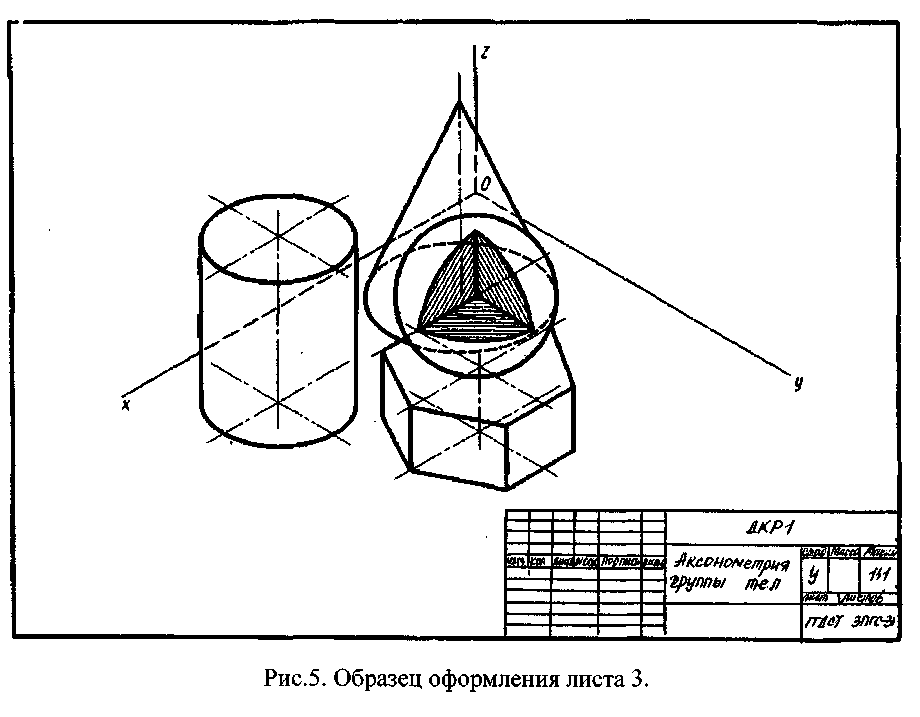

Методические указания. Задание выполняют на формате АЗ. Образец оформления показан на рис.5. Для выполнения данного чертежа необходимо усвоить вопроса, изложенные на стр. 84-92.
Лист 4 «Пересечение тел плоскостями»
Целевые назначения: научиться строить чертежи многогранников, рассеченных проецирующей плоскостью.
Содержание задания: построить сечение пирамиды плоскостью, полную развертку тела с нанесением линии сечения. Построить натуральную величину фигуры сечения.

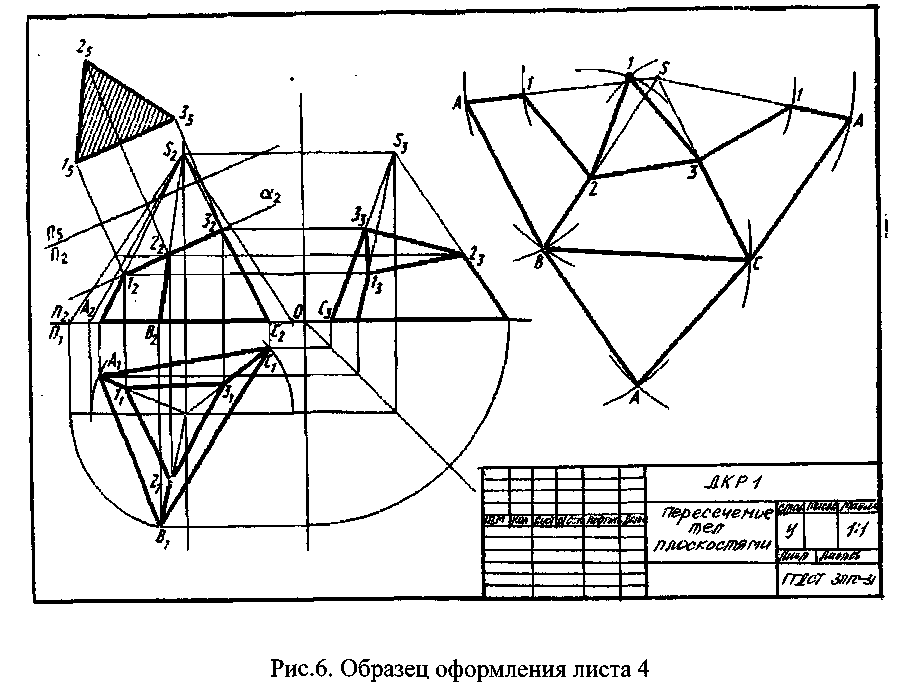

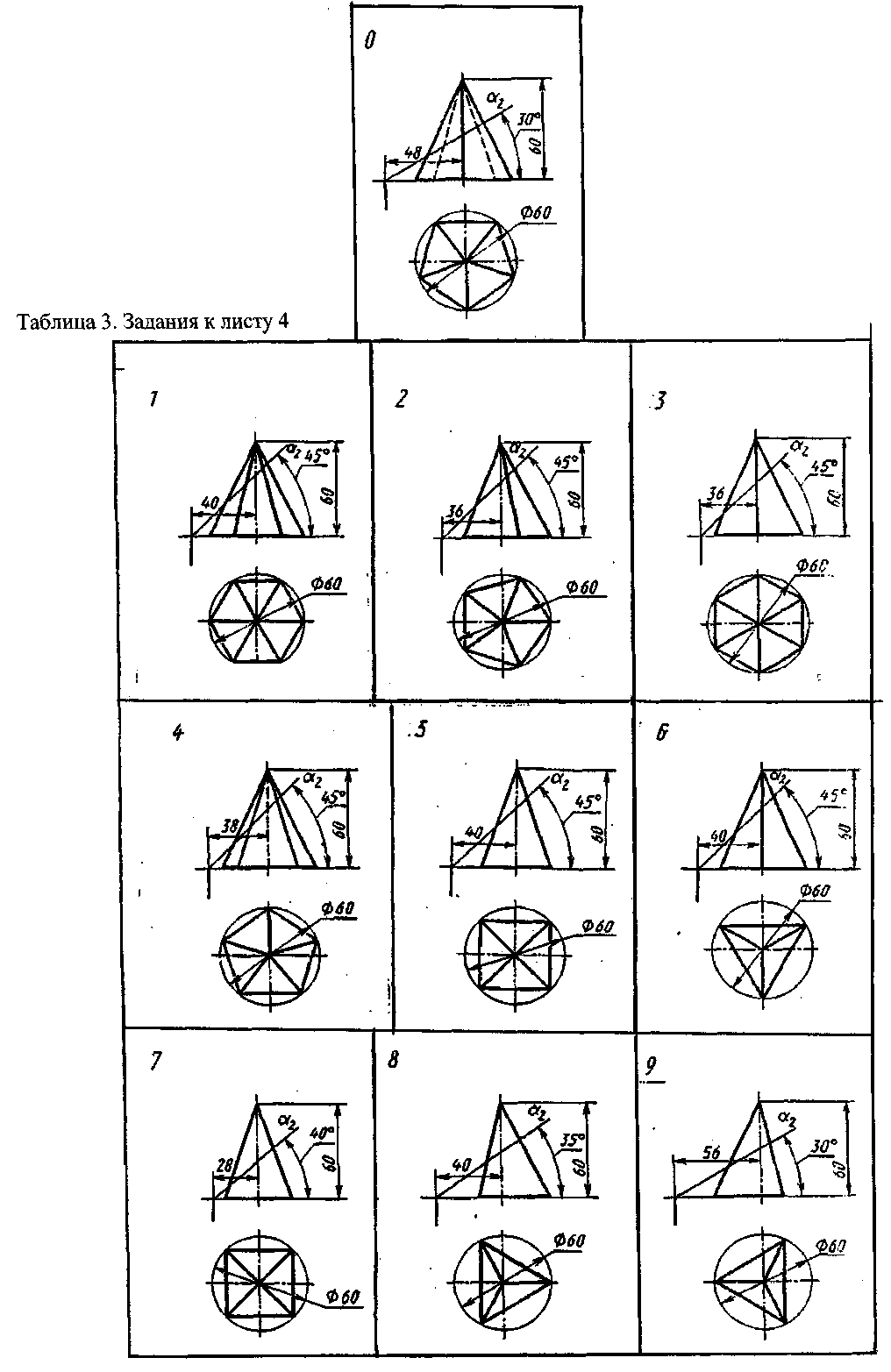

Методические указания. Чертеж усеченной пирамиды необходимо оформить на формате АЗ в масштабе 1:1. Вариант задания к листу 4 принять из таблицы 3. Образец дан на рис.6. Выполнение данного листа требует усвоения учебного материала, приведенного на стр. 71-74, стр. 100-101, стр. 106-110 (Л-1).
Лист 5 «Взаимное пересечение поверхностей геометрических тел»
Целевое назначение: научиться строить линию пересечения поверхностей геометрических тел и аксонометрическую проекцию пересекающихся геометрических тел.
Содержание задания: выполнить комплексный чертеж и аксонометрическую проекцию пересекающихся тел. Проставить размеры.

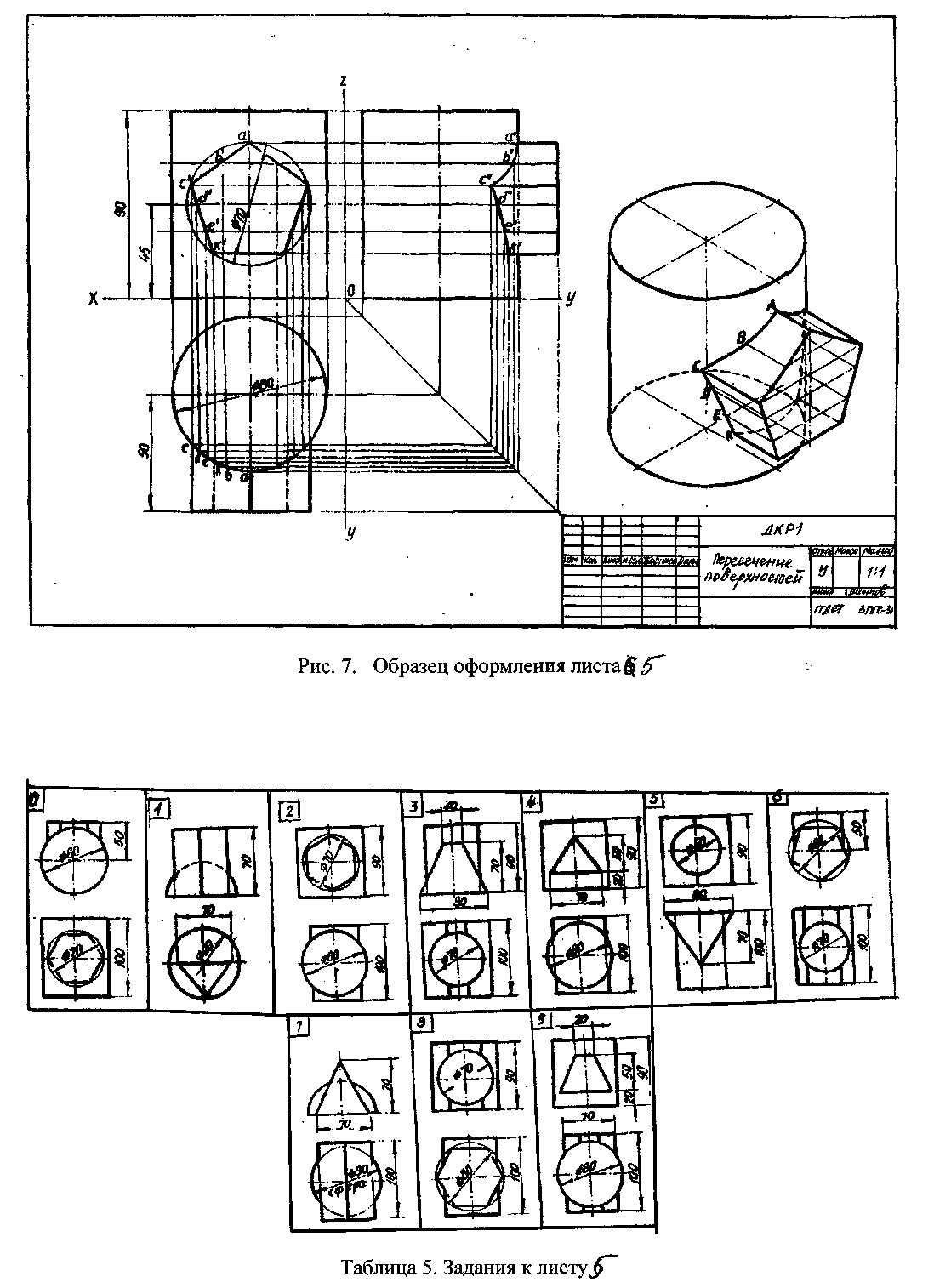

Методические указания. Для данного чертежа использовать формат АЗ. Задание принять из таблицы 4 , образец приведен на рис.7. При выполнении данного чертежа используется учебный материал со стр. 128-140 (Л-1).
Лист 6 «Виды»
Целевое назначение: научиться выполнять и оформлять изображения основных видов на технических чертежа
Содержание задания: вычертить три вида модели по заданной аксонометрии; нанести размеры.

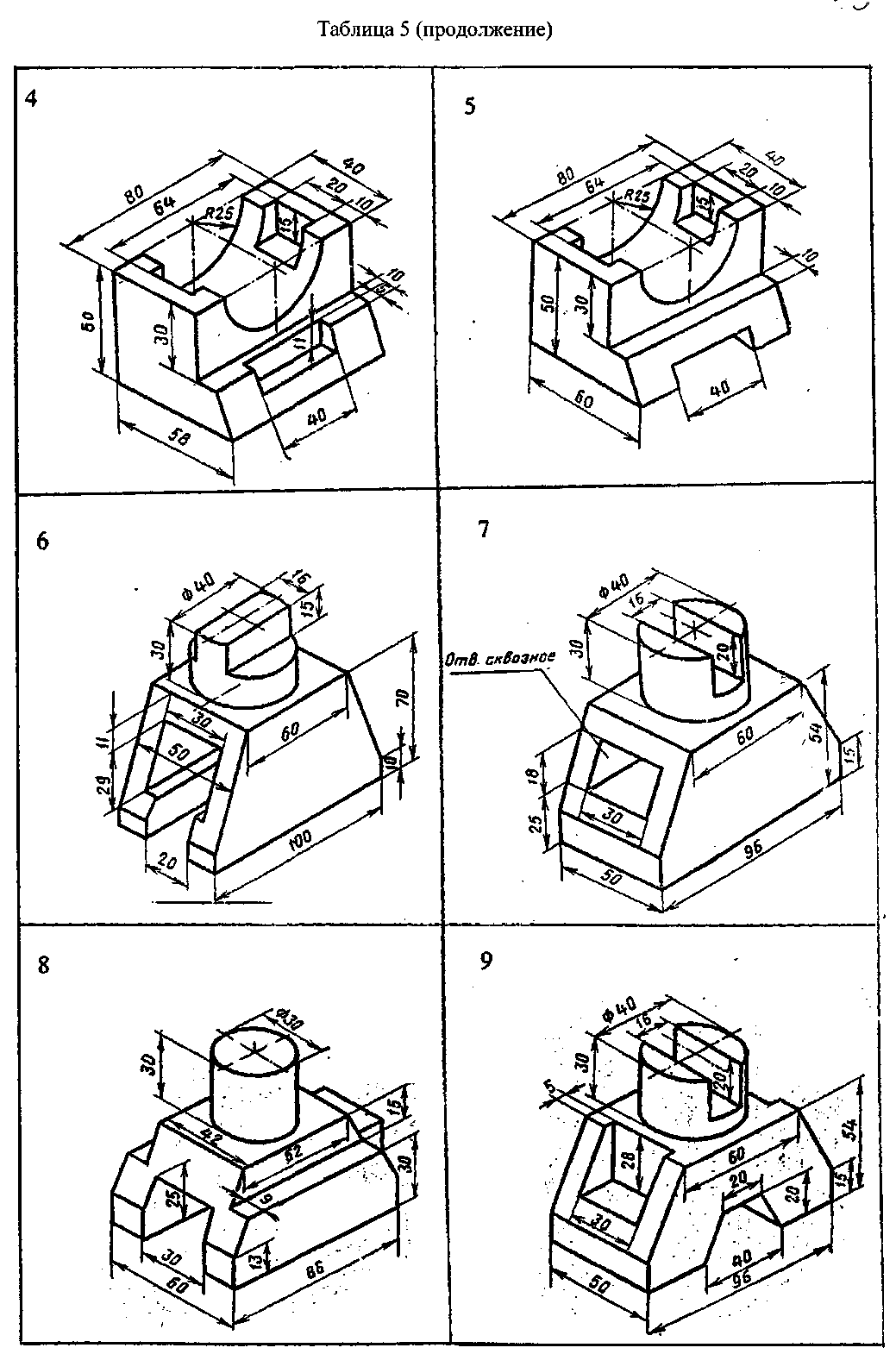

Методические указания. Данный лист выполнить на формате АЗ в масштабе 1:1. Условие принять из таблицы 5. Чертежи оформить в соответствии с образцом на рис.7. Необходимый для построения листа 4 учебный материал приведен на стр. 131-132, стр. 200-201 (Л-1).
Лист 7 «Простые разрезы»
Целевое назначение: научиться строить и оформлять изображения простых разрезов.
Содержание задания: по двум видам построить третий, выполнить фронтальный и профильный разрезы, совмещая на одном изображении половину вида с половиной разреза; нанести размеры.

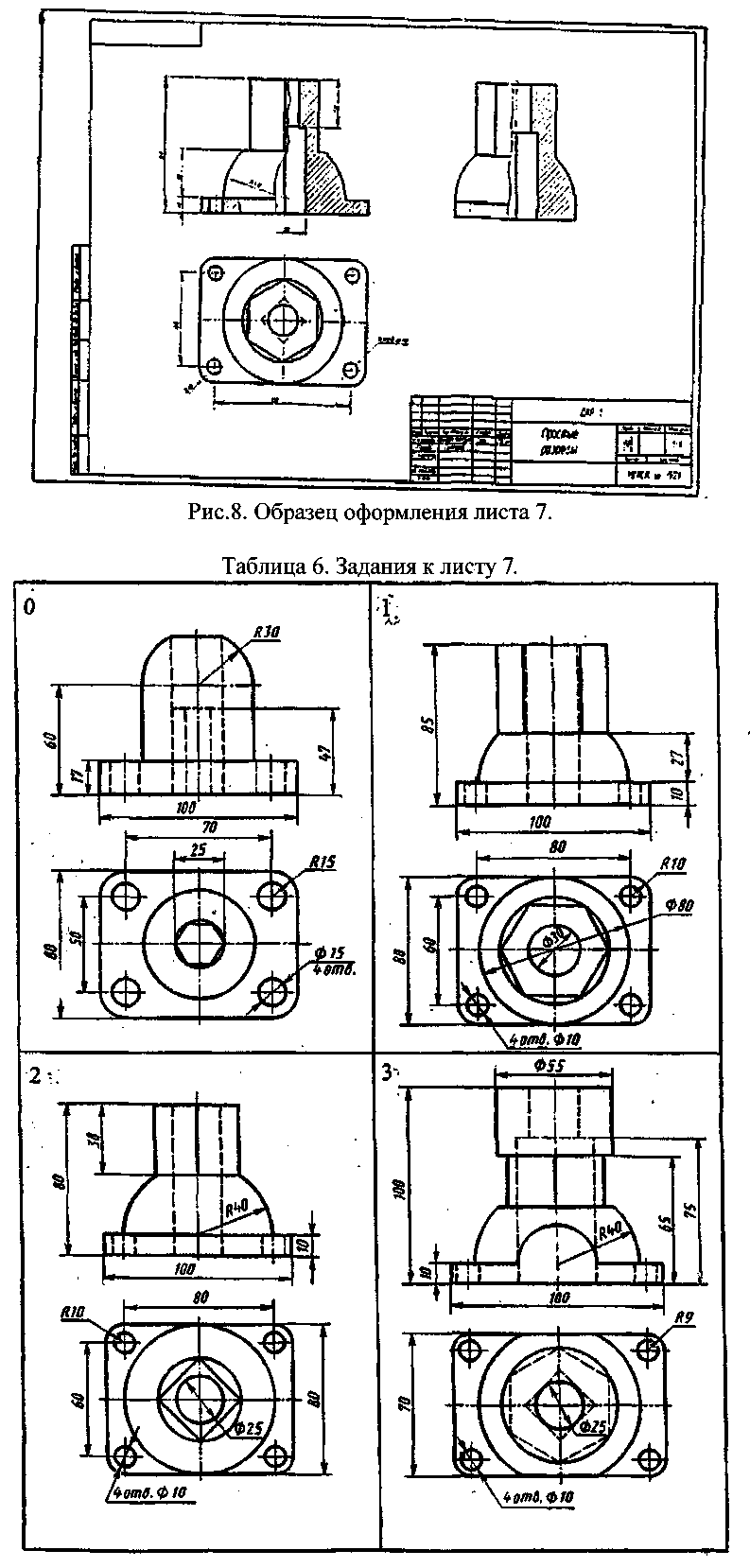

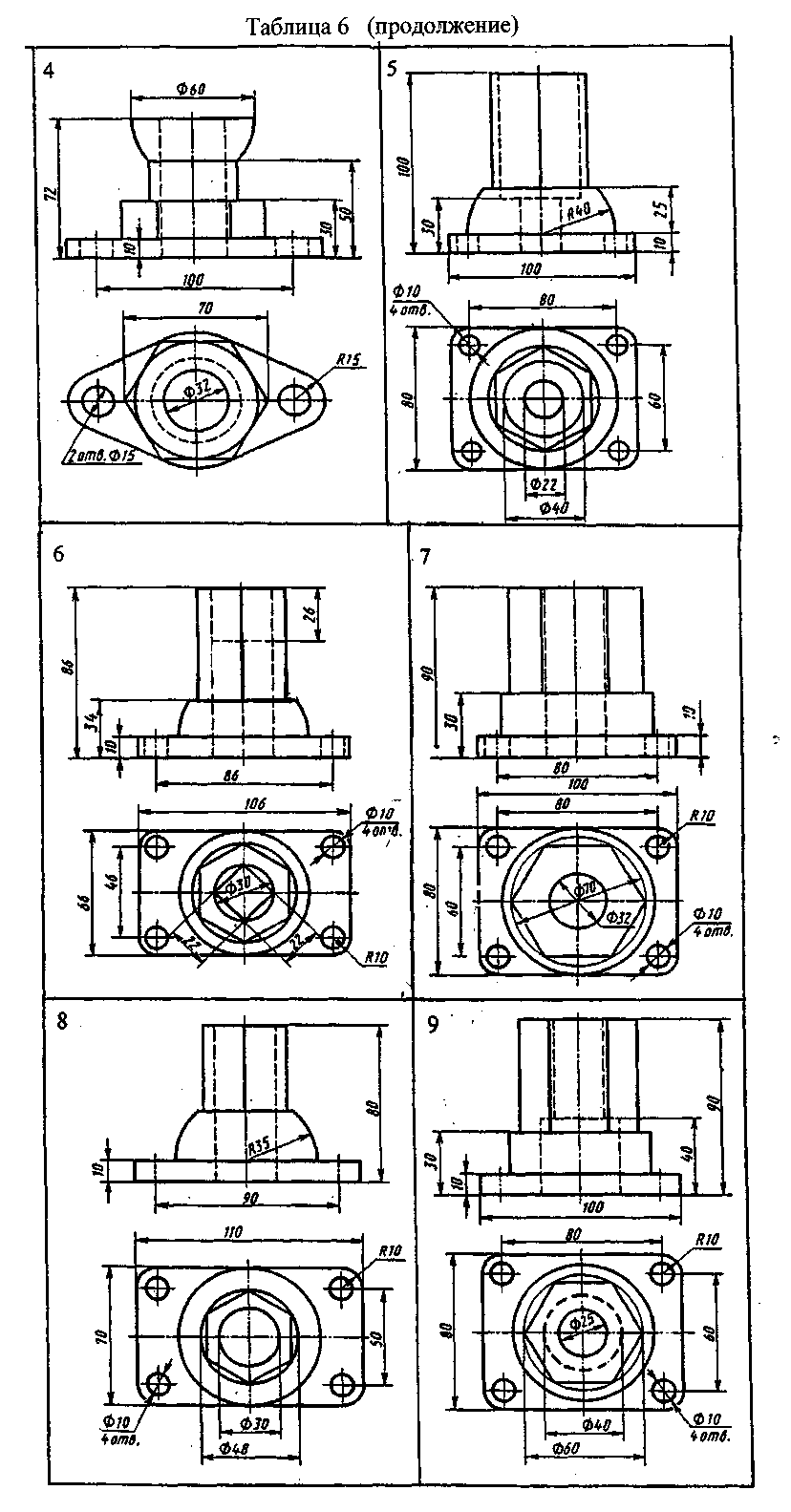

Методические указания. Лист 7 оформляется на формате АЗ в масштабе 1:1 в соответствии с образцом на рис.8. Варианты условий даны в табл. 6. При выполнении данного чертежа используется учебный материал со стр. 132-138, стр. 201-202 (Л-1).
