7. Защитное заземление.
Принцип защитного действия
Защитное действие заземления основано на двух принципах:
Уменьшение до безопасного значения разности потенциалов между заземляемым проводящим предметом и другими проводящими предметами, имеющими естественное заземление.
Отвод тока утечки при контакте заземляемого проводящего предмета с фазным проводом. В правильно спроектированной системе появление тока утечки приводит к немедленному срабатыванию защитных устройств (устройств защитного отключения — УЗО).
В системах с глухозаземлённой нейтралью — инициирование срабатывания предохранителя при попадании фазного потенциала на заземлённую поверхность.
Таким образом, заземление наиболее эффективно только в комплексе с использованием устройств защитного отключения. В этом случае при большинстве нарушений изоляции потенциал на заземлённых предметах не превысит опасных величин. Более того, неисправный участок сети будет отключён в течение очень короткого времени (десятые…сотые доли секунды — время срабатывания УЗО).

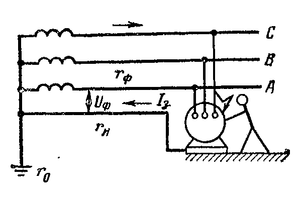

8. Зануление.
Зануление — это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, с глухозаземлённой нейтральной точкой генератора или трансформатора, в сетях трёхфазного тока; с глухозаземлённым выводом источника однофазного тока; с заземлённой точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.
Защитное зануление является основной мерой защиты при косвенном прикосновении в электроустановках до 1 кВ с глухозаземлённой нейтралью.
9. Конструкция и принцип действия однофазного трансформатора.
Однофазным трансформатором называют статический индуктивный преобразователь, имеющий две или больше индуктивно связанных взаимно неподвижных обмоток и предназначенный для преобразования посредством электромагнитной индукции параметров электрической энергии переменного тока (напряжения, тока, частоты).
Концентрические а) и дисковые чередующиеся б) обмотки
Однофазный трансформатор состоит из рамообразной магнитной системы, включающей два стержня, верхнее и нижнее ярма, обмоток высшего и низшего напряжения.
У него первичные и вторичные катушки расположены на железных стержнях, соединенных с торцов железными же накладками, называемыми ярмами. Таким образом, два стержня и два ярма образуют замкнутое железное кольцо, в котором и проходит магнитный поток, сцепляющийся с первичной и вторичной обмотками. Это железное кольцо называется сердечником трансформатора.
Вторым примером выполнения однофазного трансформатора может служить однофазный трансформатор броневого типа. У этого трансформатора первичные и вторичные обмотки, состоящие каждая из ряда плоских катушек, расположены на сердечнике, образуемом двумя стержнями двух железных колец. Кольца окружая обмотки покрывают их почти целиком как бы бронею, поэтом у описываемый однофазный трансформатор называется броневым.
10. Схема замещения трансформатора.

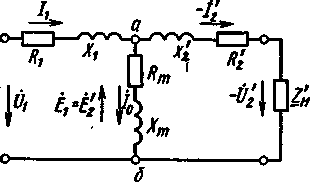

Схема замещения
трансформатора представляет собой
сочетание двух схем замещения — первичной
и вторичной обмоток, которые соединены
между собой в точках а и б. В
цепи первичной обмотки включены
сопротивления R1 и Х1 , а
в цепи вторичной обмотки —
сопротивления R'2 в Х'2.Участок
схемы замещения между точками а и б, по
которому проходит ток I0,
называют
намагничивающим контуром. На
вход схемы замещения подают напряжение Ú1, к
выходу ее подключают переменное
сопротивление нагрузки Z'н, к
которому приложено напряжение —
Ú'2.
