1. Показатели качества электрической энергии в цепях переменного тока.

- отклонение напряжения; колебания напряжения; несинусоидальность; доза фликера;

несимметрия напряжения; провал напряжения; импульс напряжения.

Качество электроэнергии характеризуется различными нарушениями и искажениями формы питающего напряжения. Источники нарушений:

• нарушения, приходящие из энергосистемы. (грозовые импульсы, коммутационные перенапряжения, вызываемые коммутацией участков электрической сети, провалы и отклонения напряжения во время работы устройств автоматического включения резерва и переключения потребителей на другие источники питания);

• нарушения, вносимые самими электроприёмниками (электроприемники с резкопеременным и нелинейным характером нагрузки: всевозможные преобразователи, промышленные потребители, электрический транспорт и т.д.).

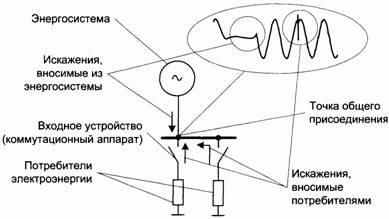

Рисунок 1.14 - Источники искажения качества электроэнергии Показатели качества электрической энергии и их числовые нормы определяет ГОСТ 13109-97. Нормы устанавливаются для точек общего присоединения (точки, к которым присоединяются приёмники электрической энергии или электрические сети, находящиеся в собственности различных потребителей). Нормы качества устанавливаются для кондуктивных помех (электромагнитные помехи, распространяющиеся по элементам электрической сети) и являются обязательными для всех режимов работы систем электроснабжения, кроме режимов обусловленных стихийными бедствиями (ураганы, наводнения, землетрясения), непредвиденными ситуациями (пожар, взрыв, военные действия), ликвидацией последствий, вызванных погодными условиями и непредвиденными обстоятельствами. Показателями качества являются:

• установившееся отклонение напряжения  ;

• размах изменения напряжения  ;

• доза фликера  ;

• коэффициент искажения синусоидальности кривой напряжения  ;

• коэффициент n-ой гармонической составляющей напряжения  ;

• коэффициент несимметрии напряжений по обратной последовательности  ;

• коэффициент несимметрии напряжений по нулевой последовательности  ;

• отклонение частоты  ;

• длительность провала напряжения  ;

• импульсное напряжение  ;

• коэффициент временного перенапряжения  .

2. Показатели качества электрической энергии в цепях постоянного тока.

• номинальное выходное напряжение U_ном;

• установившееся отклонение выходного напряжения δU_y;

• Uпровала напряжения: глубина провала напряжения _п, длительность провала напряжения Δt_п;

• импульса напряжения: импульсное напряжение U_имп, длительность импульса  ;

• импульса тока;

• КПД преобразователей переменного напряжения в постоянное;

• пульсации напряжения: действующее значение пульсаций напряжения гармонических составляющих; действующее значение пульсаций напряжения суммы гармонических составляющих; псофометрическое значение напряжения пульсации;

• регулируемая уставка постоянного напряжения δU_рег (тока δI_рег);

• переходное отклонение выходного постоянного напряжения δU_пер и время восстановления напряжения t_U;

• пульсации напряжения, создаваемые преобразователем во входной цепи: коэффициентом пульсации во входной электрической цепи
