Зависимость концентрации носителей заряда примесных полупроводни-ков от материала, температуры и концентрации примесей. Вырожденный полупроводник.
Вырожденный
полупроводник
— это полупроводник, концентрация
примесей в котором настолько велика,
что собственные свойства практически
не проявляются, а проявляются в основном
свойства примеси. У вырожденного
полупроводника уровень Ферми лежит
внутри разрешённых зон или внутри
запрещённой зоны на расстояниях не
более kT от границ разрешённых зон.
Вырожденные полупроводники получают
путём сильного легирования собственных
полупроводников.

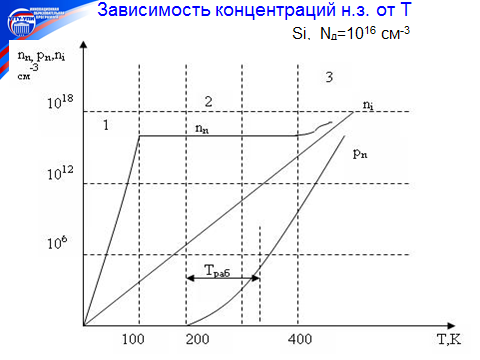

Зависимость концентрации носителей заряда примесных полупроводников от материала, температуры и концентрации примесей

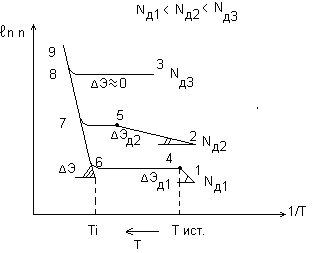

Рисунок 1.1 – График зависимости ln n от 1/T для примесного полупроводника
В широком диапазоне температур и для различного содержания примесей имеют место температурные зависимости концентрации носителей заряда в полупроводнике n-типа, показанные на рисунке 1.1. Проанализируем его:
а) NД1 – малая концентрация доноров. В области низких температур увеличение концентрации электронов при нагревании полупроводника обусловлено возрастанием степени ионизации доноров (участок 1–4). Каждый ионизированный донор можно рассматривать как центр, захвативший дырку, наклон прямой на участке 1–4 характеризует энергию ионизации примесей.
При дальнейшем повышении температуры при некоторой температуре (точка 4) все электроны с примесных уровней будут переброшены в зону проводимости. При этом вероятность ионизации собственных атомов полупроводника еще очень мала. Поэтому в достаточно широком температурном диапазоне (участок 4–6) концентрация носителей заряда остается постоянной и практически равной концентрации доноров. Этот участок называется областью истощения примесей.
При относительно высоких температурах (участок кривой за точкой 6) происходит переход в область собственной проводимости (перебросы электронов из валентной зоны через запрещенную в зону проводимости).
Крутизна кривой определяется шириной запрещенной зоны.
При повышении NД (NД2>NД1) кривые температурной зависимости смещаются вверх.

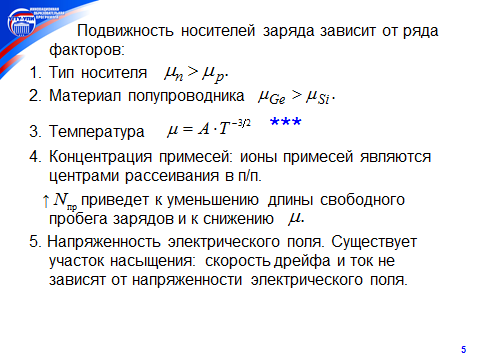

Механизм проводимости. Понятие подвижности носителей заряда. Зависимость подвижности от типа заряда, материала полупроводника, концентрации примесей, температуры, напряженности электрического поля.
Механизм электрической проводимости
Полупроводники характеризуются как свойствами проводников, так и диэлектриков. В полупроводниковых кристаллах атомы устанавливают ковалентные связи (то есть, один электрон в кристалле кремния, как и алмаза, связан двумя атомами), электронам необходим уровень внутренней энергии для высвобождения из атома (1,76·10−19 Дж против 11,2·10−19 Дж, чем и характеризуется отличие между полупроводниками и диэлектриками). Эта энергия появляется в них при повышении температуры (например, при комнатной температуре уровень энергии теплового движения атомов равняется 0,4·10−19 Дж), и отдельные атомы получают энергию для отрыва электрона от атома. С ростом температуры число свободных электронов и дырок увеличивается, поэтому в полупроводнике, не содержащем примесей, удельное сопротивление уменьшается. Условно принято считать полупроводниками элементы с энергией связи электронов меньшей чем 1,5—2 эВ. Электронно-дырочный механизм проводимости проявляется у собственных (то есть без примесей) полупроводников. Он называется собственной электрической проводимостью полупроводников.
Дырка
Во время разрыва связи между электроном и ядром появляется свободное место в электронной оболочке атома. Это обуславливает переход электрона с другого атома на атом со свободным местом. На атом, откуда перешёл электрон, входит другой электрон из другого атома и т. д. Это обуславливается ковалентными связями атомов. Таким образом, происходит перемещение положительного заряда без перемещения самого атома. Этот условный положительный заряд называют дыркой.
Обычно подвижность дырок в полупроводнике ниже подвижности электронов.
Энергетические зоны
Между зоной проводимости Еп и валентной зоной Ев расположена зона запрещённых значений энергии электронов Ез. Разность Еп−Ев равна ширине запрещенной зоны Ез. С ростом ширины Ез число электронно-дырочных пар и проводимость собственного полупроводника уменьшается, а удельное сопротивление возрастает.
Подвижность
Основная статья: Подвижность носителей заряда
Подвижность электронов (верхняя кривая) и дырок (нижняя кривая) в кремнии в зависимости от концентрации атомов примеси
Подвижностью называют коэффициент пропорциональности между дрейфовой скоростью носителей тока и величиной приложенного электрического поля
При этом, вообще говоря, подвижность является тензором:
Подвижность электронов и дырок зависит от их концентрации в полупроводнике (см. рисунок). При большой концентрации носителей заряда, вероятность столкновения между ними вырастает, что приводит к уменьшению подвижности и проводимости.
Размерность подвижности — м²/(В·с).
П
одвижность
- коэффициент пропорциональности μ,
между скоростью дрейфа и напряженностью
электри-ческого поля, характеризует
среднюю добавочную (к тепловой) скорость.
