4.2. Визначення навантаження на 1 м2 перекриття

Види навантаження і їх підрахунок	Нормативне навантаження кн./м2	Коефіцієт надійності	Розрахункові навантаження, кн./м2
Постійні: Штучний паркет – δ=17мм ρп1=0,0017х6 Вирів.цементно-піщана стяжка δ=30мм ρп2=0,03х20 Пінополістирол δ= 40мм ρп3=0,04х1 Залізобетонна плита δ= 150 мм ρп4= 0,15 · 25	0,106 0,6 0,04 3,75	1,2 1,3 1,2 1,3	0,127 0,8 0,05 4,87
Разом	4,5	-	5,88
Тимчасова: ρп	1,5	1,3	1,95
Повна	6,0		7,83

4.3 Статистичний розрахунок.

4.3.1. Визначення випадку розрахунку

Отже плита розраховується як обперта по контуру.

При > 2,0 , плита розраховується як балочна.

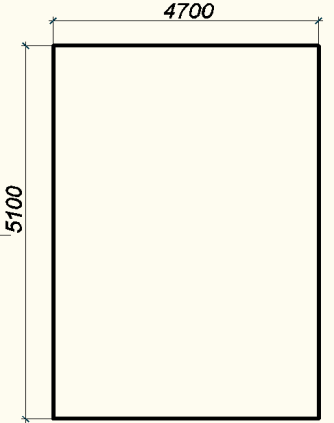

4.3.2. Визначити розрахункову довжину

= 4600мм=4,6 м.

= 5000мм=5,0 м.

2.3. Визначити розрахункове навантаження

P = q x x = 7,83 кН/см² х 4,6 х 5,0 = 180,1 кН.

Для балочної плити Р = q x l м .

4.3.3. Визначити згинальний момент.

М _К = 0,0399х Р= 0,0399х 180,1 кН х 100 см = 718,6 кН х см.

М _Д = 0,0330х Р = 0,0330 х 180,1 кН х 100 см = 594,3 кН х см.

4.4. Конструктивний розрахунок

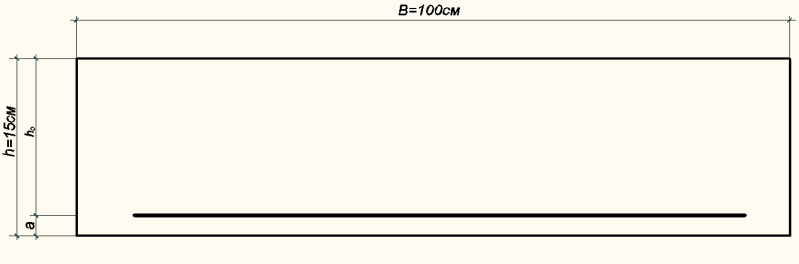

4.4.1. Визначення розрахункового перерізу

Розраховується плита шириною 1 м і армується сіткою.

a= a₃ + = 15 + = 20мм=2см

h₀=h-a= 15см – 2см=13см

4.5. Розрахунок площі перерізу арматури по короткій стороні

А _ок = = = 0,041

ε=1- = 1-

η= 1-0,5 х ε=1-0,5 х 0,042=0,979

Площа перерізу арматури :

A_SK = = = 1,546 см²

Крок поперечних стрижнів : S_K =200мм

n_Д= = = 5 ст, де n_Д – кількість стрижнів.

Площа одного стрижня А_S(1) = = 0,309см²

За сортаментом приймаємо 5 Ǿ8 А300С. А_SK=2,515 см².

4.6. Розрахунок площі перерізу арматури по довгій стороні.

А _ОД = = = 0,034

ε=1- = 1-

η= 1-0,5 х ε=1-0,5 х 0,035=0,983

Площа перерізу арматури :

A_SД = = = 1,275см²

Крок поперечних стрижнів : S_K =200мм

n_K= = = 5 ст, де n_к – кількість стрижнів.

Площа одного стрижня А_S(1) = = 0,254 см²

За сортаментом приймаємо 5 стрижнів Ǿ8 А300С. А_SД=2,515 см².

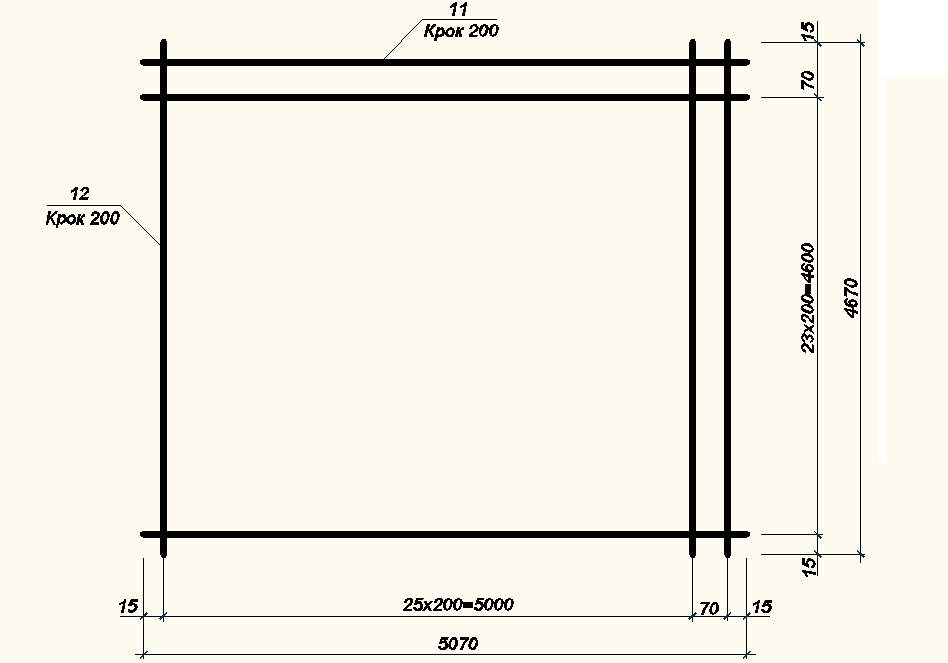

4.7.Конструювання сітки

Розміри:

L_s = L_пл-2ха₃ = 5100-2х15 = 5070 мм

В_s=L_мл=2ха₃=4700-2х15=4670мм

1 позиція – 25 стрижнів , арматура Ǿ8 А300С.

2 позиція – 27 стрижнів, арматура Ǿ8 А300С.

4.8. Розрахунок Монолітної балки

4.8.1 Вихідні дані:

Розмір балки: 6100х400х200.

Бетон класу В 20

Розрахунковий опір бетону R_b =11,5 кН/см².

Робоча арматура класу А400С.

Розрахунковий опір арматури R_s=36,5 кН/см².

4.8.2Знаходимо розрахунковий опір бетону на осьовий стиск

R_b= в2=11,5 х 0,9=10,35Мпа=1,035 кН/см²

По класу розтягнутої арматури А400С розрахунковий опір арматури

R_s =365МПа=36,5кН/см²

4.8.3. Знаходимо робочу висоту перерізу

h_o=h-a=40-5=35см.

Знаходимо коефіцієнт £_m= =0,39 < £_R=0,432

4.8.4. Знаходимо відносну висоту стиснутої зони бетону.

=1- =1- = 0,4 < =0,628

4.8.5. Знаходимо потрібну площу поперечного перерізу арматури

= x b х h_o = 0,4x20x35x =7,47 см²

Приймаємо: = 7,60 см²

Віддаль а=с+ = 25+ + = 57,5cм = 5,75мм

Робоча висота заармованого перерізу

h_o=h-a= 40-5,75 = 34,25см

Проценти армування: µ%= х100= х100 =1,11% µ_max= x 100= x100 =1,78%

Умова: µ_min=0,05%< µ=1,11%< µ_max= 1,78%
