4. Розрахунково-конструктивна частина

4.1 Розрахунок монолітного перекриття п-1

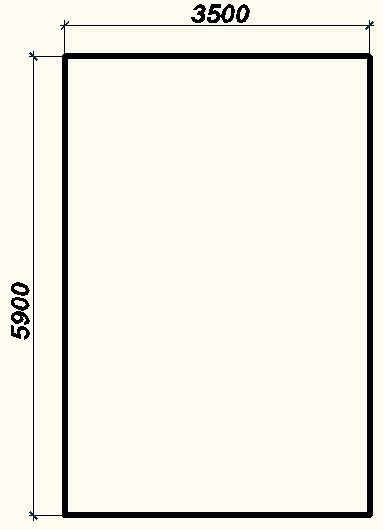

4.1.1. Вихідні дані: Розмір плити 5900х3500х150.

Бетон класу В 20

Розрахунковий опір бетону R_b =11,5 кН/см².

Робоча арматура класу А400С.

Розрахунковий опір арматури R_s=36,5 кН/см² при d=6÷8 мм.

Конструктивна арматура класу Вр-І .

4.2. Визначення навантаження на 1 м² перекриття

Види навантаження і їх підрахунок	Нормативне навантаження кн./м2	Коефіцієнт надійності	Розрахункові навантаження, кн./м2
Постійні: Штучний паркет δ=17мм ρп1=0,0017х6 Вирів.цементно-піщана стяжка δ=30мм ρп2=0,03х20 Пінополістирол δ= 40мм ρп3=0,04х1 Залізобетонна плита δ= 150 мм ρп4= 0,15 · 25	0,106 0,6 0,04 3,75	1,2 1,3 1,2 1,3	0,127 0,8 0,05 4,87
Разом	4,5	-	5,88
Тимчасова: ρп	1,5	1,3	1,95
Повна	6,0		7,83

4.3. Статистичний розрахунок.

4.3.1 Визначення випадку розрахунку

Отже плита розраховується як обперта по контуру.

При > 2,0 , плита розраховується як балочна.

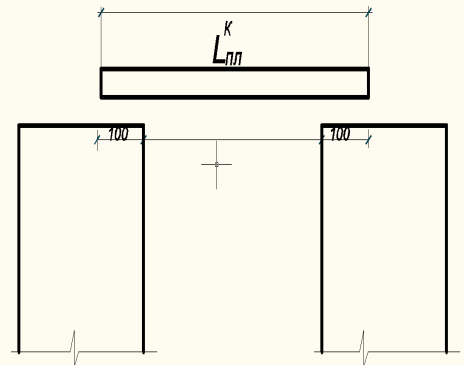

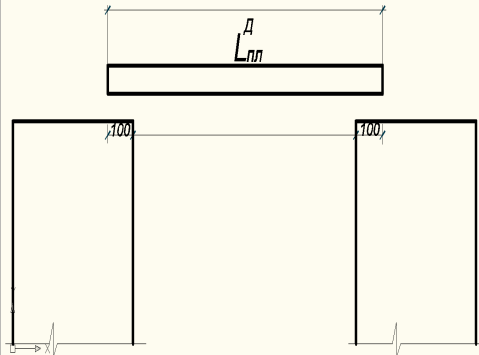

4.3.2. Визначити розрахункову довжину

= 3400мм=3,4 м.

= 5600мм=5,6 м.

4.3.3 Визначити розрахункове навантаження

P = q x x = 7,83 кН/см² х 3,4 х 5,8 = 154,41 кН.

Для балочної плити Р = q x l м .

4.3.4. Визначити згинальний момент.

М _К = 0,0485х Р= 0,0485х154,41 кН х 100 см = 748,9 кН х см.

М _Д = 0,0148 х Р = 0,0148 х 154,41 кН х 100 см = 228,5 кН х см.

4.4. Конструктивний розрахунок

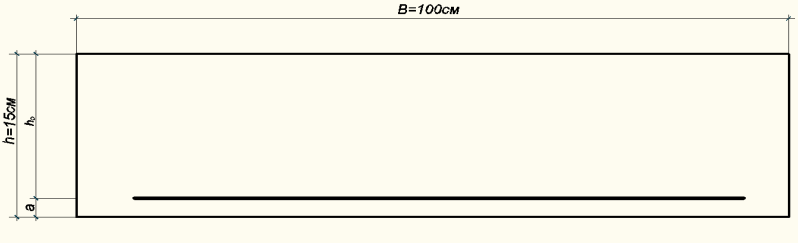

4.4.1. Визначення розрахункового перерізу

Розраховується плита шириною 1 м і армується сіткою

a= a₃ + = 15 + = 20мм=2см

h₀=h-a= 15см – 2см=13см

4.5. Розрахунок площі перерізу арматури по короткій стороні

А _ок = = = 0,428

ε=1- = 1-

η= 1-0,5 х ε=1-0,5 х 0,621=0,690

Площа перерізу арматури :

A_SK = = = 2,287 см²

Крок поперечних стрижнів : S_K =200мм

n_Д= = = 5 ст, де n_Д – кількість стрижнів.

Площа одного стрижня А_S(1) = = 0,457см²

За сортаментом приймаємо 5 Ǿ8 А400С. А_SK=2,515 см².

4.6. Розрахунок площі перерізу арматури по довгій стороні.

А _ОД = = = 0,131

ε=1- = 1-

η= 1-0,5 х ε=1-0,5 х 0,140=0,930

Площа перерізу арматури :

A_SД = = = 0,518см²

Крок поперечних стрижнів : S_K =200мм

n_K= = = 5 ст, де n_к – кількість стрижнів.

Площа одного стрижня А_S(1) = = 0,104 см²

За сортаментом приймаємо 5 стрижнів Ǿ8 А400С. А_SД=2,515 см².

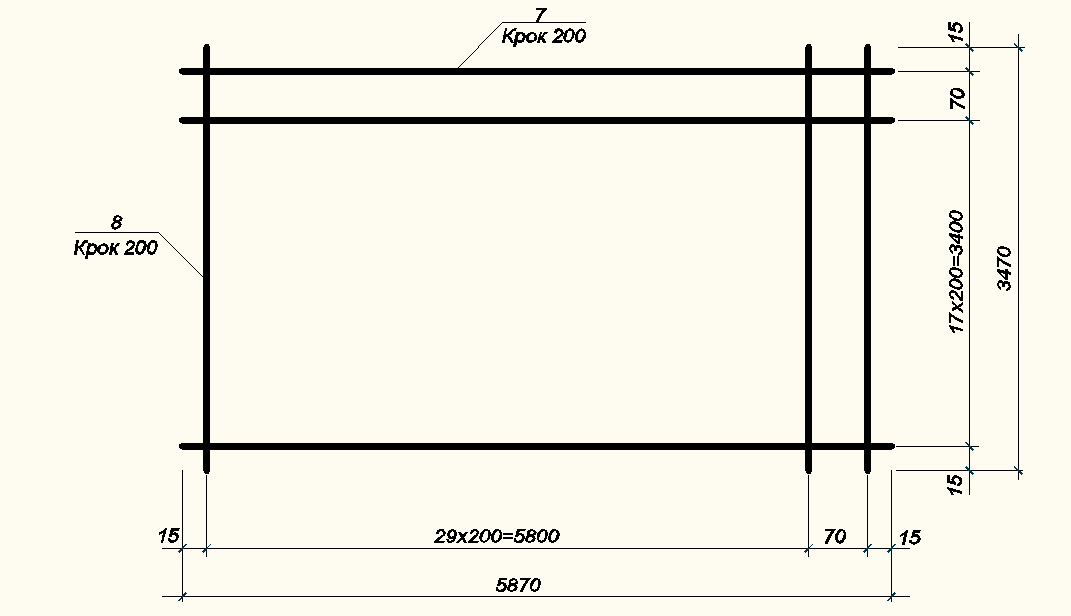

4.7.Конструювання сітки

Розміри:

L_s = L_пл-2ха₃ = 5900-2х15 = 5870 мм

В_s=L_мл=2ха₃=3500-2х15=3470мм

1 позиція – 17 стрижнів , арматура Ǿ8 А400С.

2 позиція – 20 стрижнів, арматура Ǿ8 А400С.

Розрахунок П-2(П-3)

4.1.1 Вихідні дані:

Розмір плити 6100х5200х150.

Бетон класу В 20

Розрахунковий опір бетону R_b =11,5 кН/см².

Робоча арматура класу А400С.

Розрахунковий опір арматури R_s=36,5 кН/см² при d=6÷8 мм.

Конструктивна арматура класу Вр-І .
