81. Конструкции коридорных аэротенков-вытеснителей
Одной из сущ-ных хар-к аэротенков явл-ся их связь с сооруж послед соед иловой смеси. Различают: - аэротенки с отд отст сооруж, т.е. с независимым друг от друга гидр режимом работы аэротенков и вторичн отст; - аэротенки-отстойники, в кот 2 сооруж совмещены и опред образом гидравлически взаимодействуют.
Аэротенки с отдельными сооруж илоотделения
Аэротенки предс собой ж/б резервуары прямоуг в плане формы глубина от 3 до 5 м. Аэротенки сост из секций причем каждая из них делится продольными перегородками, не доходящими до одной торцевой стороны на 2,3,4 коридора.
Мин кол-во секций 2. При проектировании аэротенков предусм возможность работы аэротенка без регенерации, или с регенерацией. Типовые аэротенки разраб в виде 2х, 3х,4х коридорных, в кот соотв можно получить 25-33%, 50%, 66%, 75%. % регенерации – объем регенератора, выр в % от суммарного объема аэротенков и регенераторов.
,
%

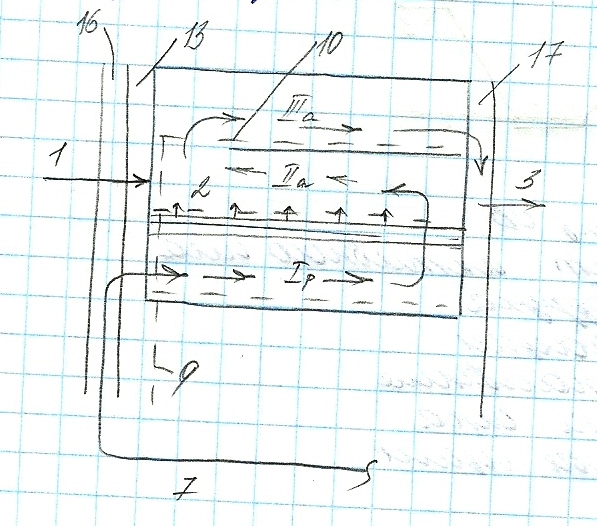

Двухкоридорный аэротенк-вытеснитель с 50% регенерацией
верхний канал осветл воды после первичных отст;
нижний канал осветл воды после первичных отст;
соед канал;
канал возврата акт ила;
канал иловой смеси.

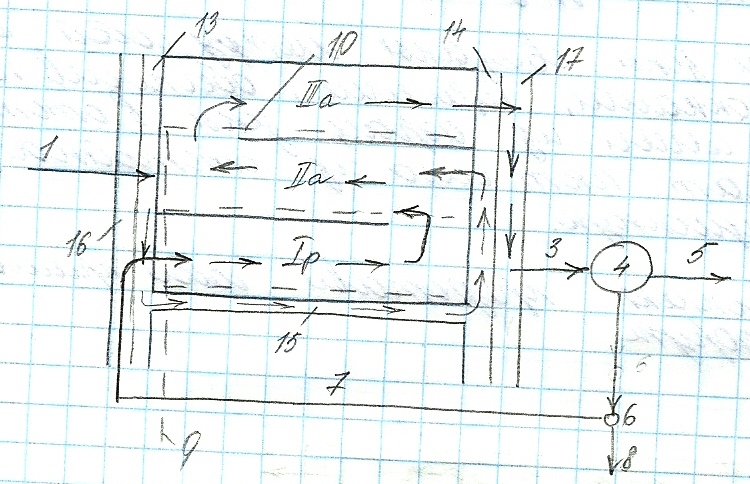

Трехкоридорный аэротенк-вытеснитель с 33% регенерацией
Типовой четырехкоридорный аэротенк
1 - воздуховоды; 2 - стояки; 3 - фильтросные каналы

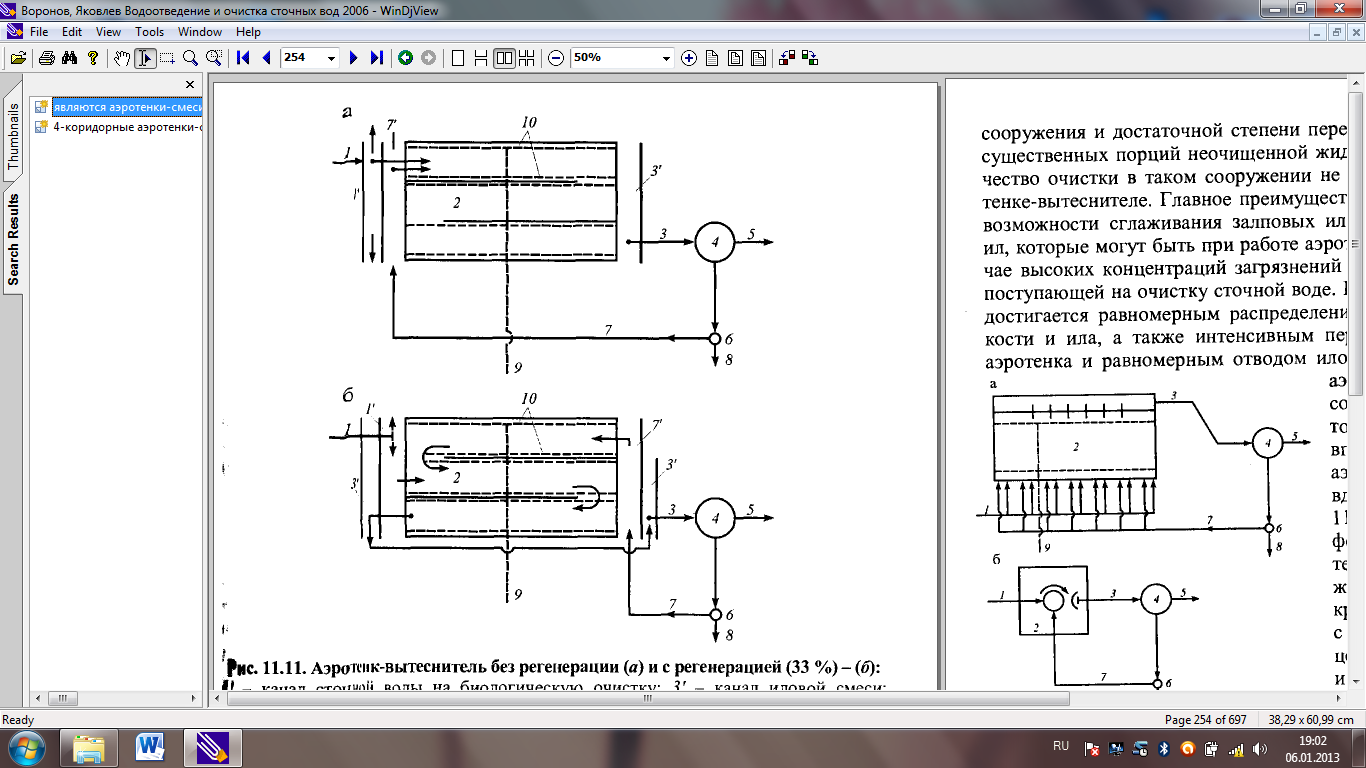

Трехкоридорный аэротенк-вытеснитель без регенерации
82. Конструкции аэротенков-смесителей
Аэротенки-смесители рекомендуется применять для сточных вод с высокой начальной БПК, а также при резких колебаниях состава воды. Практически все аэротенки небольшого размера с механическими аэраторами относятся к типу аэротенков-смесителей. Наибольшее распространение получили аэротенки-смесители, совмещенные со вторичными отстойниками.
Трехкоридорный аэротенк-смеситель с 33% регенерацией

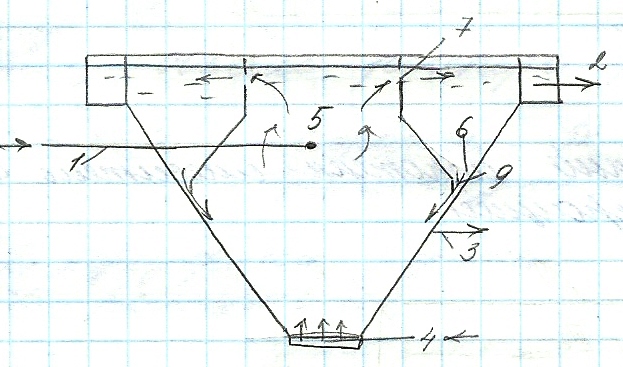

83. Конструкция, принцип работы оксиконтакта
Оксиконтакты представляют собой прямоугольные в плане сооружения.
подача св;
отвод очищ св;
отвод избыт акт ила;
подвод воздуха;
зона аэрации;
зона отстаивания;
переливные окна;
продольные щели.
