79. Классификация аэротенков по гидродинамическому режиму
Классическая схема биологической очистки св – реализация биологич процесса очистки св в проточном режиме в аэротенках с возвратом ила из вторичного отст и вывед избыт ила на обработку.

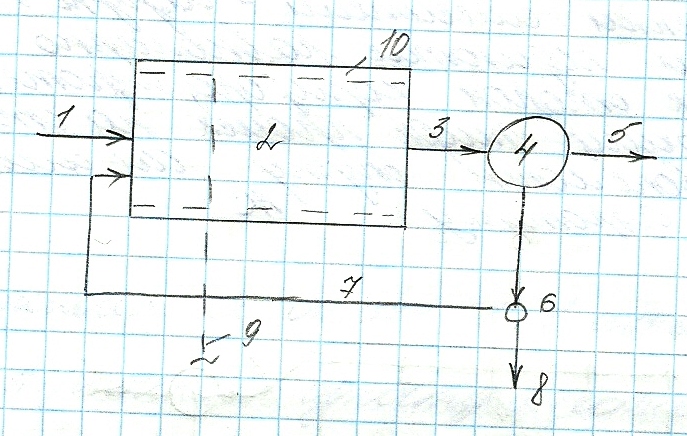

К
лассич
схема:
сточная вода после первичных отстойников; 2- аэротенк; 3 - иловая смесь из аэротенка; 4 - вторичный отстойник; 5- очищ вода; 6 - иловая камера; 7 - циркуляц акт ил; 8 - избыт акт ил;
9 - подача воздуха от воздуходувок; 10 - аэрац сист распред воздуха от аэротенка.
Аэротенки-вытеснители – сооруж, в кот св и возвратный ил поступают сосредоточенно с одной из торцевых сторон аэротенка и выходят также сосредоточенно с другой торцевой стороны в сооруж (см. схему выше).
Прим. при БПК5 до 200 мг/л – отутствие труднозагр.
«+»: высокое кач-во очистки;
«-»: невысокая доза ила, неравн орг-кой нагрузки на акт ил в рабочем объеме.

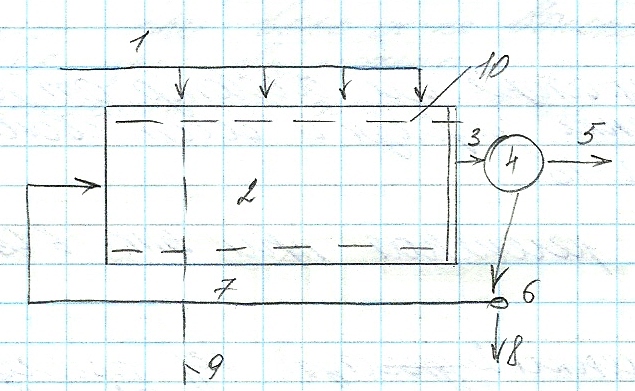

Аэротенки-смесители – сооруж, в кот св и акт ил подаются равномерно вдоль длинных сторон коридора аэротенка. Сбор очищ жидкости происх на стороне противоположной впуску. Иловая смесь движется не вдоль, а поперек аэротенка.
Условия применения: при БПК5> 200 мг/л наличие медленно окисляемых в-в при пост составе св.
«+»: равномерная органич нагрузка на ил по всему объёму сооруж высокая скорость окисления загрязн
«-»: вероятность проскока с очищ водой неокисленных или не полностью окисленных загрязн
Аэротенки с рассредоточенной подачей воды – сооруж, в кот акт ил подается сосредоточенно в торец, вводятся в неск точках вдоль продольной стены аэротенка. Выпуск иловой смеси осущ в конце аэротенка.
80. Технологические схемы аэротенков
Аэротенки одноступенчатые
Аэротенки одноступенчатые с регенераторами
В
основу этой схемы положена разница в
скоростях 2-х процессов:
- очистки ила св от исх загрязнений;
- биохимич окислений этих загрязнений;
2 - регенератор; 3 - отрегенирир акт ил.
Регенератор – спец аэрац сооруж, в кот акт ил аэрируется в теч опред времени без сточной жидкости. В регенераторе ил освобожд от накопления в аэротенке загрязнений и восст свою обменную сп-сть. Прим. регенераторов при БПК5 в св >100 мг/л.

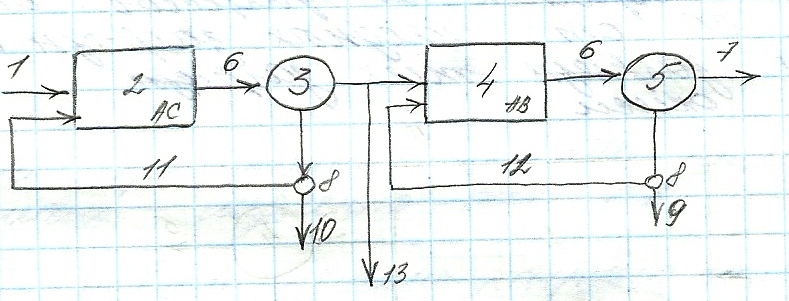

Аэротенки двухступенчатые без регенераторов
В 1й ступени аэротенков происх частичная очистка св, БПК снижается на 50-70%, затем после осветления во вторичных отстойниках вода поступает во 2ую ступень.
1 - св после первичных отстойников; 2 - аэротенки 1й ступени; 3- вторичные отст; 4 - аэротенки 2й ступени; 5 - третичные отст; 6 - иловая смесь; 7 - очищ св; 8 - иловая камера; 9 - избыт акт ил 2й ступени; 10 - избыт акт ил 1й ступени; 11 - возвратный акт ил 1й ступени; 12 - возвратный акт ил 2й ступени; 13 - аварийный сброс.

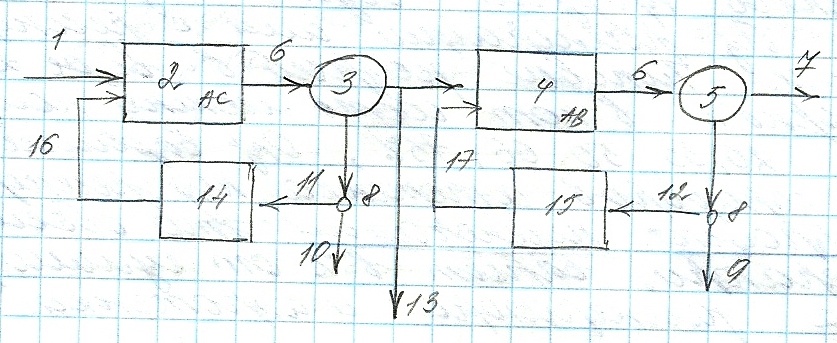

Аэротенки двухступенчатые с регенераторами
Прим при высококонц по орг загр св при возможном залповом их поступлении с токсическими веществами.
регенераторы 1й ступени;
регенераторы 2й ступени;
отрегенирир акт ил 1й ступени;
отрегенирир акт ил 2й ступени.
