11. Меры борьбы с грозовыми перенапряжениями в трансформаторах.
Перенапряжения, возникающие на изоляции трансформаторов, связаны с величиной свободной составляющей, поэтому снизить перенапряжения можно путем снижения амплитуды свободной составляющей, т.е. приближением начального распределения напряжения к установившемуся. Выровнять кривую начального распределения напряжения можно компенсацией токов, протекающих по емкости C0, с помощью экранирующих витков (см. рис.1).

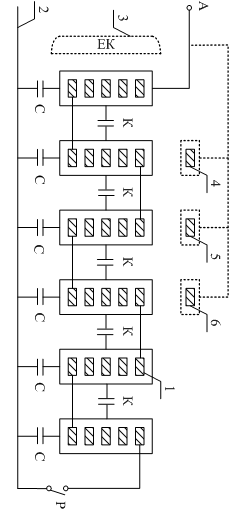

1 – проводники обмотки; 2 – заземленные части трансформатора; 3…6 – электростатические экраны в начальной части обмотки
Экранирующие витки создают дополнительную емкость Cэ. Ток, протекающий по емкости Cэ, компенсирует ток, стекающий по емкостям C0. При этом через емкости K0 в любой точке обмотки будет протекать ток одинаковой величины, вызывая на каждом элементе одинаковое падение напряжения. Для случая заземленной обмотки величина емкости
.
Приблизить кривую начального распределения к установившемуся значению напряжения можно путем увеличения продольных емкостей K0, применяя переплетенные обмотки.
Изоляция обмоток силовых трансформаторов проектируется с учетом воздействующих перенапряжений и мер их ограничения. Обмотка трансформатора защищается разрядником либо нелинейным ограничителем перенапряжений, поэтому изоляция линейного конца выбирается по характеристикам защитных аппаратов с учетом перенапряжений (см.рис.2).

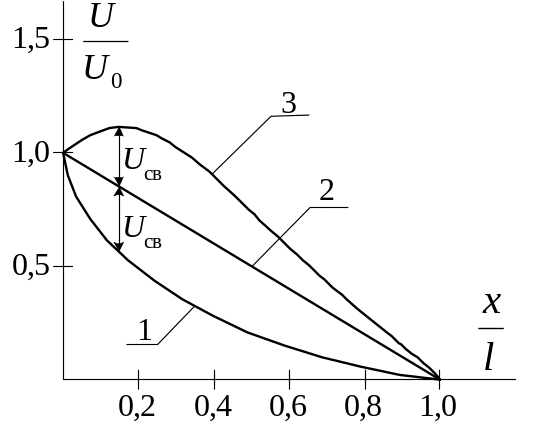

Рис.2. Потенциалы
в обмотке трансформатора с заземленной
(а) и изолированной (б) нейтралью для
различных моментов времени:
1 – начальное распределение напряжения;
2 – установившееся распределение напряжения;
3 – огибающая максимальных потенциалов
Для систем с глухозаземленной нейтралью в начале обмотки изоляция усиливается увеличением изоляционного расстояния по сравнению с расстояниями в средней части; изоляция конца обмотки относительно земли выполняется ослабленной по сравнению с линейным концом. Если для ограничения токов однофазного короткого замыкания часть нейтралей трансформаторов 110…220 кВ разземляется, необходима защита нейтрали разрядником, удовлетворяющим требованиям по уровню изоляции нейтрали и Uгаш разрядника.
В
системах с
изоляция нейтралей выполняется с тем
же уровнем, что и изоляция линейного
конца. Перенапряжения с большей кратностью
при выборе изоляции линейного конца не
учитываются, так как вероятность их
появления (приход волны перенапряжения
одновременно по трем фазам) мала. Не
усиливается и изоляция в середине
обмотки при соединении обмоток в
треугольник (опыт эксплуатации не имеет
сведений о неудовлетворительной работе
таких трансформаторов).
В связи с тем, что максимальные градиенты при любых режимах работы приходятся на первые катушки обмотки, продольная изоляция в начале обмоток усиливается.
12. Волновые процессы в автотрансформаторах. Волновые процессы в трехфазных трансформаторах.

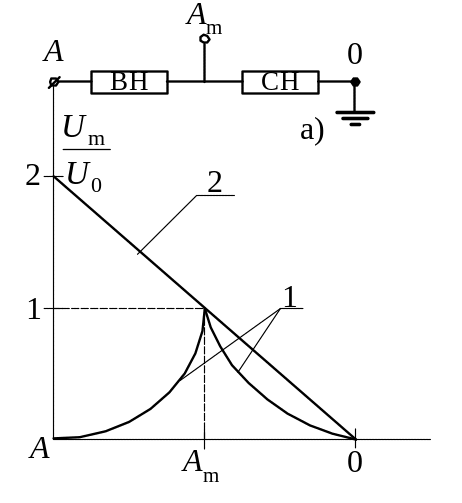

Схема автотрансформатора (а) и распределение напряжения по обмоткам автотрансформатора при перенапряжении U0 со стороны ввода СН (б)
1 –начальное распределение напряжения;
2 – установившееся напряжение
В автотрансформаторах соединены последовательно обмотки среднего напряжения СН (общая обмотка) и высшего напряжения ВН (последовательная обмотка) (рис.5). Обмотку низшего напряжения иногда называют третичной.
Потенциалы в обмотке трансформатора с заземленной нейтралью для различных моментов времени:
1 – начальное распределение напряжения;
2 – установившееся распределение напряжения;
3 – огибающая максимальных потенциалов
При воздействии импульса U0 на ввод ВН (точка А) и холостой обмотки СН колебания развиваются так же, как в случае обмотки с заземленным концом (см. рис.2).
При воздействии перенапряжения на ввод обмотки СН (точка Аm) начальное распределение напряжения Uнач в обе стороны от точки Аm имеют практически одинаковую форму. В установившемся режиме по обмотке СН (Аm – 0) течет линейно изменяющийся ток, который в силу магнитной связи обмоток наводит одинаковые ЭДС во всех витках обмотки ВН, то есть напряжение в обмотке ВН линейно нарастает в соответствии с количеством витков
где
,
- число витков в обмотках ВН и СН,
-

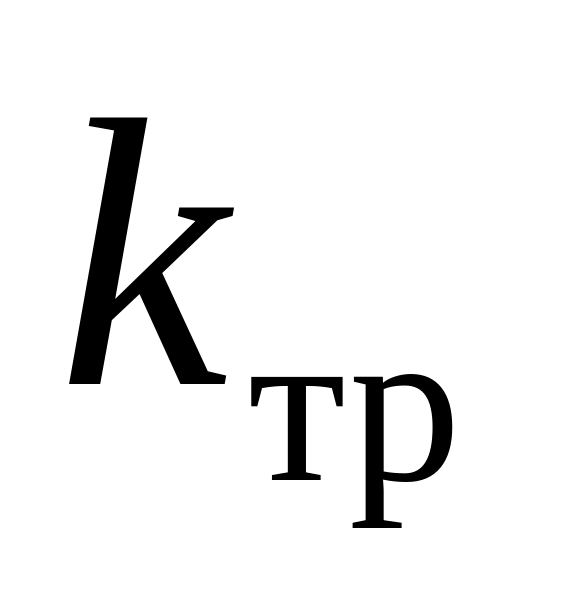

коэффициент трансформации. Максимальное
напряжение на вводе ВН (точка 1) может
достигнуть значения
.
Ограничивают такие перенапряжения с
помощью разрядников или ОПН, постоянно
присоединенных к вводам обмоток ВН и
СН
А)

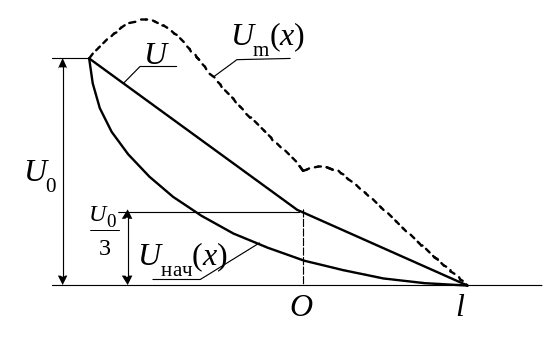

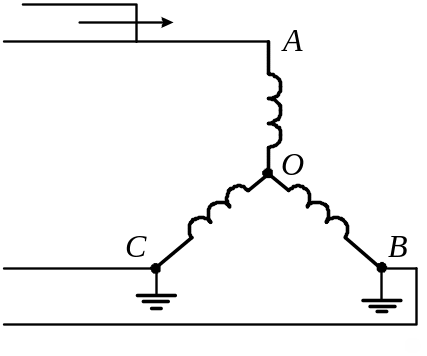

Падение волны на одну фазу обмотки трехфазного трансформатора (О – нейтраль изолирована):
а – исходная схема; б – распределение напряжения вдоль обмоток
Переходные
процессы в однофазных схемах справедливы
для трехфазных трансформаторов с
заземленной нейтралью. Для трансформаторов
с изолированной нейтралью (обмотки
соединены в звезду) выводы, полученные
для однофазного трансформатора, также
справедливы, если волна перенапряжения
набегает одновременно по всем трем
фазам. Если импульс перенапряжения
воздействует на одну или две фазы
трансформатора, перенапряжения в главной
изоляции будут существенно меньшими.
Действительно, если импульс перенапряжения
воздействует на одну фазу трансформатора
(рис.3), то две другие фазы трансформатора,
соединенные последовательно с волновыми
сопротивлениями отходящих линий,
сохраняют потенциал, близкий к нулю
.

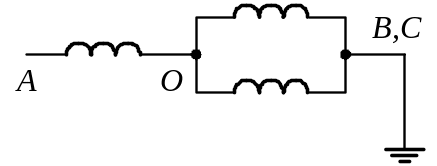

Объединив параллельно соединенные фазы
В
и С
трансформатора, переходим к однофазной
схеме с заземленным концом. Начальное

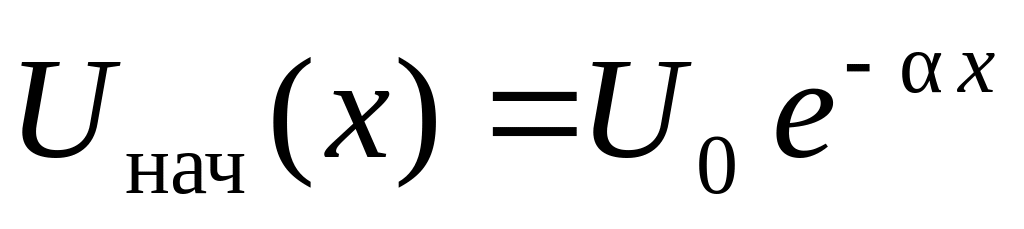

распределение напряжения описывается
выражением
установившееся
имеет перелом в точке О
,
в этом случае напряжение на нейтрали в
переходном режиме
.
При приходе волны одновременно по двум
фазам
.Если
обмотки трансформатора соединены в
треугольник и импульс перенапряжения
набегает по одному из проводов, то
переходный процесс в обмотке аналогичен
рассмотренному выше (нейтраль изолирована).
При воздействии импульса перенапряжения
на три фазы обмотки одновременно волны
попадают на каждую фазу с двух концов.
Это соответствует явлениям, которые
возникают при воздействии импульсов
перенапряжения на обмотку половинной
длины с изолированной нейтралью.
Максимальные значения перенапряжений
относительно земли будут в середине
обмотки каждой фазы (рис.4).
Анализируя
все случаи возникновения перенапряжений
в трехфазных трансформаторах, можно
сделать вывод о том, что наибольшие
перенапряжения на главной изоляции
возникают в случае одновременного
прихода перенапряжений по трем фазам
к трансформатору с соединением обмоток
в треугольник (в середине обмотки). При

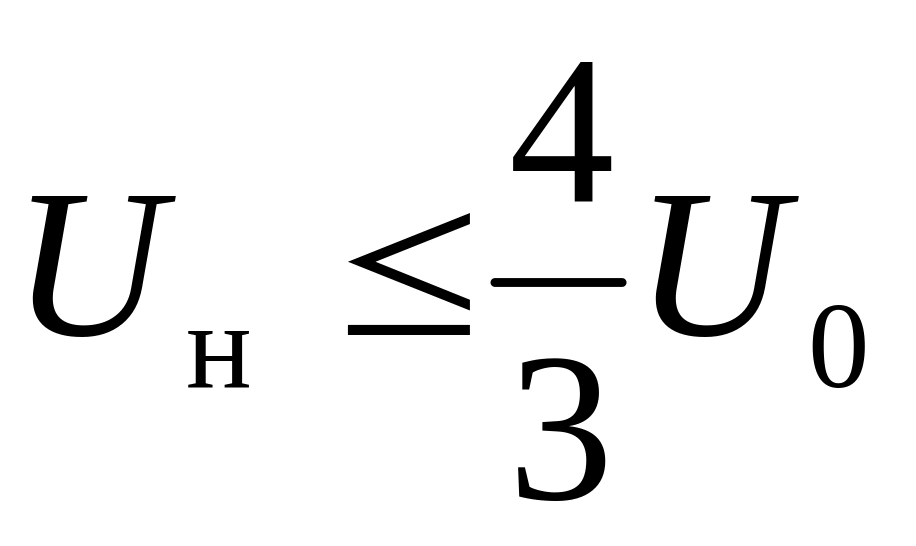

этом
.Опасные
перенапряжения на продольной изоляции
в начальной части обмоток возникают во
всех случаях прихода к трансформатору
импульса перенапряжения с крутым фронтом
независимо от схемы соединения обмоток.
