10. Волновые процессы в обмотках трансформаторов при приходе грозовых волн. Перенапряжения на главной и продольной изоляции.
В эксплуатации обмотки трансформатора подвергаются воздействию перенапряжений, причем наиболее опасны грозовые перенапряжения. При этом в обмотке возникает переходный процесс, сопровождающийся перенапряжениями на главной (относительно «земли») и продольной (между элементами обмотки) изоляции. Наиболее простой для анализа и наиболее тяжелый для изоляции случай соответствует воздействию на обмотку бесконечно длинного импульса с амплитудой U0 и прямоугольным фронтом.

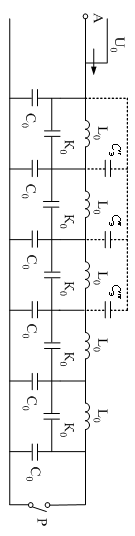

K
– емкость между катушками обмотки; C
– емкость катушки обмотки на землю;
- емкости между
экранирующими витками и обмоткой; При
воздействии фронта импульса
индуктивное сопротивление элементов
обмотки
велико, а емкостные
- малы (L0,
C0,
K0
– соответственно индуктивности и
емкости на единицу длины обмотки).
Поэтому в начальный момент времени ток
протекает только по емкостным элементам
схемы.
Емкости K0 одинаковы, но через них протекают токи, уменьшающиеся по мере удаления от начала обмотки за счет токов, оттекающих по емкостям C0. Вследствие этого распределение напряжения при t = 0, получившее название начального распределения напряжения, будет неравномерным.
У современных трансформаторов начальное распределение напряжения для заземленной и изолированной нейтрали практически совпадает.
Из-за
того, что элементы обмотки соединены
между собой и образуют токопроводящую
цепь, первоначальное распределение
напряжения не остается неизменным: при
временах, отличных от нуля, происходит
переток зарядов по индуктивностям
обмотки, возникает установившееся
распределение напряжения
.
Поскольку обмотка однородна, падение
напряжения по виткам будет равномерным.
В случае заземленной нейтрали
равномерно спадает от U0
в начале обмотки до нуля в конце обмотки
(на нейтрали)
Для изолированной нейтрали в установившемся режиме все точки обмотки будут находиться под одинаковым потенциалом, равным, U0.
Несоответствие
между начальным и установившимся
режимами является причиной возникновения
свободных колебаний в обмотке. Как
известно, в колебательном контуре
амплитуда свободных колебаний Uсв
равна разности между установившимся и
начальным значением напряжения на
емкости. Колебания происходят вокруг
установившегося значения напряжения,
поэтому максимальное значение напряжения
на изоляции в переходном режиме будет
равно сумме этих двух составляющих,
т.е. в рассматриваемом случае
Переходные
процессы в однофазных схемах справедливы
для трехфазных трансформаторов с
заземленной нейтралью. Для трансформаторов
с изолированной нейтралью (обмотки
соединены в звезду) выводы, полученные
для однофазного трансформатора, также
справедливы, если волна перенапряжения
набегает одновременно по всем трем
фазам. Если импульс перенапряжения
воздействует на одну или две фазы
трансформатора, перенапряжения в главной
изоляции будут существенно меньшими.
Действительно, если импульс перенапряжения
воздействует на одну фазу трансформатора
(рис.3), то две другие фазы трансформатора,
соединенные последовательно с волновыми
сопротивлениями отходящих линий,
сохраняют потенциал, близкий к нулю
.
Объединив параллельно соединенные фазы
В
и С
трансформатора, переходим к однофазной
схеме с заземленным концом. Начальное
распределение напряжения описывается
выражением (1), установившееся имеет
перелом в точке О
,
в этом случае напряжение на нейтрали в
переходном режиме
.
При приходе волны одновременно по двум
фазам
.
Если обмотки трансформатора соединены
в треугольник и импульс перенапряжения
набегает по одному из проводов, то
переходный процесс в обмотке аналогичен
рассмотренному выше (нейтраль изолирована).
При воздействии импульса перенапряжения
на три фазы обмотки одновременно волны
попадают на каждую фазу с двух концов.
Это соответствует явлениям, которые
возникают при воздействии импульсов
перенапряжения на обмотку половинной
длины с изолированной нейтралью.
Максимальные значения перенапряжений
относительно земли будут в середине
обмотки каждой фазы
Анализируя
все случаи возникновения перенапряжений
в трехфазных трансформаторах, можно
сделать вывод о том, что наибольшие
перенапряжения на главной изоляции
возникают в случае одновременного
прихода перенапряжений по трем фазам
к трансформатору с соединением обмоток
в треугольник (в середине обмотки). При
этом
.
Опасные перенапряжения на продольной
изоляции в начальной части обмоток
возникают во всех случаях прихода к
трансформатору импульса перенапряжения
с крутым фронтом независимо от схемы
соединения обмоток.
