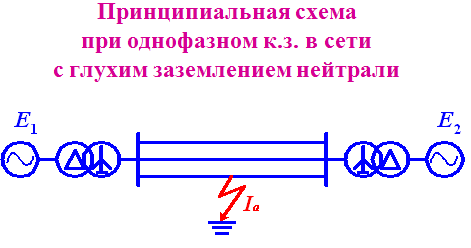

38. Повышение напряжения при однофазных к.З. В сетях с глухозаземленной нейтралью.

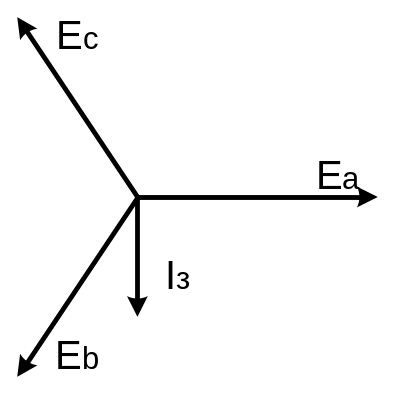

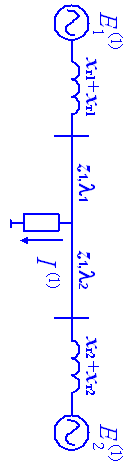

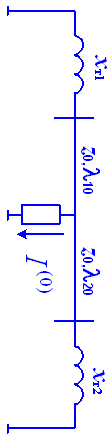

Схемы замещения для прямой и нулевой последовательностей

Решая совместно полученную систему уравнений, получим:

40.Дуговые переапряжения в сетях с изолированной нейтралью (Теории Петерса и Слепяна, Петерсена, Белякова)

-Дуга гаснет при прохождении через ноль тока промышленной частоты и загорается при максимальном напряжении на аварийной фазе (Теория Петерса и Слепяна)

-Дуга гаснет при прохождении через ноль тока высокочастотных колебаний и загорается при максимальном напряжении на аварийной фазе (Теория Петерсена)

-Дуга гаснет при прохождении через ноль как тока промышленной частоты, так и тока высокочастотных колебаний, и загорается при напряжении на аварийной фазе ~0.4 Uф (Теория Н.Н.Белякова)

Uamax=Uнач+[Uвын-Uнач]*kУД,

kУД=2 – ударный коэф. перенапряжений

Uнач – начальное напряжение на фазах В,С.

Uвын–вынужденная составляющая напряжения на этих фазах

Эксперименальные наблюдения за горением открыто дуги в воздухе в сетях 6-10кВ, проведенные под руководством Белякова, показали что дуга стремится погаснуть при каждом переходе тока дуги через нуль, но если после погасания дуги напряжение на дуговом промежутке превышает значение примерно равное 0.4Em, то дуга зажигается снова. Условие |Ua max|≤0.4Em ограничивает наибольшее повышение напряжения нейтрали, определяющее кратности перенапряжений на неповрежденных фазах после погасания дуги. Максимум напряжения на фазе А после погасания дуги:

Uamax=2*Uaвын=2|Eam+UN MAX|=0,4Em

Отсюда UN MAX=1,2Em

uB(tЗ)=Em*cos(wtЗ - 2π/3)+UN=Em(cos41–1.2)= –0.45Em

uC(tЗ)=Em*cos(wtЗ + 2π/3)+UN=Em(cos79–1.2)= –1.01Em

UB max= Em*cos(171 - 210)+ 0.45Em=3.85Em

UB max= Em*cos(171 - 150)+ 1.01Em=3.27Em

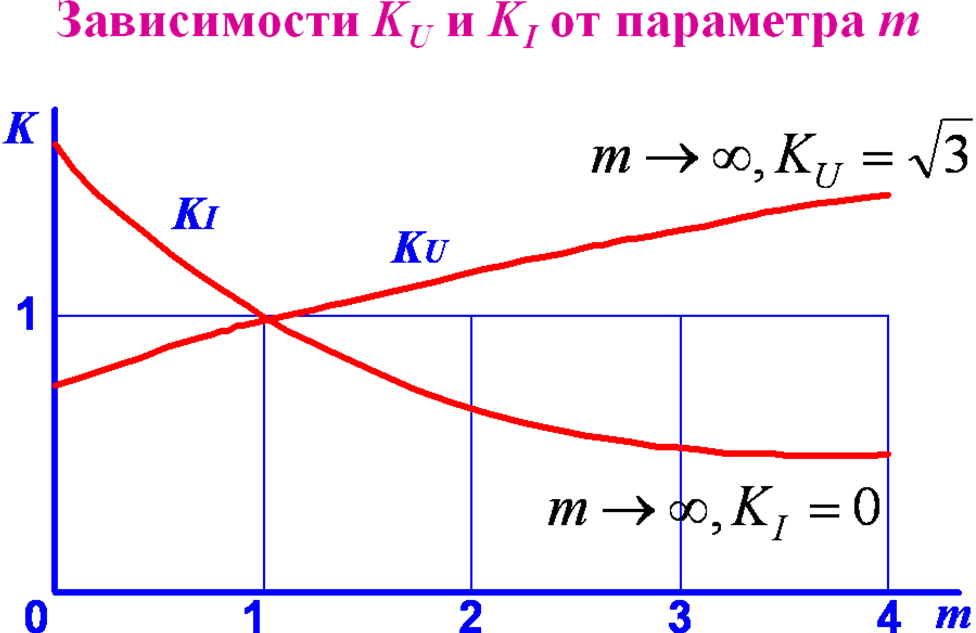

Анализ показывает, что кратности перенапряжений по гипотезе Белякова имеют промежуточные значения между кратностями по гипотезам Петерса и Слепяна и Петерсена

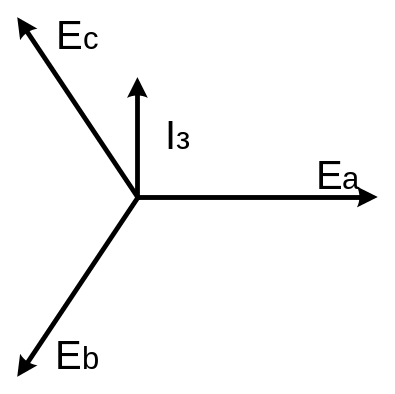

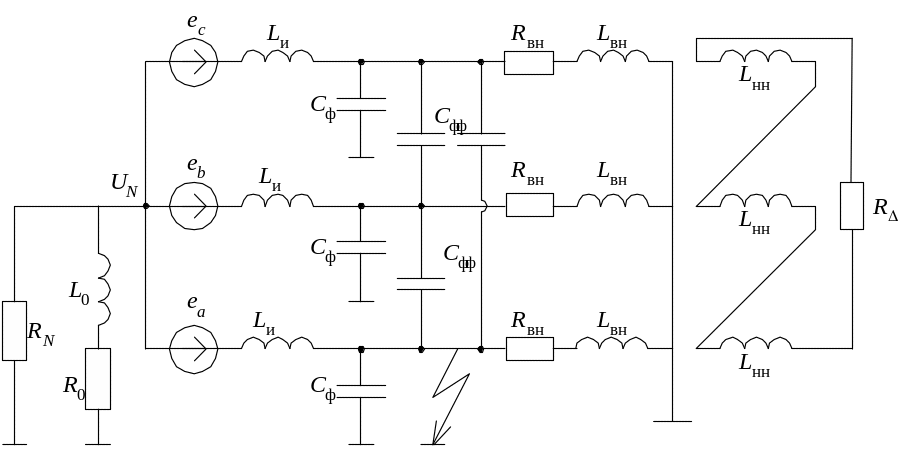

41. Дуговые перенапряжения в сетях с компенсированной нейтралью (с дгр)Перенапряжения при одз в сети с компенсированной нейтралью

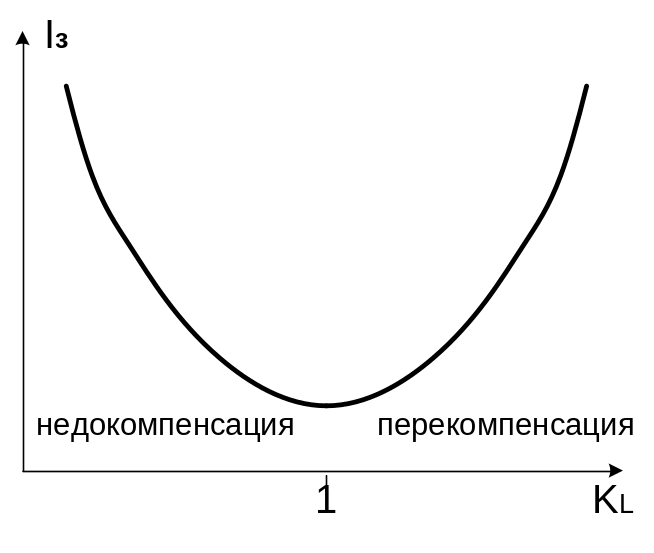

Зависимость тока замыкания от степени компенсации

Н апряжение на нейтрали в нормальном режиме

Достоинства:

-Отсутствие необходимости в немедленном отключении первого ОЗЗ;

-Малый ток ОЗЗ;

-Возможность самоликвидации ОЗЗ при настройке ДГР.

Недостатки:

-Возможность возникновения дуговых перенапряжений при значительной расстройке компенсации;

-Возможность значительных смещений нейтрали в нормальном режиме работы при недокомпенсции и в неполнофазных режимах;

-Возможность значительных смещений нейтрали в нормальном режиме работы при резонансной компенсции в воздушных сетях;

-Необходимость выполнения фазной изоляции электрооборудования на линейное напряжение;

-Сложность обнаружения места повреждения;

-Опасность электропоражения людей при длительном существовании замыкания;

-Сложность обеспечения правильной работы релейной защиты от ОЗЗ.
