34. Грозоупорность вращающихся машин, подключенных к вл через трансформаторы.
Для генераторов ,соед.с ВЛ через тр-р не требуется использовать др дополнительные меры защиты от грозовых перенапряжений

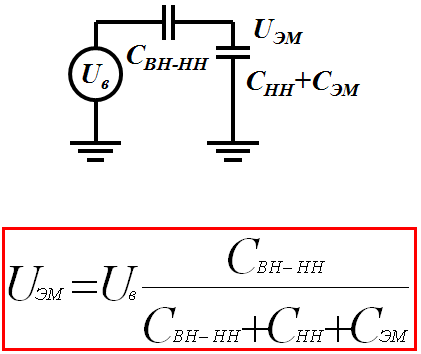

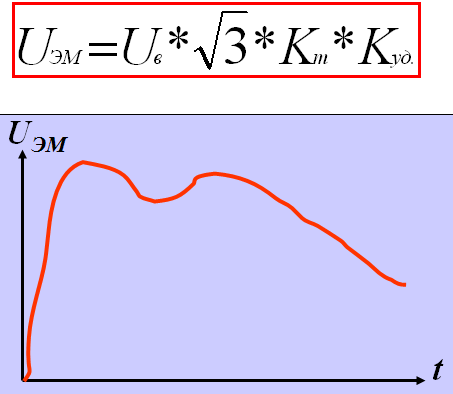

Переход высокочастотной составляющей через трансформатор
Переход низкочастотной составляющей через трансформатор
35. Сеть с изолированной нейтралью. Смещение нейтрали в сетях с изолированной нейтралью в нормальном режиме и в режиме однофазного замыкания на землю.
Напряжение на нейтрали в нормальном режиме
Так как сети до 35 кВ довольно не протяженные поэтому мы в схеме замещения определим сосредоточенные параметры емкости.

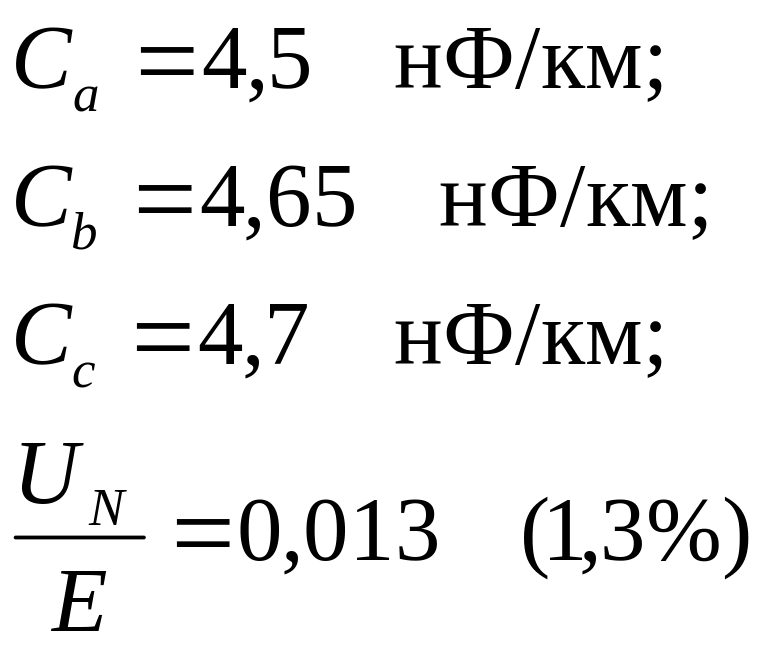

Напряжение несимметрии при реальном расположении проводов
допустимая несиметрия в сети примерно 1.5 %
крайним случаем несиметрии являеться однофазное замыкание не землю.
Векторная диаграмма в режиме однофазного замыкания на землю
Ток однофазного замыкания на землю зависит от:
Класса напряжения (Еа)
Суммарной емкости сети 3Сф (протяженности сети)
Если суммарная емкость постоянна про несимметрии емкостей по фазам , то ток замыкания измениться.
Превышение токов однофазного замыкания выше допустимого увеличивает вероятность перехода 1-ого в 2-х и 3-х фазные с последующим отключением.
36. Сеть с компенсацией тока замыкания на землю. Резонансное смещение нейтрали.
-
коэффициент компенсации
-
ток носит емкостной характер
-
ток носит индуктивный характер
-
режим полной компенсации

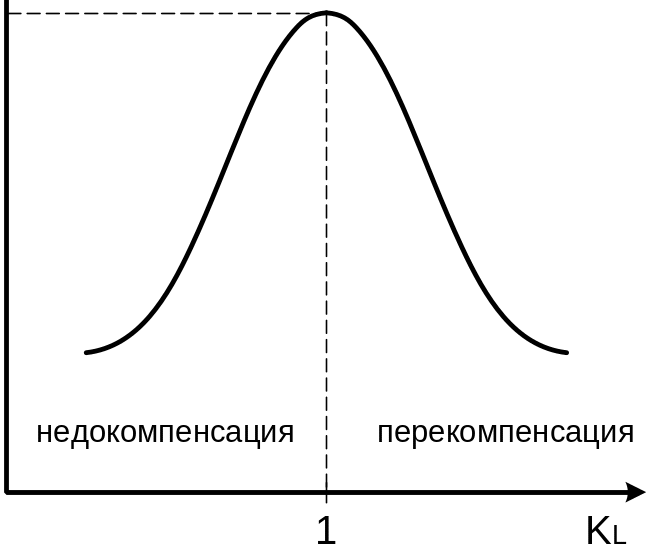

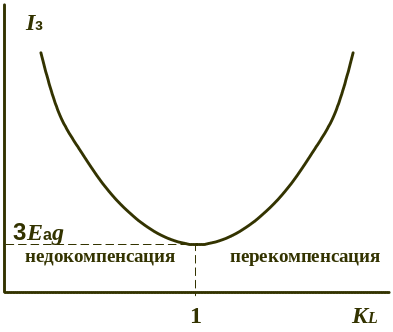

Зависимость тока замыкания от степени компенсации
Напряжение на нейтрали в нормальном режиме
- напряжение в
нейтрали при отсутствии нагрузки
Q – добротность катушки
В
режиме полной компенсации, возможно
резонансное смещение нейтрали за счет
несимметрии сети. Для понижения
необходимо
симметрировать емкостные параметры
сети, т.е. уменьшать
Уходить от режима полной компенсации и не допускать работы в режиме полной компенсации.
При
изолированной нейтрали и пренебрежении
активным сопротивлением дуги (Rд=0)
ток замыкания на землю на фазе "А"
имеет емкостной
характер и
определится из выражения
.При
заземлении нейтрали через ДГК под
действием напряжения в нейтрали
протекает ток
,
а ток в месте замыкания на землю
определяется как векторная сумма
емкостного тока в сети и индуктивного
тока в катушке (рис. 2)
,
где
степень
компенсации емкостного тока линии
индуктивным током катушки.

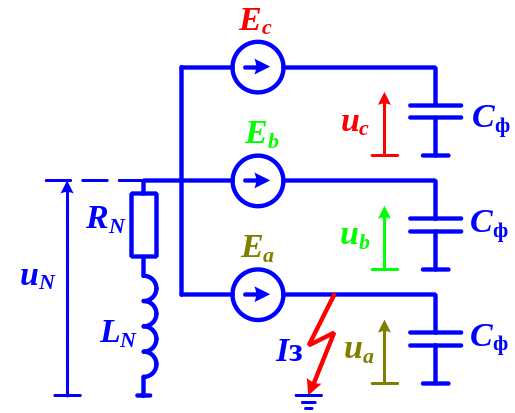

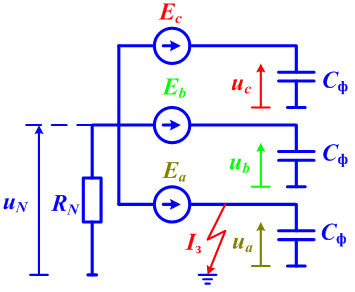

37. Сеть с резистивным заземлением нейтрали.
При
заземлении нейтрали через резистор
через катушку под действием напряжения
в нейтрали
протекает ток
,
а ток в месте замыкания определяется
как векторная сумма сдвинутых на 900
емкостного тока в сети и активного
тока в резисторе
,
(5)
где
Величина тока в случае резистивного заземления нейтрали увеличивается и составляет
