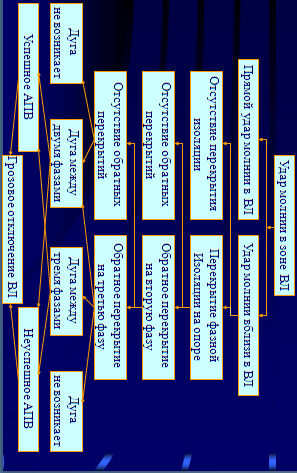

29. Грозоупорность линий электропередач 6-35 кВ.
.
На линиях-6-35кв работающих с изолир. неитралью часто используются металич. или железобет. опоры применение грозозащитных тросов на таких линиях не целесообразно т.к. малая эл. прочность изоляций ведет к обратному перекрытию троса на провод наиболее эффективными мерами яв-ся установка АПВ и дугогас.реактора, что дает увеличение вероятности самопогасания дуги замыкания на землю.
30. Методика оценки грозоупорности подстанций.
Задачи грозозащиты подстанций:
- Защита оборудования и проводов подстанции от прямых ударов молнии;
- Защита от обратных перекрытий с молниеотводов;
- Защита от волн, набегающих с линий электропередачи;
- Защита подходов линий к подстанции от ударов молнии.
Критерии грозозащиты подстанций:
- Уровень грозоупорности;
- Кривая опасных волн;
-Ожидаемое число превышений допустимого уровня перенапряжений;
- Показатель надежности грозозащиты (ожидаемое число лет безаварийной работы при грозовых воздействиях).
Эквивалентная схема подстанции:

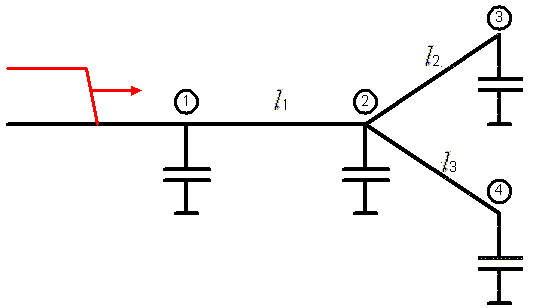

1)- место спуска ВЛ на подстанцию; 2)- точка на шинах; 3)- подключение силового тр-ра; 4)- подключение тр-ра напряжения.
Кривые импульсной прочности оборудования: для каждой точки подстанции существуют понятии кривой опасных волн, это такое сочетание фронта и амплитуды падающей волны, при которой U в узле не превысит импульсной прочности изоляции оборудования вкл. в этом узле. Ограничение показывает, что на изоляции тр-ра не допустимы напряжения с крутым фронтом.
Определение критических характеристик падающей волны:

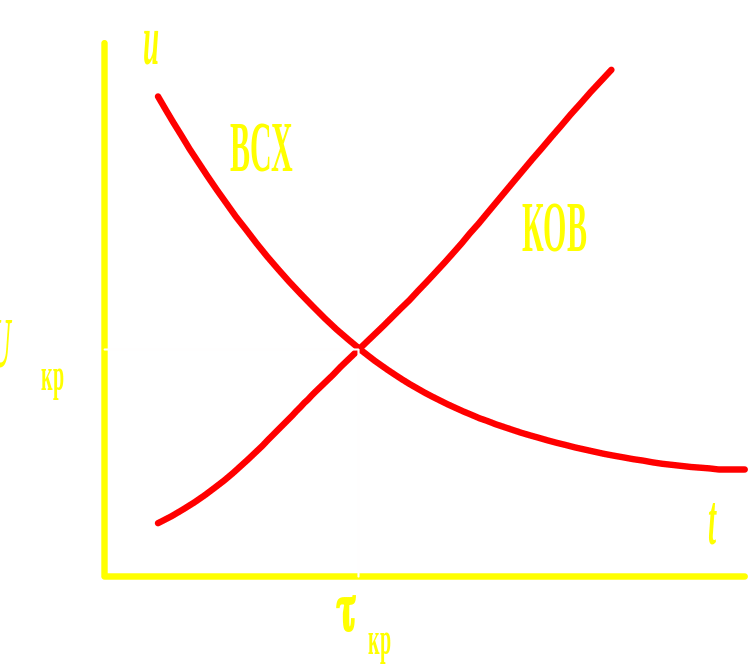

Всё, что лежит выше ВСХ – область не возможных волн; всё, что лежит ниже – область возможных волн. Всё, что лежит выше КОВ – область опасных волн, ниже – не опасных волн. Точка пересечении ВСХ и КОВ даёт критическое значение длительности фронта, при котором рассчитывается длина защищаемого подхода к данной подстанции.
Определение длины защитного подхода: поскольку движение волны по проводу, фронт волны увеличивается за счёт импульсной короны, то для подстанции не опасны волны, кот. возникли на проводах ВЛ на некотором расстоянии от подстанции.
Назначение защитного подхода к подстанции:
- Уменьшение перенапряжений на оборудовании подстанции за счет ограничения крутизны фронта набегающей на подстанцию волны;
- Уменьшение тока, протекающего через защитные аппараты (РВ или ОПН) при приходе грозовой волны.
Защитный подход для линии без тросов – это подвеска тросов на подходе к подстанции.
Мероприятия по защите подхода к ПС при наличии тросов по всей длине: 1) уменьшения угла тросовой защиты на подходе к ПС с целью уменьшения вероятности прорыва тросовой защиты; 2) уменьшение R заземления опоры на подходе к ПС для уменьшения обратного перекрытия.
Оценка надежности защиты подстанции от волн, набегающих с линии:
число ударов молнии в защитный подход к подстанции; Рпр, Роп, Роп/пер - вероятности прорыва молнии на провод и удара в опору и последующего перекрытия изоляции линии на длине защитного подхода к подстанции; Р(Uв… ) - вероятность того, что параметры волны принадлежат области опасных волн. Число лет безаварийной работы подстанции при грозовых воздействиях:
Мероприятия по защите ПС от набегающих волн:
- Трехфазные комплекты РВ или ОПН;
- Защита подходов к ПС;
- Дополнительные РВ или ОПН возле трансформаторов;
-Дополнительные трубчатые разрядники на ВЛ с деревянными опорами.
1-Схема защитного подхода к подстанции ВЛ на деревянных опорах
2-Схема защитного подхода к подстанции ВЛ на металлических опорах:
