22. Принципы проектирования стокорегулирующих лесополос.

Принципы проектирования:

- Стокорегулирующие лесополосы размещают перпендикулярно направлению движения поверхностного стока, т.е. вдоль горизонтали, чтобы водные струйки входили в лесополосу рассеянно и под прямым углом. Сток вдоль стокорегулирующей лесополосы не допускается.

- Стокорегулирующие лесополосы рекомендуется совмещать с естественными рубежами, размещая лесополосы на перегибе профиля (от меньших уклонов к большим)

23. Гидротехнические сооружения в присетевой зоне. Выбор обеспеченности стока при проектировании гтс.

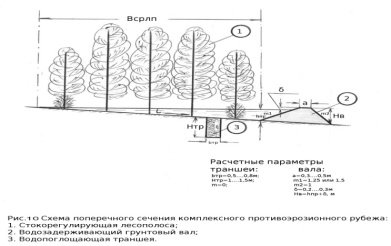

С целью усиления водорегулирующего эффекта стокорегулирующие лесополосы устраивают со стороны их низховой опушки ЛП в виде простейших ГТС-грунтовые водозадерживающие валы,валы терассы,валы канавы,валы дороги,распылители стока.

Водопоглощающие траншеи проектируют в дополнение к валам в междурядьях ЛП.Такое комплексное сочетание лесомелиоративных и простейших ГТС создает противоэрозионный рубеж.

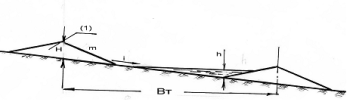

Поперечный профиль гребневых валов-террас (разрез I-I, см. рис. 12):

1 – гребневый вал; i – уклон склона; H – высота вала;

h – глубина воды в прудке; Вт – ширина гребневой террасы.

Плановое расположение гребневых валов-террас:

1 – гребневый вал; 2 – гребневая терраса; Вт – ширина гребневой террасы.

Т еррасирование склонов т.Водозадерживающие валы в составе противоэрозионного рубежа.

На территории присетевой зоны с целью задержания поверхностного стока и предупреждения водной эрозии,осуществляют её терассирование посредствам устройства гребневых валов-терасс.

В зависимости от водопроницаемости почв реализ.2 схемы устройства

-с горизонтальным размещением валов на уклонах 0,02-0,12 на легких хорошо водопроницаемых почвах

-с наклонными гребневыми терассами-на тяжелых слабо водопроницаемых почвах. когда их устраивают под острым углом по горизонт.с уклоном 0,001-0,003

Глубина воды в прудке 0,4-0,5 м(h мм)

Заложение откосов m=1:5,1:10

Запас воды 0,1-0,2 м

Ширина терассы Втеор=20-120м

Высота терассы 0,6-0,8 м,(Hв)

Гребневые валы устраивают способом напашного терассирования плугом или спец террасером. В практике террасирования гребневые валы устраивают не больше 30-40 см, с заложением откосов 1:5

Грунтовые валы относятся к числу времен. поэтому рассчитываются на объем стока с 10%вероятностью превыш.

Гидрологическим расчётом определяется расчёт расчётный объём стока(наибольш. ливневый или весеннего снеготаяния. Расчет базируется на на условии равенства объёмов стока, формирующегося на водосборе и объема стока, который может задержать этот рубеж. Расчет ведетяс ан 1 погонный метра.

W10=0,001*h10%*F*k1*k2*k3*1 (м3/nм)

Где-h10%=норма стока весеннего снеготаяния в мм.

F=площадь водосбора,м2

К1,к2,к3=коээфициенты учитывающие тип и степень смытости почвы, экспозицию склона, крутизну склона.

Расчетный объем стока необходим дял определения расчетной глубины прудка перед водозадерживающим валом.
