14.4. Типовые схемы изготовления обложки переплетных крышек

Технология изготовления обложки тип 1 осуществляется путем раскроя запечатанных оттисков на заготовки и фальцовки заготовок в один сгиб. Следует учитывать также технологические возможности оборудования, применяемого для изготовления брошюр шитьем проволокой внакидку, многие линии ВШРА включают операцию фальцовки обложки перед ее подачей на блок.

Технология изготовления обложек тип 2 и 3 также состоит из двух операций: раскроя заготовок на одноножевых резальных машинах и четырехканальной биговки по корешку. Биговка может также осуществляться при подаче обложек в линиях бесшвейного клеевого скрепления.

Окончательное формирование обложек с клапанами производится в специализированной машине ZK 320 компании Purplе Magna. Обложка соединяется по корешку блока с помощью клея, затем обложка в машине открывается и происходит обрезка блока с передней стороны встречными ножами, далее выполняется биговка обложки по месту сгибов клапанов, загибка клапанов внутрь книжного блока и закрывание блока. После завершения обработки блок необходимо обрезать сверху и снизу.

Типовая схема изготовления наиболее распространенной переплетной крышки тип 7 представлена в таблице14.2.

Таблица 14.2

Типовая схема изготовления переплетной крышки тип 7

№	Наименование операций	Оборудование (серийное производство)	Оборудование (мелкосерийное производство)
1	Раскрой картона на полосы	PK-170, TКР-120	PK-170, TPK-
2	Раскрой полос на сторонки	PK-170, TPK-	PK-170, TPK-
3	Раскрой покровного материала
3.1	из рулона в листовые заготовки	KS	TP-84
3.2	из рулона в бобины	KS	TP-84
3.3	Запечатанного листового материала (оттиски с припресcованной пленкой).	Polar-78, 92, 115, Cut.tеc 92, 115	Polar-78, 92, 115, Cut.tеc 92, 115
4	Раскрой бумаги или картона (толщиной до 0,6 мм) для отстава в бобины	KS	TP-84
5	Раскрой картона на заготовки для отстава	PK-170, TPK	PK-170, TPK
6	Сборка переплетных крышек с листовой подачей покровного материала	DA-260, DA-270, DA-232, Purl Magna HSK 30	I комплект оборудования: КМ-35, СПК-300, ЗК-640М, Каландр 60 II комплект оборудования: Hеrold, Pradеck, Pracant, Prokash III полуавтоматическые крышкоделательные машины: Casе Darix I, Prazi Casе SC-2, Junior 70,100
7	Сушка переплетных крышек (естественная)
8	Каландрирование	КПК-580	КПК-580
9	Отделка переплетных крышек (тиснение фольгой, печать переплетными красками)	РЕ-312	РЕ-312
10	Выгибка шпации	DA-260, DA-270, DA-232	КПК-300, Prarund

Изготовление переплетной крышки тип 5 отличается от представленной типовой схемы тем, что сборка переплетной крышки производится в два этапа: сначала изготавливается штуковка, а затем осуществляется крытье штуковки бумажными сторонками (DA-260, 270). Крышкоделательная машина DA-232 изготавливает переплетную крышку тип 5 за один прогон. Штуковка – это полуфабрикат переплетной крышки тип 5, представляющий собой две картонные сторонки, скрепленные корешковым материалом (рис. 14.7).

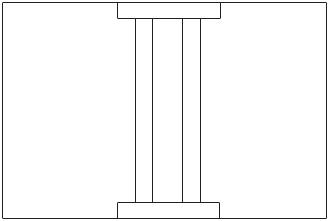

Рис.14.7. Штуковка
