13. Классификация и конструкция обложек и переплетных крышек

ГОСТ 22240-76 предусматривает 9 типов обложек и переплетных крышек: 4 типа – обложек и 5 – переплетных крышек.

Тип 1. Обложка для крытья внакидку. Комплектовка блоков вкладкой, обложка прошивается вместе с блоками проволокой внакидку или в прострочку челночным швом, а затем обрезается с блоком с трех сторон, материалы: бумага обложечная, офсетная массой не менее 100 г/м² с припрессовкой пленки или без, картон толщиной не более 0,9 мм.

Тип 2. Обложка для обыкновенного крытья. Блок комплектуется подборкой, скрепляется КБС или нитками потетрадно, обложка приклеивается только к корешку, материалы: бумага обложечная, офсетная массой не менее 100 г/м² с припрессовкой пленки или без, картон толщиной не более 0,9 мм.

Тип 3. Обложка для крытья вроспуск. Блок комплектуется подборкой, обложка приклеивается не только по корешку, но и с заходом на корешковое поле, для КБС и шитья втачку, материалы: бумага обложечная, офсетная массой не менее 100 г/м² с припрессовкой пленки или без, картон толщиной не более 0,9 мм.

Тип 4. Составная обложка с окантовкой корешка. Блок комплектуется подборкой, скрепляется проволокой втачку вместе с картонными сторонками и окантовывается переплетной тканью, затем блок обрезается с трех сторон.

Тип 5. Переплетная крышка составная состоит из тканевого корешка картонных сторонок, покрытых бумагой или тканью. Крышка имеет канты, углы прямые, корешок кругленный (допускается прямой).

Тип 6. Переплетная крышка из одной детали (цельнокроеная), материалы: картон не более 0,9 мм, бумага с припрессованной пленкой, нетканые материалы. Крышка соединяется с блоком через форзацы. С кантом или без него, углы прямые или кругленные. Дешевы в изготовлении, необходимы только раскрой, биговка и отделка. Однако крышки не получили распространения ввиду того, что нет таких материалов, которые могли бы удовлетворить столь противоречивым требованиям, как жесткость сторонок, высокая прочность и хорошая раскрываемость. Углы крышки недостаточно жесткие и быстро разрушаются, кроме того, наблюдается сильное коробление бумаги или тонкого картона после вставки блоков.

Тип 7. Переплетная крышка цельнокрытая с кантом. Корешок прямой или кругленный, углы прямые. Покровные материалы на тканевой основе, на бумажной основе, бумага с припрессованной пленкой. Материал для отстава – бумага (для кругленного корешка), картон (для прямого корешка).

Тип 8. Переплетная крышка с накладными сторонками и накладным корешком. Картонные сторонки загибают с четырех сторон. Корешок с картонным отставом с двух сторон. Сначала к блоку приклеивают корешок, а затем на форзацы – сторонки. Может применяться для изданий по искусству больших форматов или нестандартных форматов, альбомных спусков. Не нашла широкого применения из-за ручного изготовления и вставки.

Тип 9. Переплетные крышки с накладными сторонками и окантованным корешком. Предназначены для изданий скрепленных КБС или термонитями. К окантованному и обрезанному с трех сторон блоку с форзацами приклеивают накладные сторонки. Не нашел применения ввиду ручного присоединения сторонок.

Рассмотренные виды обложек и переплетных крышек представлены на рисунках 13.1 и 13.2.

Тип 1

Тип 2

Тип 3

Тип 4

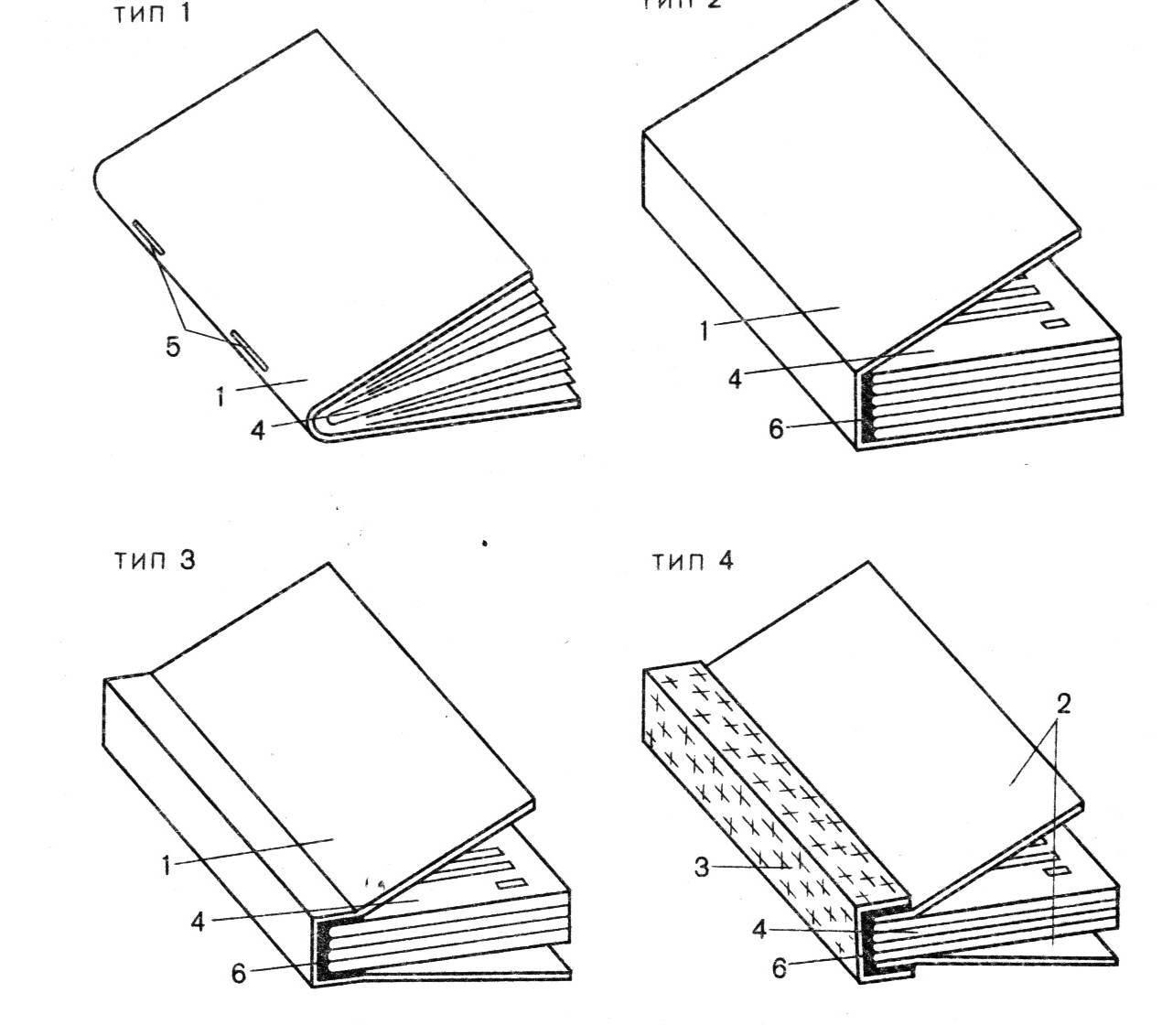

Рис. 13.1. Типы обложек:

1 – обложка; 2 – сторонки обложки; 3 – окантовочный материал;

4 – блок; 5 – проволочные скобы; 6 – клеевой слой

Наряду с рассмотренными типами обложек и переплетных крышек, в последнее время созданы новые варианты обложек и переплетных крышек.

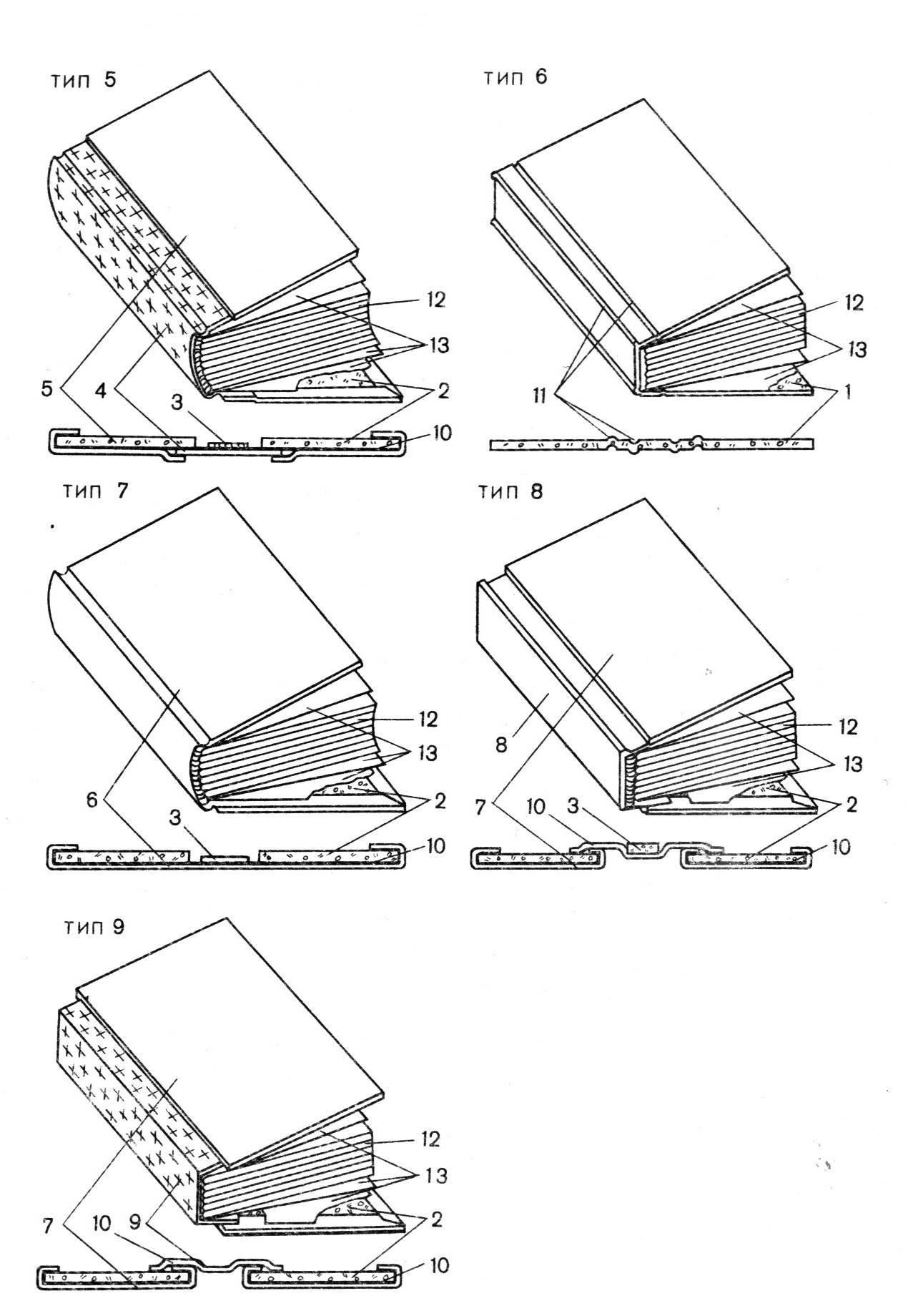

Рис. 13.2. Типы переплетных крышек:

1 – переплетная крышка; 2 – картонная сторонка; 3 – отстав; 4 – корешок крышки; 5 – покровная сторонка; 6 – покровный материал; 7 – накладная сторонка; 8 – накладной корешок; 9 – окантовочный материал; 10 – клеевой слой; 11 – линия биговки; 12 – блок; 13 – форзац

К ним относится интегральная переплетная крышка. Она представляет собой видоизмененный тип 6 переплетной крышки из одной детали, недостатком которой была малая жесткость углов и их быстрое разрушение. Интегральный переплет также состоит из одной детали картона, но со всех четырех сторон добавлен материал для формирования клапанов, которые после загибки и приклейки упрочняют крышку по периметру, позволяя проектировать канты у книги и повышать износостойкость углов переплетной крышки (рис. 13.3).

Рис. 13.3. Вид заготовки для интегральной переплетной крышки

Штрихами на заготовке указаны места сгибов с биговкой. После загибки и приклейки клапанов крышка готова к вставке. Изготавливается интегральный переплет на фальцевально-склеивающих линиях. В качестве покровного материала используется тонкий глазированный картон с предварительно запечатанной лицевой стороной, массой от 200 до 500 г/м². Поверхность может подвергаться отделке лакированием, припрессовкой полимерной пленки, тиснением фольгой. Интегральный переплет находит применение для школьных учебников, снижая их массу на 15–20 %; путеводителей, справочников, инструкций и т. п.

Другим типом новых обложек является обложка с клапанами. Ее также можно отнести к разновидности интегрального переплета. Она также является цельнокроеной, т.е. выполненной из одной заготовки картона или плотной бумаги. схема заготовки обложки с клапанами представлена на рисунке 13.4.

Рис. 13.4. Схема заготовки обложки с клапанами

На рисунке указаны места загибки клапанов с биговкой и биговки корешка. Обложка приклеивается к блоку по корешку с заходом на корешковое поле (крытье вроспуск), после загибки клапанов происходит упрочнение переднего края обложки и углов. Обложка выполняется из тех же материалов, что и интегральный переплет со всеми, предусмотренными способами отделки. Клапаны могут быть запечатаны как и лицевая сторона обложки. Клапаны могут также после загиба фиксироваться клеем. Для такой конструкции обложки может проектироваться и суперобложка.

Пластмассовые переплетные крышки изготавливаются из нескольких деталей путем их сварки, они могут быть двухслойными, трехслойными, цельнокрытыми и составными. В трехслойных крышках между слоями могут укладываться картонные сторонки или поролоновые прокладки. В зависимости от жесткости материалов крышки и сторонок, крышки могут быть жесткими или мягкими. Пластмассовые переплетные крышки применяются для беловых товаров: записных книжек, ежедневников и т.п. Материалом для изготовления служит пластифицированный поливинилхлорид (ПВХ), он может быть пигментированным (окрашенным) и прозрачным, жестким и эластичным. По поверхности ПВХ может производиться тиснение фольгой, инкрустация ПВХ другого цвета. Все это расширяет изобразительные возможности пластмассовых переплетных крышек. Для книжных изданий пластмассовые переплеты не используются, ввиду недостаточных возможностей в оформлении, склонности ПВХ к старению, невозможности его регенерации, сложности в подборе клея для вставки блоков в эти крышки. Последнее привело к тому, что пластмассовые переплетные крышки в большинстве изготавливаются для вставки блоков в карманы крышки.
