1.Первичные параметры однородной длинной линии

Электрические свойства длинной линии характеризуются первичными параметрами, т.е. параметрами, отнесёнными к единице длины линии(1 км в линиях проводной связи и 1м в радиосвязи). Первичными параметрами являются:

резистивное сопротивление единицы длины линии R – это сопротивление проводов линии единичной длинны.

индуктивность единицы длины линии L – определяется отношением магнитного потока, сцепляющегося с контуром единичной длины, к току, вызывающему этот поток. (Гн/км)

ёмкость единицы длины линии C – определяется отношением заряда, приходящегося на ед-цу длины линии, к напряжению между проводами линии.(Ф/км)

проводимость изоляции единицы длины линии G – обусловлена несовершенством изоляции и представляет собой активную составляющую проводимости изоляции между проводами, отнесённую к единице длины линии.

Если первичные параметры остаются пост на протяжении всей ее длины, то линия- однородная.

2. Уравнение передачи однородной длинной линии

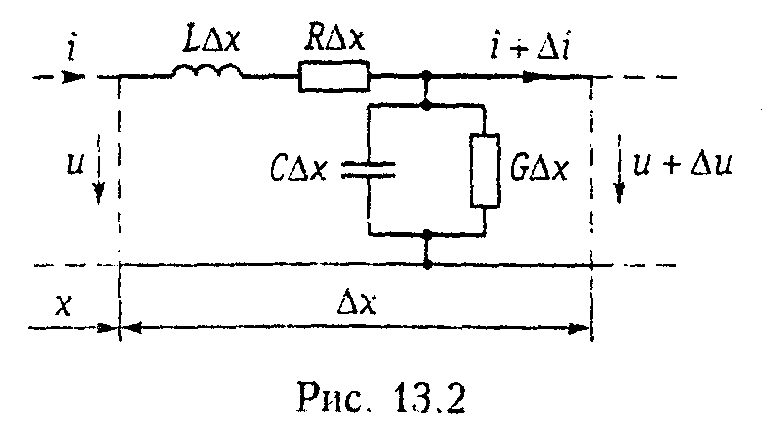

Выделим элементарный участок линии длиной Ах, находящийся на расстоянии х от начала линии

Уменьшение напряжения в конце участка линии Ах по сравнению с его началом вызвано падением напряжения на ин­дуктивности LΔx и сопротивлении RΔx.

X=0

;

Это есть уравнения передачи однородной длинной линии. Параметры γ и Z_B получили название коэффициента распространения и волнового сопротивления линии.

Если учесть, что

то уравнения передачи можно переписать в более компактной форме:

x=l

3.Падающие и отраженные волны в однородной длинной линии

Обозначим в уравнениях передачи Uп = (U₁ + I₁Z_B)/2 и U_o = (U₁ - I₁Z_B)/2.

уравнениям передачи для мгновенных значений напряжений и токов. Для простоты положим φ_п = φ₀ = 0.

Первое слагаемое

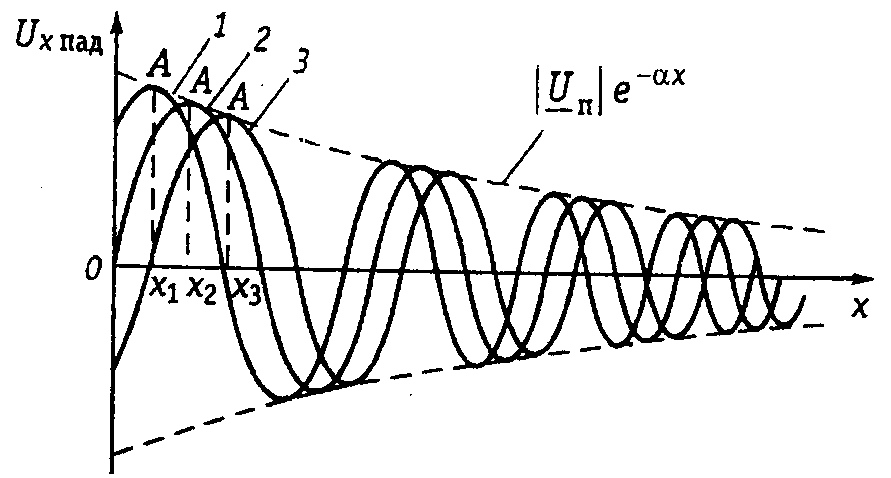

Т.о. уравнения первого слагаемого описывают волны напряжения и тока, распространяющиеся от начала к концу линии. Такие волны называются падающими.

Второе слагаемое

Эти слагаемые описывают волны точно такого же характера, как и падающие, но распространяющиеся в обратном направлении, т. е. от конца линии к началу. Эти волны называются отраженными волнами напряжения и тока. Амплитуды отраженных волн убывают от конца линии к началу, наибольшая амплитуда наблюдается в конце линии.

В соответствии с рассмотренной картиной можно сказать, что в установившемся режиме гармонических колебаний напряжение и ток в любой точке линии складываются из падающих и отраженных волн Напряжения и тока, т. е. u_x = u_x пад + u_xотр; i_x= i_xпад ⁺i_xотр. Отраженные волны возникают в конце линии.

4.Волновое сопротивление однородной длинной линии

Одним из вторичных параметров однородной линии является волновое сопротивление линии, определяемое через первичные параметры формулой:

При ω = 0 Z_B = ρ_в = √R/G и φ_в = 0, т. е. волновое сопротивле­ние чисто активное. Точно такой же характер имеет Zb при ω -> ∞: Z_B = ρ_{в B} =√L/C, φ_в =0.

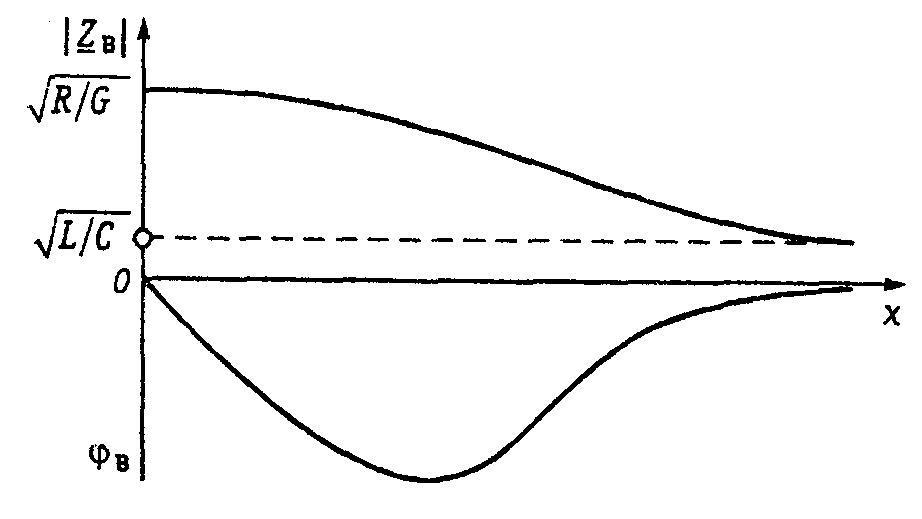

Для всех реально существующих цепей R/G > L/C, поэтому модуль волнового сопротивления с увеличением частоты уменьшается, стремясь к величине -√L/C. Угол φ_в изменяется от нулевого значения при ω = 0 до нулевого значения при ω -> ∞ ледовательно, на какой-то частоте он будет иметь максимум. Можно показать, что угол φ_в на всех частотах является отрицательным. Зависимостей модуля и угла волнового сопротивления однородной линии:

Физ смысл: Z_B =U_xпад/I_xпад т. е. волновое сопротивление линии выражает соотношение между амплитудами и фазами напряжения и тока падающей волны в любой точке линии. Волновое сопротивление не зависит от длины линии и является величиной постоянной
