Выполнение строительных чертежей
В основном строительные чертежи выполняются по тем же правилам, что и машиностроительные (те же методы проецирования, используются такие же типы линий, одинаковые условности построения разрезов и т. Д.). Однако есть у них и отличительные особенности, например, применяются другие масштабы, иначе наносятся размеры, иная последовательность выполнения чертежей и др.
При выполнении чертежей необходимо пользоваться строительными нормами и правилами-СниПами. Нормы – это узаконенные и научно обоснованные меры, приходящиеся на определенную принятую единицу измерения. Учащимся необходимо хорошо знать все условности, применяемые в строительных чертежах, для чего следует изучить ГОСТы:
ЕСКД-Единую систему конструкторской документации; СПДС-Систему проектной документации для строительства; инструкции по составу и оформлению чертежей жилых и общественных зданий и сооружений.
Строительные чертежи выполняются:
1. На стандартных листах чертежной бумаги по ГОСТ 2.301-68 (СТ СЭВ 1181-76);
2. Более тонкими линиями по ГОСТ 2.303-68 (СТ СЭВ 1179-78), в связи с чем контурная линия принимается толщиной не более 0,8 мм.
При обводке чертежа, выполняемого в масштабе 1:100, рекомендуется следующая толщина линий: линия земли-0,8 мм, линии контуров элежения, попавших в разрез, -0,6 мм, линии контура здания и проемов на фасаде-0,4 мм, линии элементов, не попавших в разрез, рисунок переплетов на фасаде, штриховые линии, выносные, размерные и пр.-0,2 мм. При обводке линий на чертеже надо знать, что элементы, которые нужно выделить, следует обвести более толстой линией даже при наличии других линий видимого контура. На чертежах железобетонных конструкций арматуру выделяют более толстой линией.
Надписи на всех технических чертежах принято выполнять чертежным шрифтом в соответствии с ГОСТ 2.304-81 (СТ СЭВ 851-78-СТ СЭВ 855-78). Допускается применение прямого (без наклона) шрифта с сохранением указанных в стандарте начертаний и размеров букв и цифр.
При выполнении строительных чертежей промышленных сооружений, общественных и жилых зданий в зависимости от их размеров применяются следующие масштабы: планы этажей, перекрытий, покрытий, фасады, монтажные схемы каркасов и т. П.-1:100, 1:200, 1:400; фрагменты фасадов, планы секций с показом мебели, секции фундаментов, планы и разрезы лестничных клеток, монтажные схемы (развертки) внутренних стен, схемы-1: 50, 1:100; планы фундаментов, подпольных каналов и т. П.-1:100, 1:200; развертки фундаментов- 1:100, разрезы по характерным местам, планы стропил -1:50, 1:100, 1:200; узлы-1:5, 1:10, 1:20; для кладочных планов стен при необходимости допускается масштаб 1:50.
Масштаб изображения следует принимать минимальный в зависимости от сложности изображения, но обеспечивающий четкость копий при современных способах размножения чертежей.
Направление взглядов для изображения видов и разрезов для зданий и сооружений принимается, как правило, по плану снизу вверх и справа налево.
Размеры на строительных чертежах наносят:
-в миллиметрах – на планах и разрезах зданий (допускается наносить размеры в сантиметрах, но в этом случае это указывается на чертеже в примечании); на рабочих чертежах отдельных узлов строительных конструкций;
-в метрах с тремя десятичными знаками – высотные отметки на разрезах;
-в метрах -на генеральных планах.
Для указания границ измерения служат тонкие сплошные линии (выносные). Между выносными линиями проводят размерные линии с таким расчетом, чтобы выносная линия выходила за нее на 2… 3 мм. Размерные линии на строительных чертежах допускается заканчивать засечкой в виде основной линии длиной 2… 4 мм под углом 45°, проводимой с наклоном вправо к размерной линии, при этом размерные линии должны выступать за крайние выносные линии на 1… 3 мм. Размерные цифры ставят над размерной линией на расстоянии 1 мм.
На строительных чертежах размеры допускается повторять и наносить в виде замкнутой цепи (рис. 41).
Рис. 41 – Размеры на чертежах
Допускается проводить размерные линии непосредственно к линиям видимого контура, осевым, центровым и другим линиям, но не допускается использовать линии контура, осевые, центровые и выносные в качестве размерных. При нанесении размеров следует в основном руководствоваться ГОСТ 2.307-68 (СТ СЭВ 1976-79, СТ СЭВ 2180-80).
На строительных чертежах различают три вида размеров:
-номинальные (расстояние между координационными осями зданий);
-конструктивные – размеры элементов строительных изделий отличаются от номинальных на нормированный зазор, установленный нормами (толщина шва и др.);
-натурные – фактический размер элементов построенного здания;

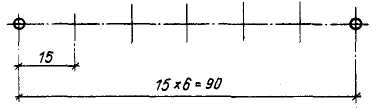

При расположении ряда одинаковых элементов на равных расстояниях друг от друга (например, стен здания, отверстий и т. П.) размеры между элементами проставляются только в начале и конце ряда или указывается расстояние между крайними элементами (рис. 42).
Рис. 42
Отметки для привязки элементов здания (сооружения) по высоте указываются в метрах с тремя десятичными знаками после запятой.
За условную нулевую отметку, как правило, принимается отметка чистого пола 1-го этажа, обозначаемая 0,000.
Отметки ниже нулевого уровня обозначаются со знаком минус, например — 0,250; отметки выше условной нулевой указываются без знака, например 3,100.

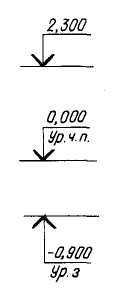

Графическое
обозначение отметки (рис.
43) дается в виде угольника.
Рис. 43 – Отметки для привязки
Рис. 44 – Отметка уровня чистого пола
Координационные отметки уровней чистых полов следует располагать так, чтобы они совмещались с горизонтальными модульными координационными плоскостями, расстояния между которыми определяют координационные высоты этажей.
Координационные отметки верха чердачных перекрытий и перекрытий, совмещенных с кровлей (за исключением помещений с подвесным потолком), толщина которых условно принята равной толщине междуэтажного перекрытия, а при отсутствии таких перекрытий –координационные отметки низа несущих конструкций покрытий (стропильных ферм, балок) на опоре у наружных стен также следует совмещать с горизонтальными модульными координационными плоскостями. Минимальная высота букв и цифр на чертежах, выполненных карандашом, 3,5 мм. Название изображения наносится над изображением с минимальным разрывом. Название изображений и заголовки текстовых указаний допускается подчеркивать тонкой линией. Заголовки ведомостей и таблиц следует наносить над ними вне рамки и не подчеркивать. Если на листе расположено одно изображение (или группа изображении с общим названием), то его название (или общее название группы) приводится только в основной надписи.
