Задания к листу 1-4

П

60

61

62

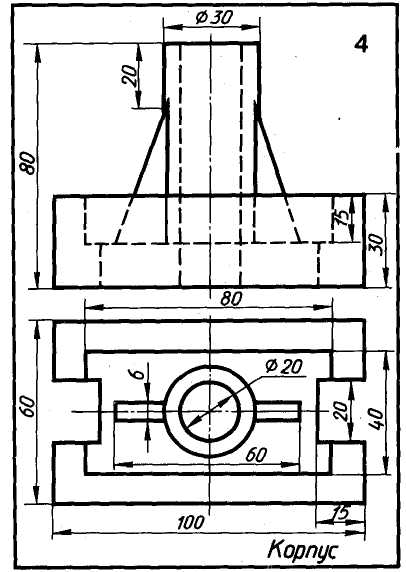

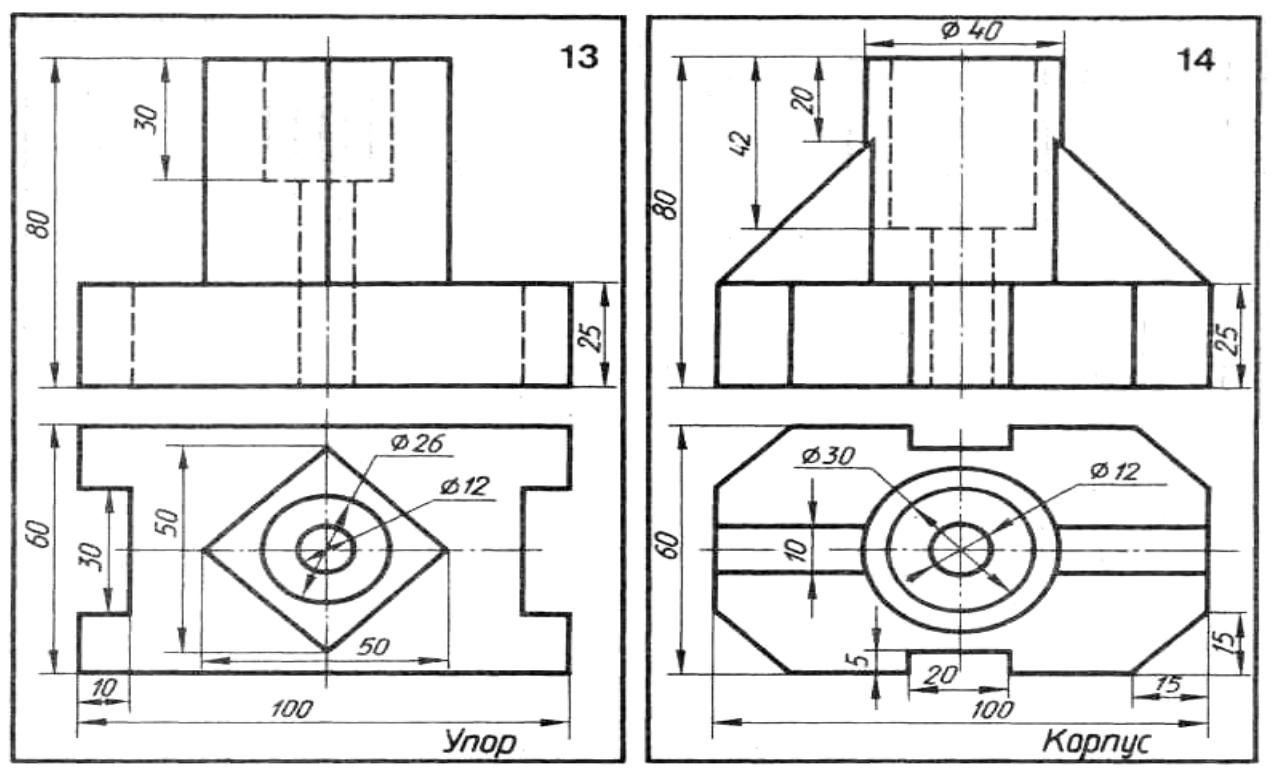

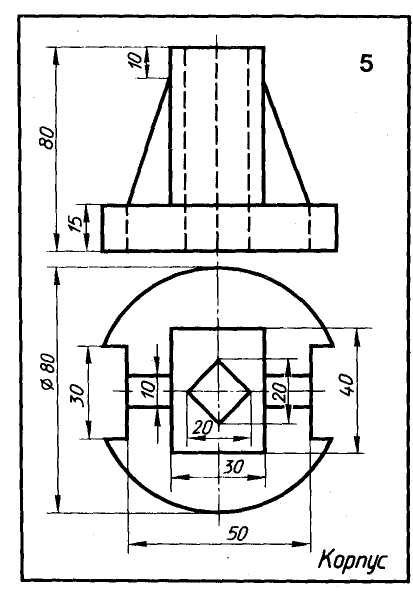

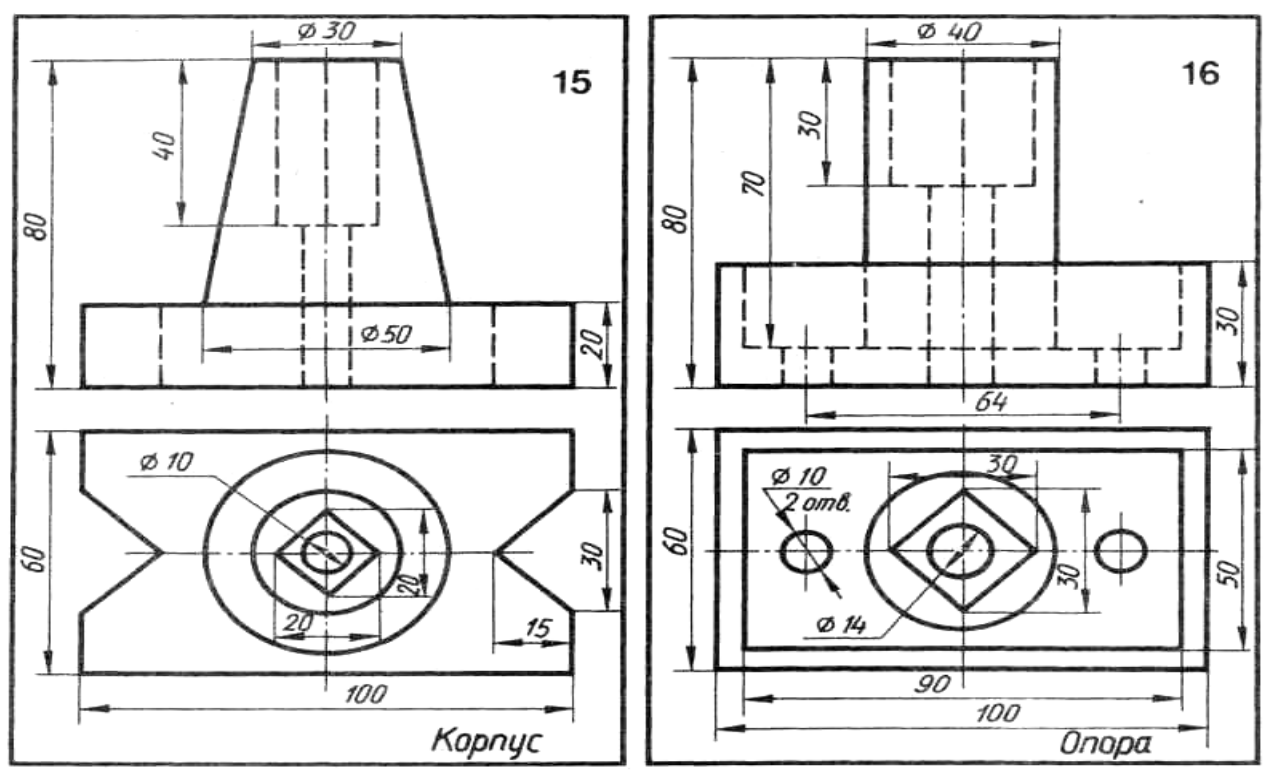

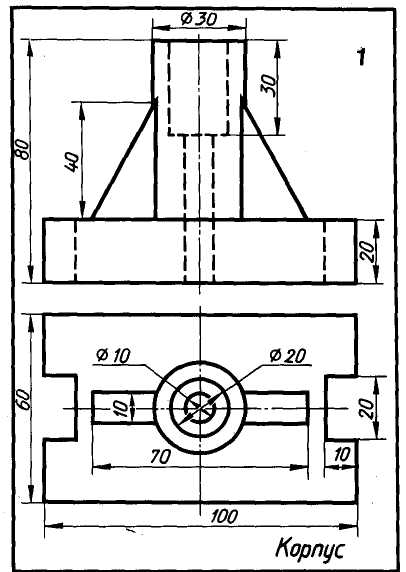

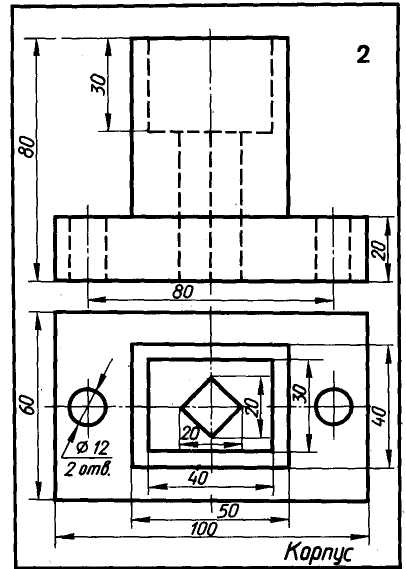

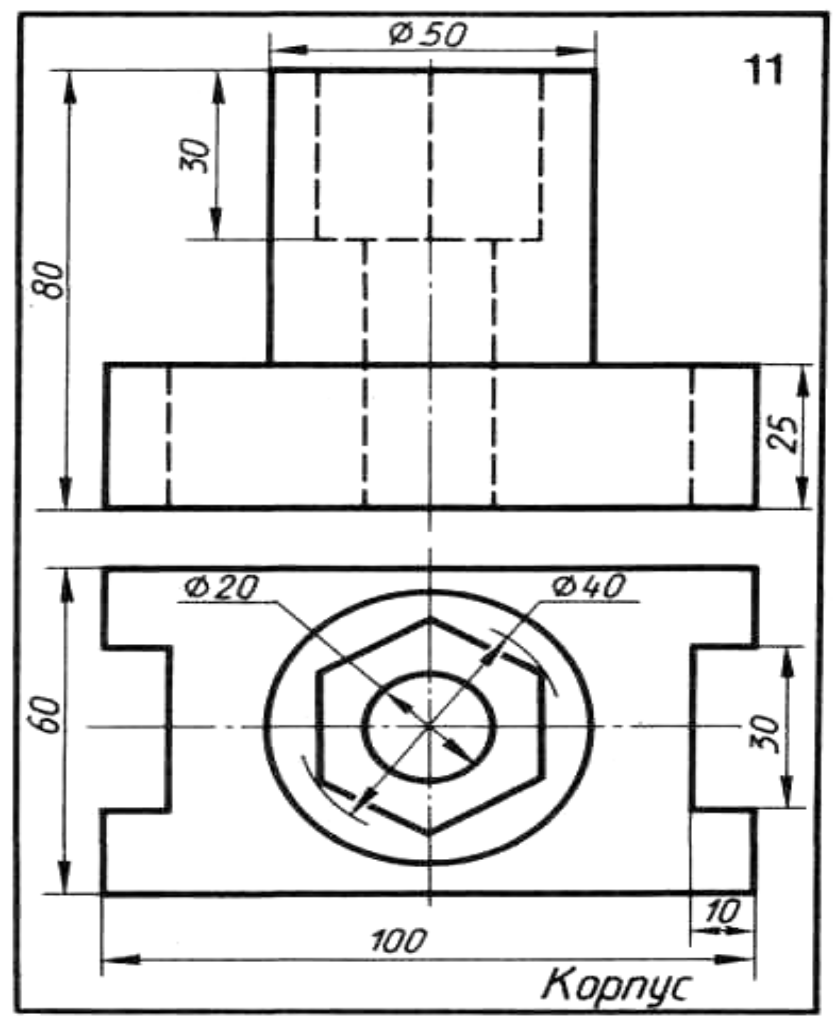

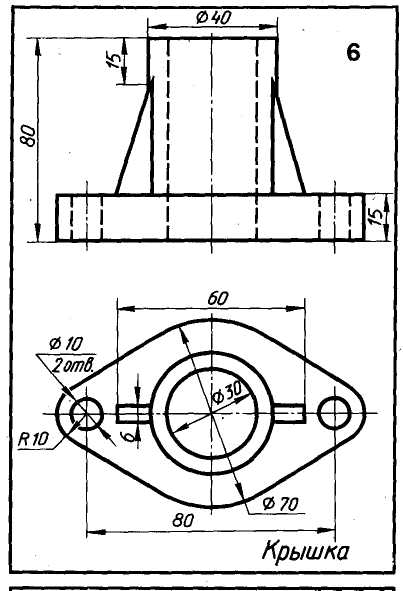

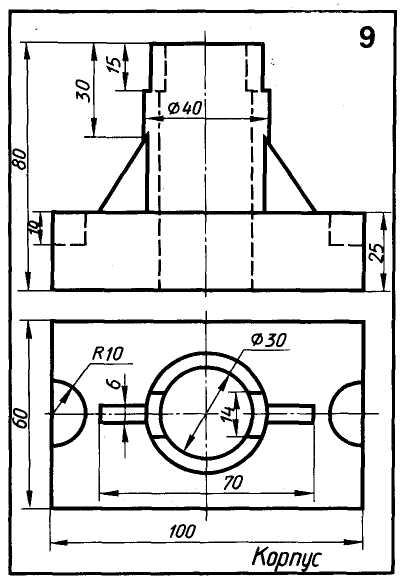

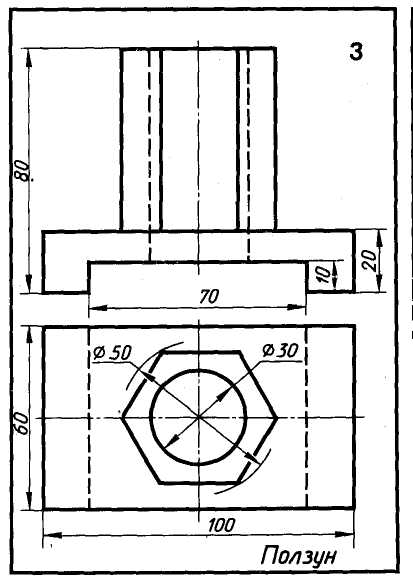

о двум видам детали построить третий.

63

64

65

66

67

68

69 70

71

72 73

74

Методические указания к листу 1-5.

Необходимо выполнить резьбовое соединение болтом. К сборочному чертежу (соединение деталей болтом) выполнить спецификацию.

Образец выполнения листа показан на рис.25. Сборочный чертеж выполняется на листе чертежной бумаги формата А4, спецификация к сборочному чертежу – на листе формата А4. Образец спецификации показан на рис. 26.

Варианты заданий, диаметр резьбы болта и высота скрепляемых деталей m и n приведены в таблице 4. Остальные размеры болта, гайки и шайбы определяют приближенно по условным соотношениям в зависимости от наружного диаметра резьбы d.

Болтовое соединение (болтом и гайкой)

Болтовое соединение применяют для скрепления двух и более деталей. Болт проводят через отверстия всех соединяемых деталей.

В болтовое соединение входят: болт, гайка, шайба и соединяемые детали. Шайбу подкладывают под гайку для предохранения поверхности детали от повреждения гайкой или для предотвращения возможного самоотвинчивания гайки (пружинную шайбу).

Изображение такого соединения слагается из изображений: болта, гайки, шайбы и частей скрепляемых деталей.

Определяющими размерами болта в соединении служат толщина скрепляемых деталей m и n и диаметр стержня болта, равный диаметру резьбы d. Конструкцию соединения удобнее всего показывать на разрезе, плоскость которого проходит через ось болта и совмещенные с ней оси отверстий соединяемых деталей.

Болт, как сплошное тело, показывают нерассеченным. Гайку и шайбу принято показывать также без разреза. Диаметр сквозных цилиндрических отверстий находят в ГОСТ 11284-75 по диаметру резьбы болта. Зазоры между стенками отверстий болта показывают на чертеже условно увеличенными.

Длина болта может быть подсчитана по формуле

l=m+n+s+H+k,

где m и n-толщина соединяемых изделий;

s-толщина шайбы, мм;

H-высота гайки, мм;

k-длина выступающего над гайкой конца болта в мм.

Подсчитав длину болта по табл.4, подбирают ближайшее значение l в зависимости от диаметра d.

Пример: m=20,n=30,d=22мм

S=0,15d=3,3 мм

H=0,8d=17,6мм

k=0,3d=6,6мм

l=20+30+3,3 +17,6 +6,6=77,5мм

Эту величину сравниваем со стандартными длинами болтов М22 в ГОСТ 7798-70.В таблице имеется два ближайших значения 75 и 80 мм. Выбирают длину болта 80 мм как ближайшую большую к подсчитанной. В той же таблице находят длину нарезанной части стержня болта lo=50мм (при l =80мм и d=22мм).

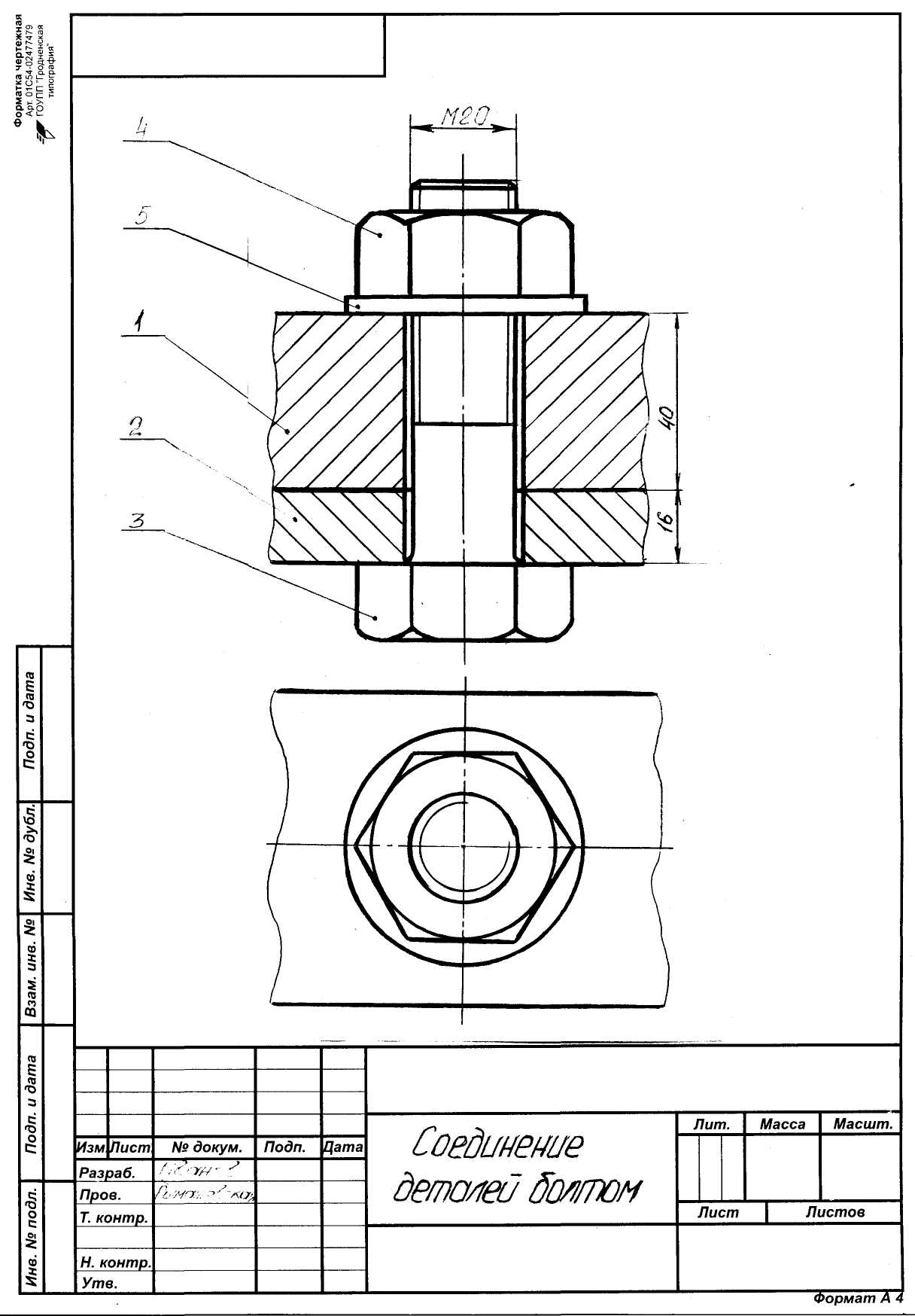

Рис. 25 – Пример выполнения листа 1-5

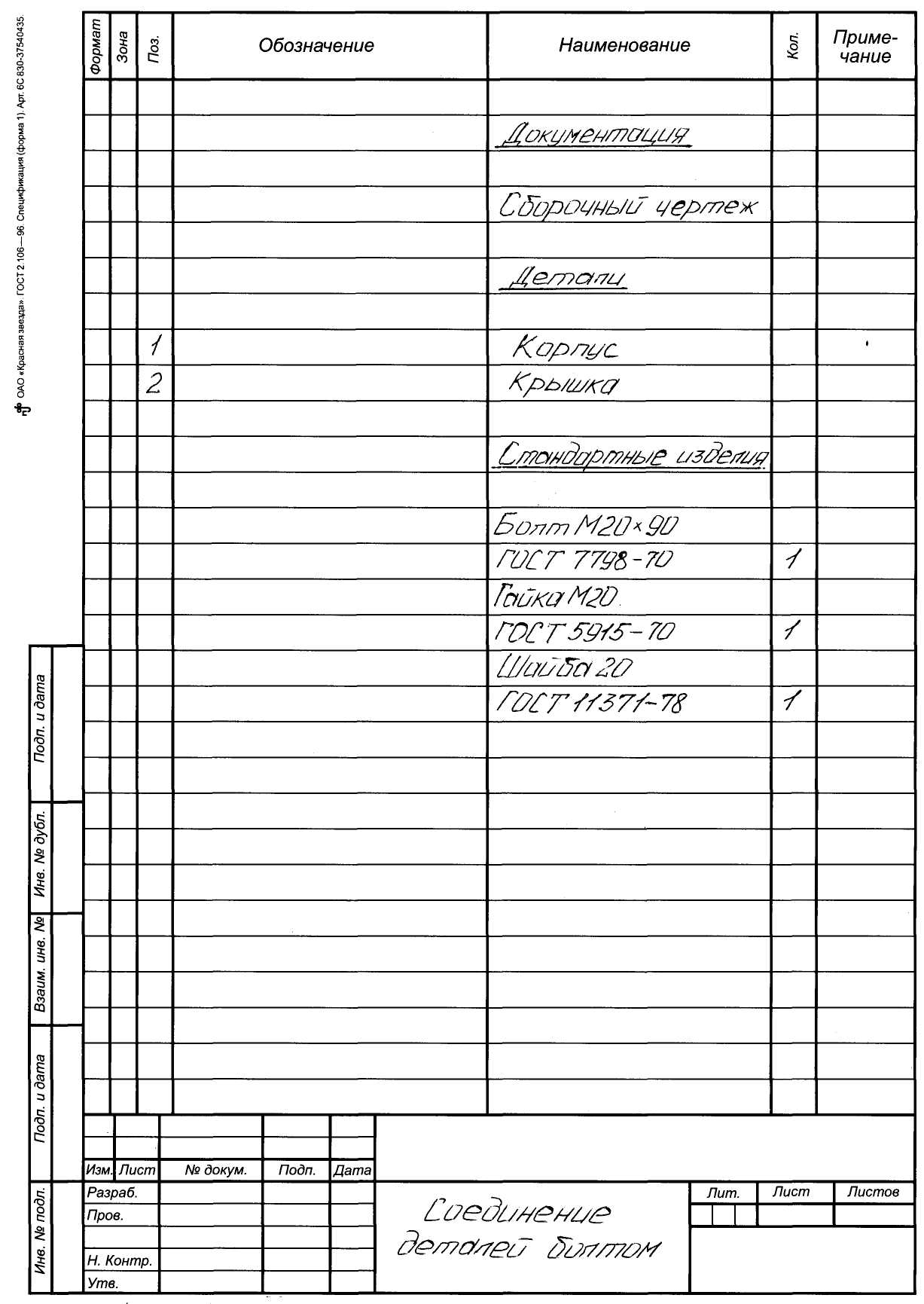

Рис. 26 – Пример выполнения спецификации
