2.3. Комплексный чертеж плоскости
Плоскость есть такое множество точек, основные свойства которого выражаются следующими аксиомами: Через три точки, не принадлежащие одной прямой, проходит одна и только одна плоскость. Следствия:
через прямую и не принадлежащую ей точку можно провести одну и только одну плоскость;
через две пересекающиеся прямые можно провести одну и только одну плоскость;
через две различные параллельные прямые можно провести только одну плоскость.
Прямая, проходящая через любые две различные точки плоскости, принадлежит этой плоcкости (если две точки прямой принадлежат плоскости, то и все точки этой прямой принадлежат плоскости).
Если две различные плоскости имеют общую точку, то их пересечение есть прямая (две плоскости пересекаются по прямой линии).

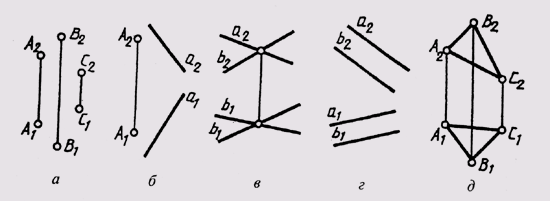

Плоскость может занимать различные положения относительно плоскостей проекций. Плоскость, не параллельная и не перпендикулярная ни одной из плоскостей проекций, называется плоскостью общего положения. Задать плоскость на чертеже проекциями множества ее точек практически невозможно, т. к. проекции точек плоскости покроют плоскости проекций и мы не получим на них никаких изображений. Поэтому плоскость на чертеже задают проекциями таких принадлежащих ей геометрических фигур, которые однозначно определяют ее положение в пространстве и позволяют построить любую ее точку. На основании аксиомы 1 и следствий из нее плоскость общего положения на чертеже можно задать (рис. 2.3. а, б, в, г, д):
Рис 2.3
а) проекциями трех точек, не принадлежащих одной прямой линии; б) проекциями прямой и не принадлежащей ей точки; в) проекциями двух пересекающихся прямых; г) проекциями двух различных параллельных прямых; д) проекциями плоской фигуры.
Плоскость, не перпендикулярная ни одной из плоскостей проекций, называется плоскостью общего положения. Плоскость, перпендикулярная хотя бы одной из плоскостей проекций, называется плоскостью частного положения.
ОБЩИЕ ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ
Форматы
Форматы листов чертежей и других документов, предусмотренных стандартами на конструкторскую документацию, устанавливает стандарт 2.301-68.
Форматы листов определяются размерами внешней рамки. Каждому обозначению соответствует определенный размер основного формата. Обозначения и размеры форматов приведены в табл. 1.
Таблица 1
Обозначения форматов |
Размеры сторон формата, мм |
А0 А1 А2 А3 А4 А5 |
1189841 594841 594420 297420 297210 148210 |
Допускается применение дополнительных форматов, образованных увеличением коротких сторон основных форматов на величину, кратную их размерам (2, 3 ... 9), например дополнительный формат АЗ4 имеет размеры (420 1189). Все форматы за исключением А4 могут располагаться как вертикально, так и горизонтально. Формат А4 располагается только вертикально.
Каждый чертеж имеет рамку, которая ограничивает поле чертежа. Внутреннюю рамку проводят сплошными основными линиями: с трёх сторон на расстоянии 5 мм от края листа, а слева – на расстоянии 20 мм. С левой стороны формата при этом располагается поле для подшивки чертежа (рис. 1).
Масштабы
Изображение предмета на чертеже может быть выполнено в натуральную величину, уменьшенным или увеличенным. Отношение всех линейных размеров изображения предмета на чертеже к их натуральной величине называется масштабом.
ГОСТ 2.302—68 устанавливает следующий ряд масштабов изображений на чертежах:
масштабы уменьшения —1:2; 1 :2,5; 1:4; 1:5; 1 : 10; 1:15; 1 :20; 1 :25; 1 : 40; 1 : 75; 1 : 100; 1.
натуральная величина — 1:1;
масштабы увеличения — 2 : 1; 2,5 : 1; 4:1; 5:1; 10 : 1; 40 : 1; 50: 1; 100: 1;
Изображение предмета на чертеже в масштабе увеличения или уменьшения не предусматривает целей определения его размеров, оно вызвано только необходимостью правильного зрительного восприятия формы изображаемого предмета, поэтому, независимо от масштаба изображения, размеры на чертеже проставляются действительные.
Масштаб в основной надписи чертежа обозначается по типу 1:1; 1 : 2; 2 : 1 и т. д. Масштабы изображения, отличающиеся от указанного в основной надписи чертежа, указывают непосредственно после надписи, относящейся к данному изображению, по типу: А (1 : 10), А —А (2:5).
Линии
Начертания, толщины и основные назначения девяти типов линий, применяемых на чертежах, устанавливает стандарт 2.303-68. В учебных чертежах наиболее часто используются шесть типов линий.
Сплошная толстая основная линия.
Толщина s ≈ 0,5 …
1,4 мм (на учебных чертежах рекомендуется
s ≈ 0,8 … 1 мм). Назначение:
изображение линий видимого контура,
линий контура сечений (вынесенного и
входящего в состав разреза), внутренняя
рамка чертежа и др.
Сплошная тонкая линия. Толщина от s/3 до s/2. Назначение: изображение линий контура наложенного сечения, линий размерных и выносных, линий штриховки, линий – выносок.
Штрихпунктирная тонкая линия. Толщина от s/3 до s/2. Назначение: изображение линий осевых и центровых, линий сечений, являющихся осями симметрии для наложенных или вынесенных сечений.
Штриховая линия. Толщина линии от s/3 до s/2. Назначение: изображение линий невидимого контура.
Сплошная волнистая линия. Толщина линии от s/3 до s/2. Назначение: изображение линий обрыва, линий разграничения вида и разреза.
Разомкнутая линия. Толщина линии от s до 1,5s. Назначение: изображение положений секущих плоскостей простых и сложных разрезов и сечений.
Заметим, что штрихпунктирные линии, применяемые в качестве центровых линий, должны пересекаться между собой длинными штрихами. Штрихпунктирную линию, применяемую в качестве центровой линии окружности с диаметром менее 12 мм, рекомендуется заменять сплошной тонкой линией. Штрихи (также промежутки между ними) должны быть приблизительно одинаковой длины.
Шрифты чертежные
Все надписи на чертежах должны выполняться стандартным чертежным шрифтом. Чертежный шрифт применяют также для выполнения надписей на других технических документах. При этом буквы шрифта, цифры, отдельные надписи и текст выполняют от руки. Отдельные надписи могут состоять из одних прописных букв. Цифры, встречающиеся в тексте, также выполняются высотой, равной высоте прописных букв.
Все надписи и размерные числа на чертежах должны быть четкими и ясными. Выполняются надписи шрифтами, предусмотренными ГОСТ 2.304—81 «Шрифты чертежные». Эти шрифты включают русский, латинский и греческий алфавиты, а также арабские и римские цифры.
Стандарт устанавливает следующие размеры шрифта: (1,8); 2,5; 3.5;5;7; 10; 14;20;28;40. Размер шрифта h определяет высоту прописных (заглавных) букв и цифр в миллиметрах.
|
|
|
|
|
|
|
|
|
|
|
|
Стандартом установлены следующие два типа шрифта в зависимости от толщины d линий шрифта: тип A (d = 1 /14h) без наклона и с наклоном около 75° к горизонтальной строке; тип Б (d= 1/10h) без наклона и с наклоном под 75°. На рис. 6 приведена форма букв русского алфавита и арабских цифр, выполненных шрифтом Б без наклона.
Вопросы:
Что представляет из себя комплексный чертеж точки?
Какие масштабы допускаются на чертежах?
Размеры чертежных шрифтов.
