Экзаменационный билет №27

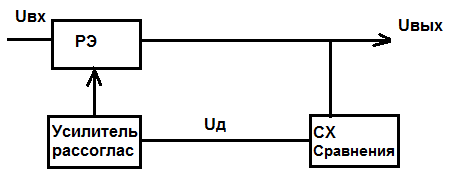

Структурная схема компенсационного стабилизатора напряжения с последовательным включением регулирующего элемента. Принцип действия.
Выходное напряжение подается на схему сравнения, где оно сравнивается с заданым значением выходного напряжения. При отклонении выходного напряжения от заданого появляется сигнал рассогласования, который подается на вход усилителя рассогласования, а далее на регулирующий элемент. Воздействие этого напряжения (сигнала) приводит к изменению внутреннего сопротивления регулирующего элемента, а значит и изменению напряжения на нем (падению и возрастанию). При правильном подборе параметров схемы и изменения падения напряжения на регулирующем элементе должно скомпенсировать отклонение выходного напряжения от заданного значения. Таким образом, по окончанию процесса стабилизации выходное напряжение остается постоянным. Схема с параллельным включением используется в маломощных источниках питания и обладает меньшим КПД в отличие от последовательного включения регулирующего элемента.
. Принцип действия формирователя сигнала power good.
ДЛЯ ПЕРЕКЛЮЧЕНИЯ запуска ПК в системной плате организованной задержкой питания на время пока не закончатся переходные процессы в блоке питания и на выходе не установятся номинальные значения выходных напряжений Задржка 0.1-0.5 с сигнал POWER GOOD ПРЕДСТАВЛЯЕТ уровень логической 1 который предназначен для начальной установки системной платы,контроь выходного напряжения в пределах выходного напряжения.
Время переключения режимов характерезует инерционное ИБП для различных источников составляет от 4-15 мили/с
