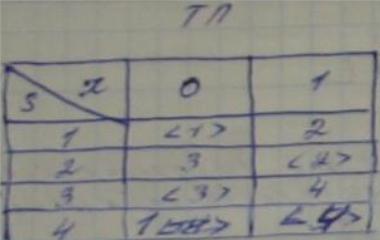

24. Составление таблиц переходов по временной диаграмме. Минимизация таблицы переходов.

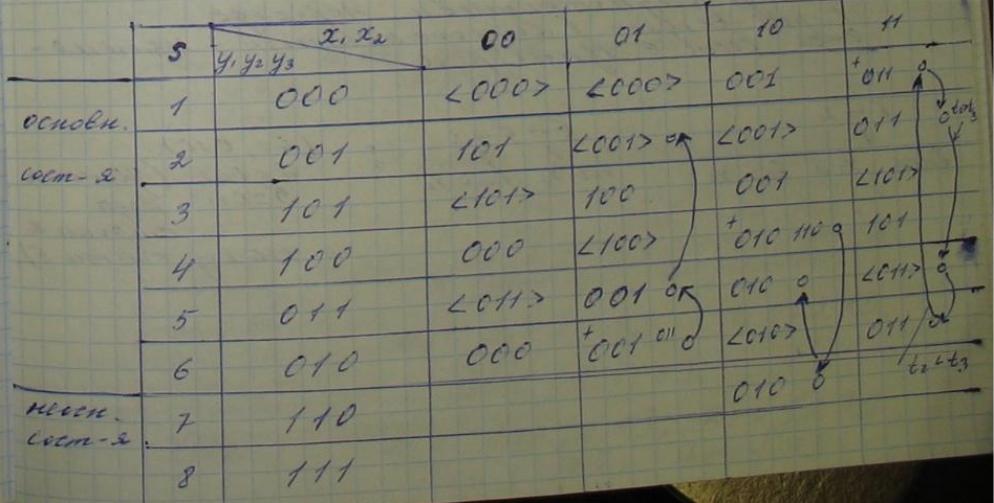

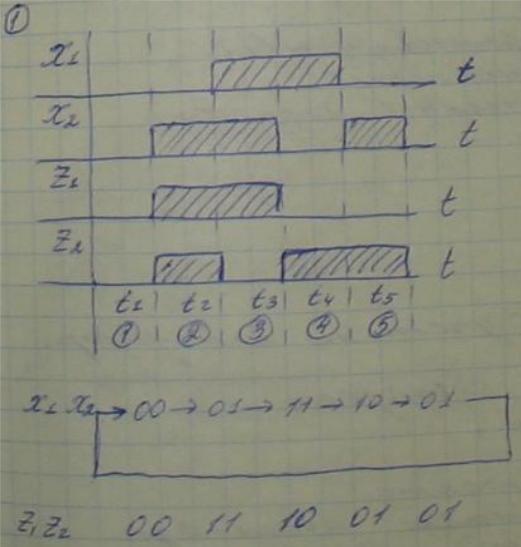

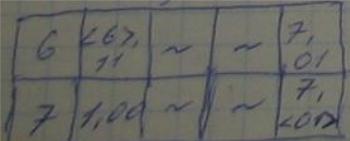

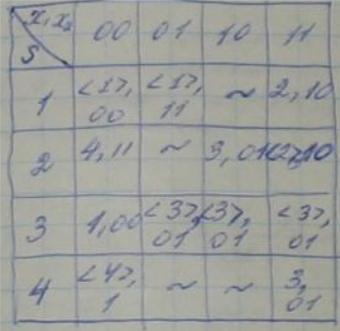

Для 1-й диаграммы: 1- вводится нач.состояние t1: S1=1, x1x2=00, z1z2=00; 2-для каждого нового такта вводится новое устоячивое состояние

ai=(1-7) – первичная ТП.

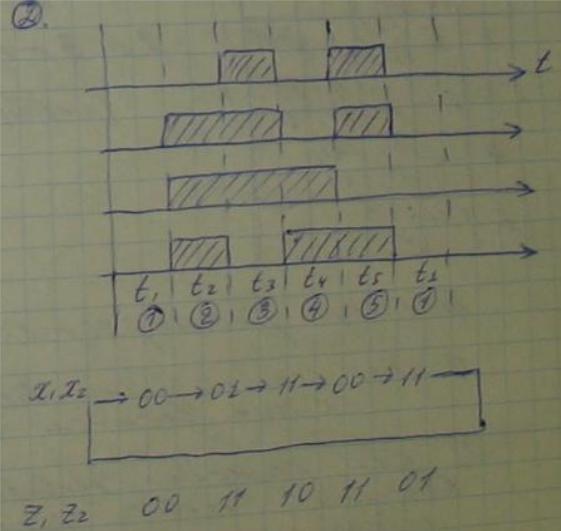

2 и 3 – непротиворечивое заполнение(совместимые строки). Таблица расширяется с учетом 2-й диаграммы: - нач.состояние 2-й ВВП совпадает с начальным состоянием 1-й; 2-для каждого нового такта вводится новое устоячивое состояние за исключением тех тактов, которые составляют отрезок ранее рассмотренной последовательности.

~ - знак безразличного состояния.

Одинаковые строки определяют одинаковое состояние, поэтому их можно объединить. Образуются совместимые строки.

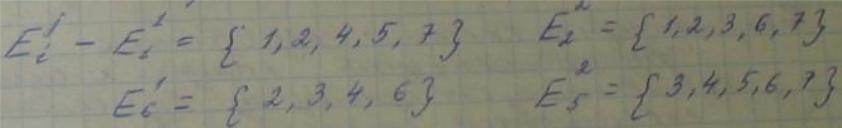

Е max – максимальное подмножество совместимых строк. Для мимизации ТП необходимо находить Emax. Алгоритм мимизации: 1- находятся множества E_i^j ожество строк, у которых в столбцах j проставлены цифры, в троке I или ~

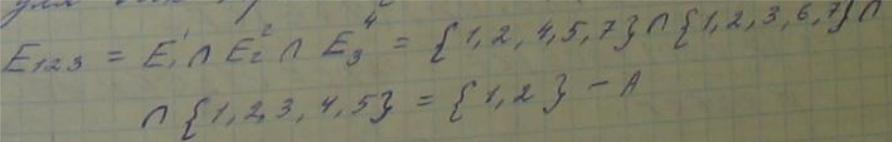

2- находят множества для всех троек

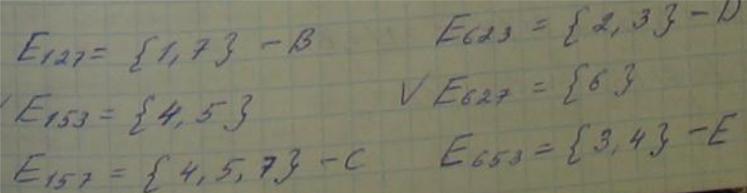

3- из полученных множеств исключаются те, которые полностью входят в другие множества.

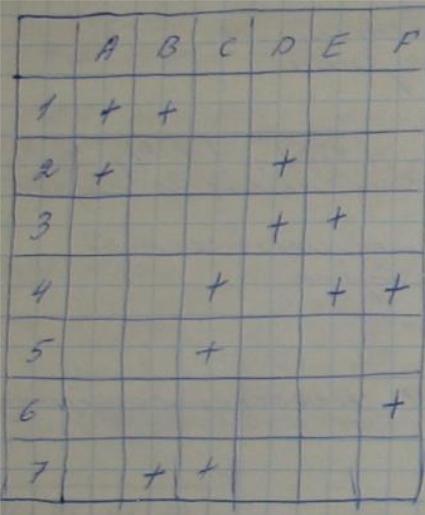

Оставшиеся множества образуют Emax. 4-состаляется таблица покрытий:

В клетке проставляется метка, если данная строка входит в Emax. Находится min число столбцов такое, что каждая строка имеет метку хотя бы в одном столбце (задача покрытий). Q-конъюнкция дизъюнкции (каждая функция соответствует строке и составляется из обозначений столбцов, в которой стоит метка в этой строке);

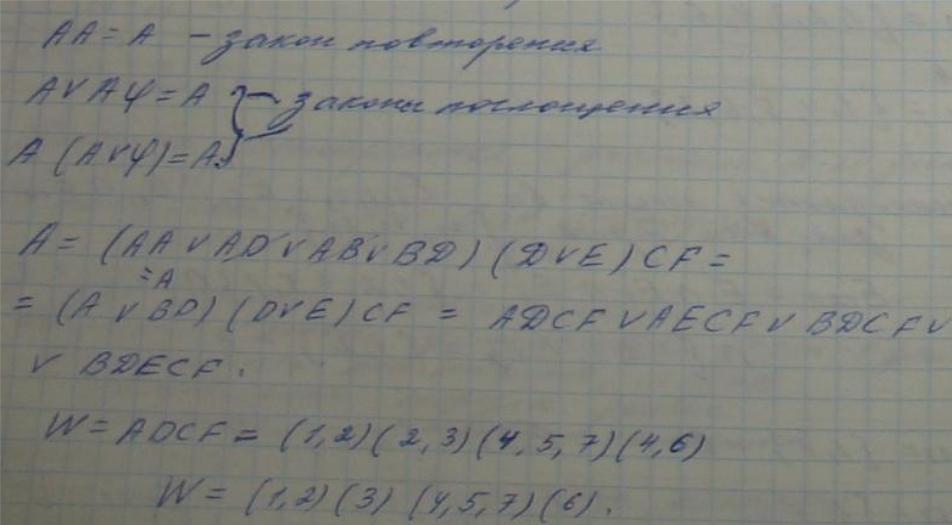

Р аскрываются скобки и получается дизъюнкция конъюнкции, каждая конъюнкция соответствует одному из вариантов совмещения строк.

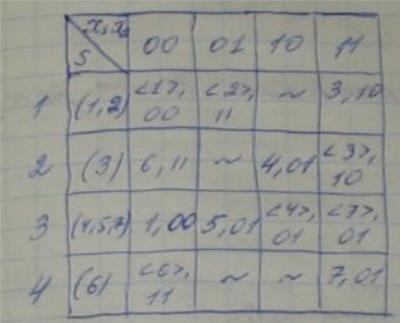

Производится совмещение строк

25. Состязания в многотактных схемах. Понятие о критических и некритических состязаниях.

р еле y1 включается через контакты 14-13 реле y2

р еле y1 и y2 остаются под током.

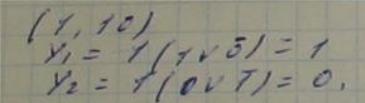

особенности перехода: включаются 2 реле одновременно (т.е. происходит состязание). Работа схемы становится зависимой от временных параметров срабатывания реле.

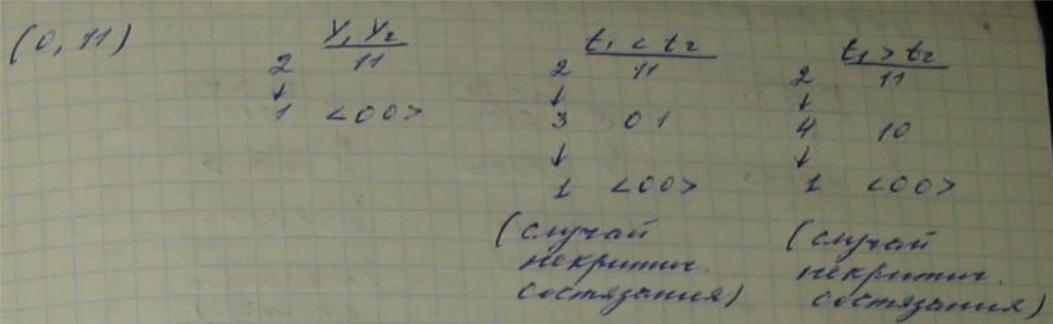

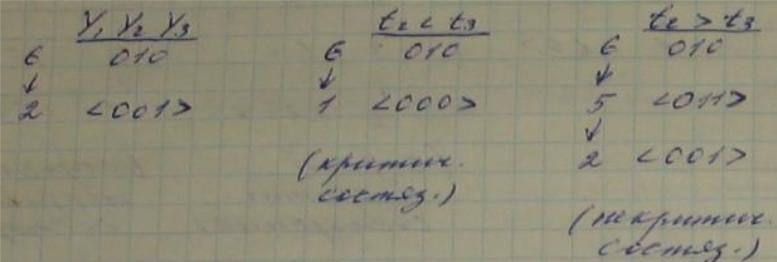

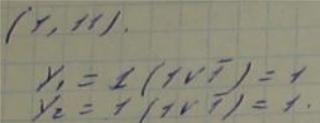

Включается у2 через контакт 11-13, реле у2 размыкает контакт 21-23, чем исключается возможность включения у2. следовательно вместо состязания 2 схемы приходит в состязание 4, что нарушает алгоритм работы схемы (критическое состязание)

26. Исключение критических состязаний за счет введения задержек и путем преобразования таблицы переходов.

1. Введение задержек. (01, 010)

t2>t3: необходимо обеспечить данный случай. Для тригерных схем включают линию задержек. Недостатки: медленность действий; необходимо рассматривать отдельно каждый случай состязания; неуниверсальный способ, т.е. не дает решение всегда.

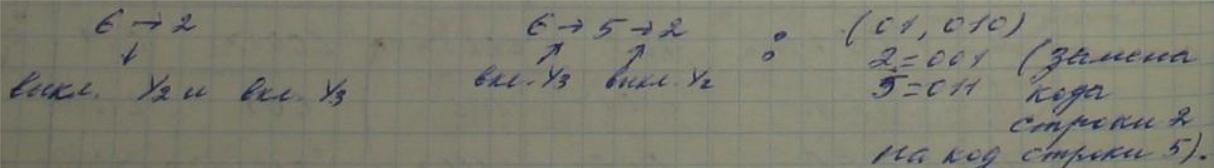

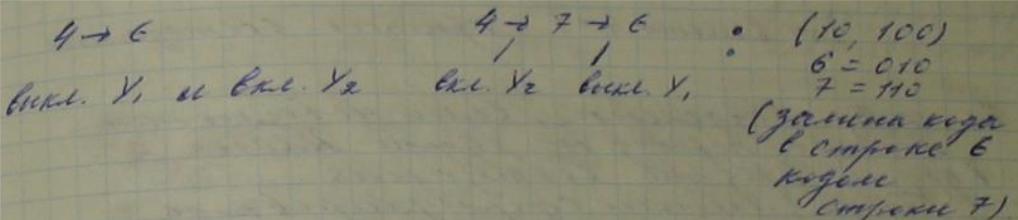

Преобразование ТП: однотактный переход в котором есть состязание, заменяется на многотактный переход такой, что в каждом однотактном переходе, которые входят в многотактный, изменяется состояние одного реле.
