1. Электрические сети:

Электрической сетью называется совокупность электроустано­вок для передачи и распределения электроэнергии, состоящая из подстанций и распределительных устройств, соединенных линия­ми электропередачи, и работающая на определенной территории.

Электрическая сеть объекта электроснабжения, называемая сис­темой электроснабжения объекта, является продолжением элект­рической системы. Система электроснабжения объекта объединяет понижающие и преобразовательные подстанции, распределитель­ные пункты, электроприемники и ЛЭП.

Прием, преобразование и распределение электроэнергии проис­ходят на подстанции - электроустановке, состоящей из трансфор­маторов или иных преобразователей электроэнергии, распредели­тельных устройств, устройств управления, защиты, измерения и вспомогательных устройств.

Распределение поступающей электроэнергии без ее преобразо­вания или трансформации выполняется на распределительных под­станциях (РП).

Электрические сети подразделяют по следующим признакам.

1. Напряжение сети. Сети могут быть напряжением до1 кВ - низковольтными, или низкого напряжения (НН), и выше 1 кВ - высоковольтными, или высокого напряжения (ВН).

2 . Род тока. Сети могут быть постоянного и переменного тока. Электрические сети выполняются в основном по системе трехфаз­ного переменного тока, что является наиболее целесообразным, по­скольку при этом может производиться трансформация электроэнергии. При большом числе од­нофазных приемников от трех­фазных сетей осуществляются од­нофазные ответвления. Принятая частота переменного тока в ЕЭС России равна 50 Гц.

Рис. 1.1. Условные обозначе­ния элементов электрической системы

3. Назначение. По харак­теру потребителей и от назначе­ния территории, на которой они находятся, различают: сети в го­родах, сети промышленных пред­приятий, сети электрического транспорта, сети в сельской местности. Кроме того, имеются рай­онные сети, предназначенные для соединения, крупных электричес­ких станций и подстанций на напряжении выше 35 кВ; сети межсистемных связей, предназначенные для соединения крупных электроэнергетических систем на напряжении 330, 500 и 750 кВ. Кро­ме того, применяют понятия: питающие и распределительные сети.

2. Структура потребителей и понятие о графиках их электрических нагрузок

В зависимости от выполняемых функций, возможностей обеспе­чения схемы питания от энергосистемы, величины и режимов по­требления электроэнергии и мощности, особенностей правил пользования электроэнергией потребителей электроэнергии приня­то делить на следующие основные группы:

промышленные и приравненные к ним;

производственные сельскохозяйственные;

бытовые;

общественно-коммунальные (учреждения, организации, пред­приятия торговли и общественного питания и др.).

К промышленным потребителям приравнены следующие пред­приятия: строительные, транспорта, шахты, рудники, карьеры, не­фтяные, газовые и другие промыслы, связи, коммунального хозяй­ства и бытового обслуживания.

Промышленные потребители являются наиболее энергоемкой группой потребителей электрической энергии.

Каждая из групп потребителей име­ет определенный режим работы. Так, например, электрическая нагрузка от коммунально-бытовых потребителей с преимущественно осветительной на­грузкой отличается большой неравно­мерностью в различное время суток. Днем нагрузка небольшая, к вечеру она возрастает до максимума, ночью она резко падает и к утру вновь возраста­ет. Электрическая нагрузка промыш­ленных предприятий более равномер­на в течение дня и зависит от вида производства, режима рабочего дня и числа смен.

Наглядное представление о характере изменения электрических нагрузок во времени дают графики нагрузок. По продолжительно­сти они могут быть суточными и годовыми. Если откладывать по оси абсцисс часы суток, а по оси ординат потребляемую в каждый момент времени мощность в процентах от максимальной мощнос-

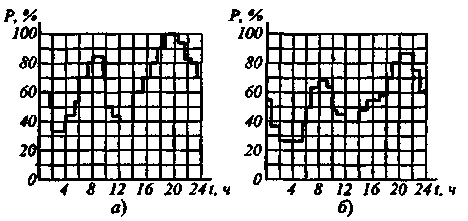

Рис. 1.4. Суточные графики электрической нагрузки крупного города: а - зимой; б - летом

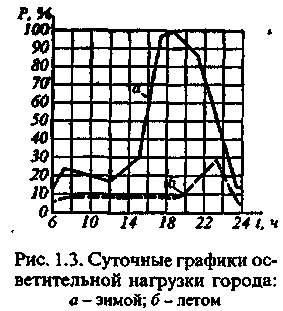

ти, то получим суточный график нагрузки. На рис. 1.3 изображены суточные графики освети- тельной нагрузки города для зимнего (ок­тябрь - март) и летнего (апрель - сентябрь) периодов. Максималь­ная нагрузка для зимних суток наступает между 17 и 20 ч (кривая а), а для летних суток - между 22 и 23 ч (кривая б). Таким образом, летний максимум (мощность в часы пик) наступает позднее и зна­чительно меньше по величине, чем зимой. Дневной минимум также уменьшается.

На рис. 1.4 изображены характерные суточные графики актив­ной мощности (в процентах от максимальной мощности) крупного города с учетом нагрузок освещения, а также силового оборудова­ния коммунальных предприятий, электрифицированного транспор­та и др.
