4.2 Схематическое изображение полей допусков. Эскизы сопряжения и его деталей

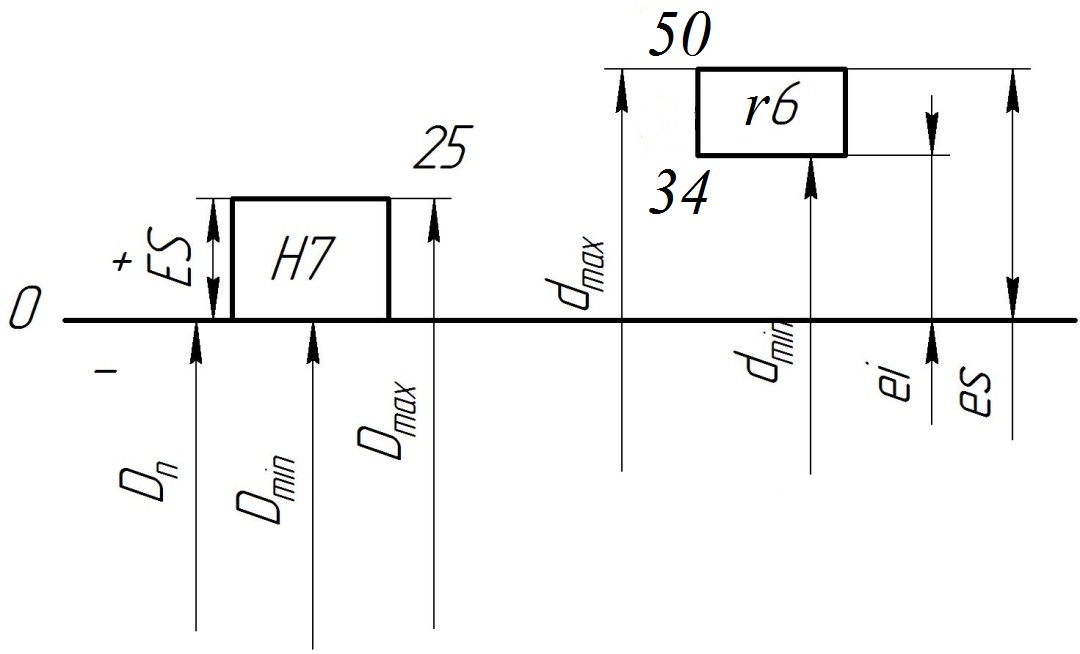

4.1 Приведена схема взаимного расположения полей допусков

Схема взаимного расположения полей допусков. Эскиз данного сопряжения имеется в разделе 2

5. Расчет переходных посадок.

Переходные посадки предназначены для неподвижных, но разъемных соединений деталей и обеспечивают хорошее центрирование соединяемых деталей. При выборе переходных посадок необходимо учитывать, что для них характерна возможность получения, как натягов, так и зазоров. Натяги, получающиеся в переходных посадках, имеют относительно малую величину и обычно не требуют проверки деталей на прочность, за исключением отдельных тонкостенных деталей. Эти натяги недостаточны для передачи соединением значительных крутящих моментов или усилий. К тому же получение натяга в каждом из собранных соединений не гарантировано. Поэтому переходные посадки применяют дополнительным креплением соединяемых деталей шпонками, штифтами.

Трудоемкость сборки и разборки соединений с переходными посадками, так же как и характер этих посадок, во многом определяется вероятностью (частностью) получения в них натягов и зазоров.

При расчете вероятности натягов и зазоров обычно исходят из нормального распределения натягов размеров деталей при изготовлении. Распределение натягов и зазоров в этом случае также будет подчиняться нормальному закону, а вероятности их получения определяется с помощью интегральной функции.

Проведем расчет переходной посадки, в данной коробке подачи по d_1, где сопрягаются две поверхности водила-ведомого и втулки упорной 11. Переходная посадка в данном случае для удобства при сборке и разборке, с возможностью небольшого натяга. Для данного соединения выбираем посадку типа . В данном случае она является предпочтительной. Получаем посадку Ø38 .

Определим максимальный и минимальный зазор для данного соединения.

Верхнее предельное отклонение es=+0,033 мм.

Нижнее предельное отклонение ei=+0,017 мм.

Верхнее предельное отклонение ES=+0,025 мм.

Нижнее предельное отклонение EI=0 мм.

Наименьший зазор S_min=EI−es=0−0,033=−0,033 мм.

Наибольший зазор S_max=ES−ei=0,025-0,017=0,005 мм.

Средний зазор:

мм

Наименьший натяг N_min= ei − ES =0,017−0,025=−0,008 мм.

Наибольший натяг N_max= es −EI =0,033−0=0,033 мм.

Средний натяг N_m= .

Минимальный зазор равен максимальному натягу.

Допуск размера на вал :Td=es−ei=0,033-0,017=0,015 мм.

Допуск размера на отверстие :TD=ES−EI=0,025−0=0,025 мм.

Минимальный зазор равен максимальному натягу.

Определение среднеквадратичное отклонение натяга:

;

Определим предел интегрирования .

Пользуясь таблицей 1.1 [1, ч. 1], находим Ф(z)=0,4981.

Рассчитываем вероятность получения натягов и вероятность получения зазоров:

Определяем максимальные вероятные натяг и зазор :

мм;

мм.

Схема к расчету вероятности получения зазоров и натягов при расчете переходной посадки

1. Описание конструкции и принципа действия редуктора планетарного 2-ступенчатого

Редуктор служит для снижения угловой скорости и повышения вращающего момента на ведомом валу без изменения угла вращательного движения.

Работа шестерёнчатого механизма осуществляется в масляной ванне. Для заливки масла в корпус редуктора 2 имеется отверстие, закрытое отдушиной 16, оно также служит для снижения избыточного давления. Корпус редуктора 2 закрывается крышкой редуктора 1. В крышке редуктора находится отверстие для посадки уплотнения 28, в крышку 1 вставляется вал шестерня, на который с одной стороны напрессовывается с натягом подшипники 27, 4 а, с другой стороны имеется паз для шпонки 29 и резьбы, для установочной гайки 30 и шайбы 31. На подшипник 4 напрессовывается водило-шестерня 3, которое с другой стороны также имеет напрессованный подшипник 4. Водило шестерня 3 имеет 3 отверстия в которые запрессовывают оси сателлитов 21. На оси сателлитов насажены подшипники 19. На которые ставятся сателлиты 22 и кольца пружинные 25, 26 для фиксации. Водило-шестерня 3 подшипником 4 входит в водило ведомое 7 которое установлено в корпусе редуктора 2 на подшипниках 8, между которыми установлено кольцо пружинное 9. На водило-ведомое напрессовывается втулка упорная 11. В корпусе 2 установлено уплотнение 10 для предотвращения потерь масла. Водило-ведомое 7 с одной стороны имеет паз для шпонки 16, шайбу конусную 12 которая прикручивается винтом 13 и фиксируется шайбой лапчатой 14, с другой – отверстие, в которое запрессовываются оси сателлитов 17. На оси 17 ставятся подшипники 19, с распорной втулкой 20 и сателлиты 18. Всё фиксируется пружинными кольцами 25 и 26. В корпусе редуктора 2 входит кольцо зубчатое корончатое, которое крепится винтом стопорным 5.

Крутящий момент от ведущего звена передаётся на вал-шестерню при помощи шпоночного соединения 29. Вал-шестерня вращается и посредствам зубчатого зацепления передаёт вращение на сателлиты 22 , которые запрессованы в водиле-шестерне 3 .Сателлиты вращаясь движутся по колесу зубчатому корончатому 6.Двигаясь по колесу зубчатому корончатому, сателлиты вращают водило-шестерню.В свою очередь водило-шестерня, посредствам зубчатого зацепления, передаёт вращение на сателлиты 18,запрессованные в водиле ведомом 7. Двигаясь по колесу зубчатому корончатому сателлиты вращают водило ведомое.
