Воздушно-дыхательные аппараты

Наименование параметров

Значение

Исполнение

10

11*

20

21*

30

31*

Количество баллонов, шт.

1

2

1

Вместимость баллона, л.

6,8

4,0

6,8

Обозначение баллона

БГ-7,3-30

Б -4-300

Б -7-300С

Рабочее давление в баллоне, МПа (кгс/см²)

29,4 (300)

Редуцированное давление при нулевом расходе, МПа (кгс/см²)

0,7...0,85 (7...8,5)

Давление срабатывания предохранительного клапана редуктора, МПа (кгс/см²)

1,2...1,4 (12...14)

Время защитного действия аппарата при легочной вентиляции 30 дм^3/мин. И температуре окружающей среды 25°С, мин., не менее

60

72

60

Избыточное давление в подмасочном пространстве при нулевом расходе, Па (мм.вод.ст)

420...460 (42...46)

Фактическое сопротивление дыханию на выходе при легочной вентиляции 30 дм³/мин, Па (мм.вод.ст), не более

350 (35)

Давление срабатывания сигнального устройства, МПа (кгс/см²)

5,0...6,0 (50...60)

Габаритные размеры, мм, не более

670x300x220

690x300x170

670x300x220

Масса снаряженного аппарата (без спасательного устройства), кг, не более

15,6

15,9

14,3

14,6

12,3

12,6

Масса спасательного устройства, кг, не более

1,0

Срок службы, лет

10

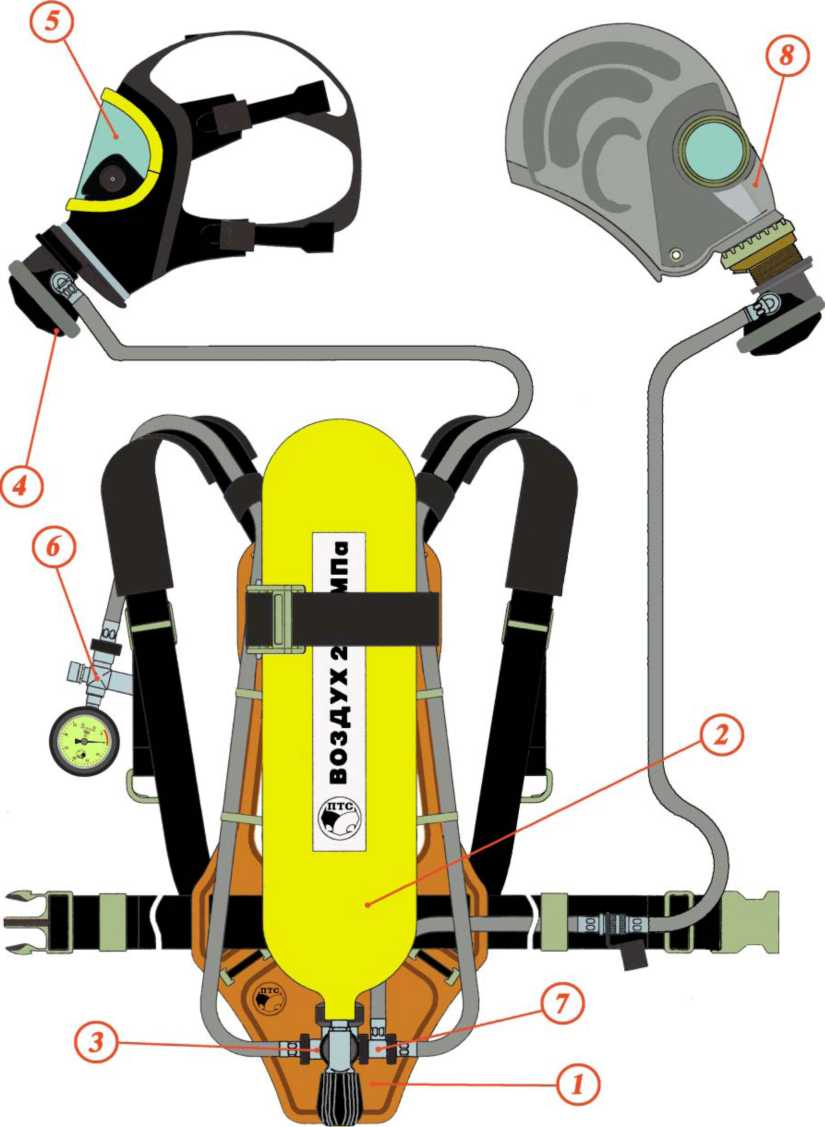

(1) Подвесная система предназначена для крепления на ней систем и узлов аппарата.

(2) Баллон с вентилем предназначен для хранения рабочего запаса сжатого воздуха.

(3) Редуктор предназначен для пре-образования высокого давления воздуха в баллоне(ах) в диапазоне от 29,4 до 1 МПа (от 300 до 10 кгс/ см²) до редуцированного давления в диапазоне от 0,7 до 0,85 МПа (от 7 до 8,5 кгс/см²).

(4) Легочный автомат предназначен для автоматической подачи воздуха для дыхания человека и поддержания избыточного давления в подмасочном пространстве.

(5) Панорамная маска предназначена для защиты органов дыхания и зрения человека от токсичной и задымленной окружающей среды и соединения дыхательных путей человека с легочным автоматом аппарата.

(6) Сигнальное устройство пред-назначено для контроля давления воздуха в баллоне по манометру и подачи звукового сигнала об исчерпании рабочего запаса воздуха.

(7) Адаптер предназначен для подсоединения к редуктору легочного автомата и спасательного устройства.

(8) Спасательное устройство предназначено для эвакуации пострадавшего из непригодной для дыхания зоны.

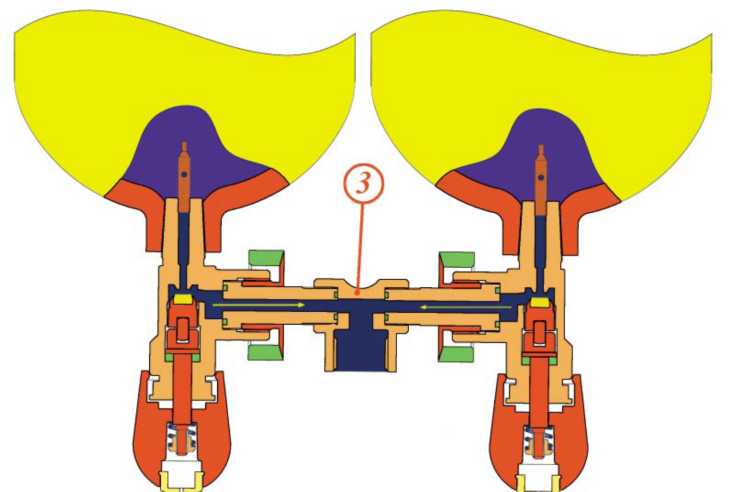

Коллектор (для двухбаллонных аппаратов) предназначен для подсоединения баллонов к редуктору.

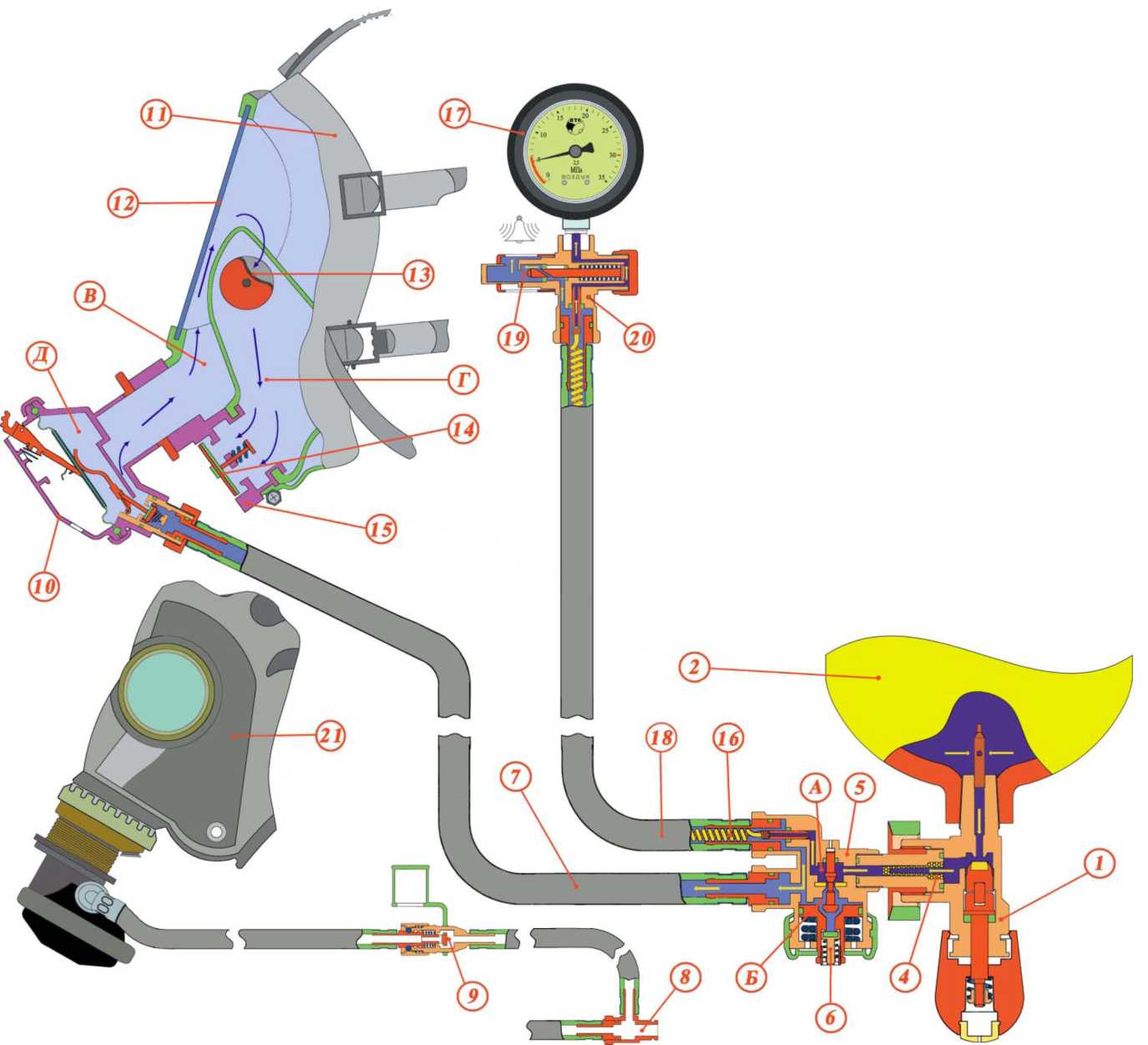

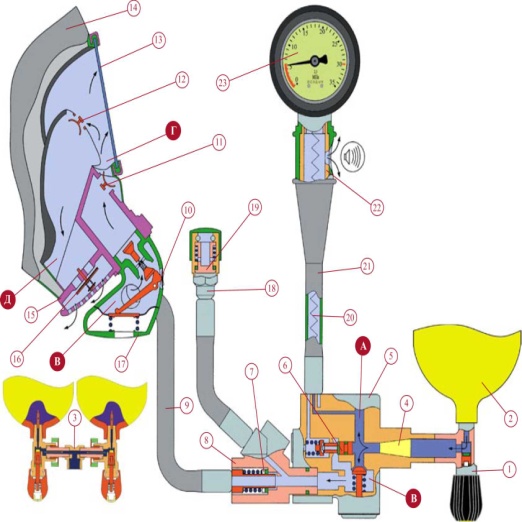

Аппарат выполнен по открытой схеме с выдохом в атмосферу и работает следующим образом: При открытии вентиля (вентилей) 1 воздух под высоким давлением поступает из баллона (баллонов) 2 в коллектор 3 (при его наличии) и фильтр 4 редуктора 5, в полость высо-

Аппарат выполнен по открытой (незамкнутой) схеме, с выдохом в атмосферу и работает следующим образом:

При открытии вентиля (вентилей) 1 воздух под высоким давлением поступает из баллона (баллонов) 2 в коллектор 3 (при его наличии) и синтеметаллический фильтр 4 редуктора 5, в полость высокого давления А и после редуцирования в полость Б редуцированного давления. Редуктор поддерживает постоянное редуцированное давление в полости Б независимо от изменения давления в баллоне (баллонах).

В случае нарушения работы редуктора и, как следствие, повышения редуцированного давления воздуха в полости Б срабатывает предохранительный клапан 7.

Из полости Б редуктора воздух поступает по шлангу 9 в легочный автомат 17. При комплектации аппарата спасательным устройством воздух через адаптер 8 поступает к разъему 18. Через клапан 19 подсоединяется спасательное устройство.

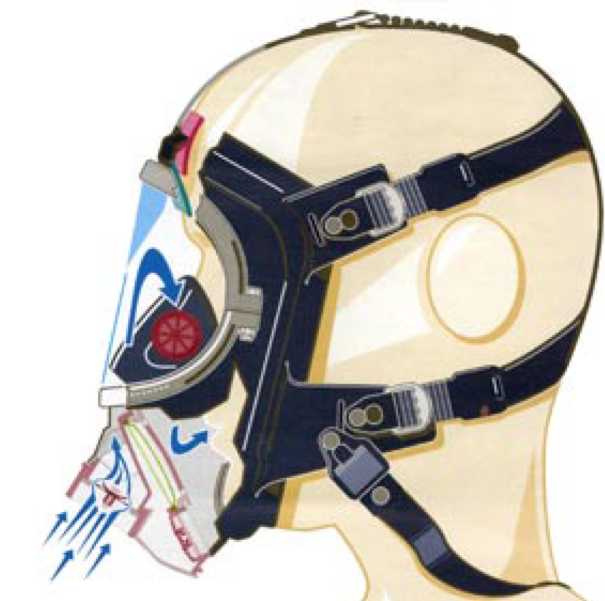

При вдохе воздух из полости В легочного автомата через промежуточный клапан 11 подается в полость Г маски 14. Воздух, обдувая стекло 13, препятствует его запотеванию. Далее через клапаны вдоха 12 воздух поступает в полость дыхания Д.

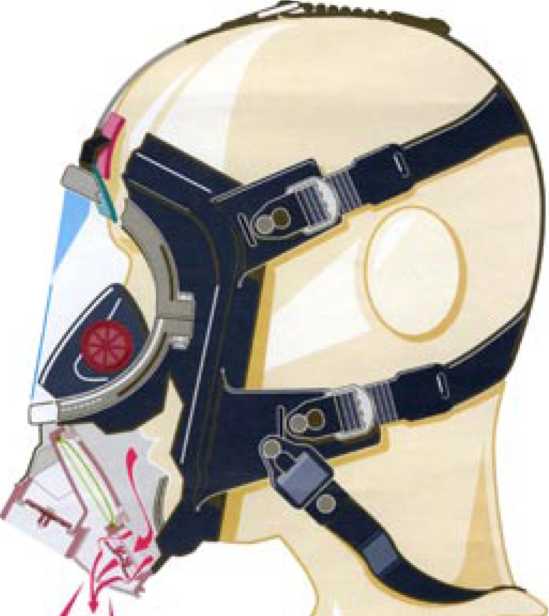

При выдохе клапаны вдоха закрываются, препятствуя попаданию выдыхаемого воздуха на стекло. Для выдоха воздуха в атмосферу открывается клапан выдоха 16, расположенный в клапанной коробке 15. Подпружиненный клапан выдоха позволяет поддерживать в подмасочном пространстве избыточное давление.

Для контроля запаса воздуха в баллоне, воздух из полости высокого давления А поступает по капиллярной трубке высокого давления 20 в манометр 23, а из полости редуцированного давления Б через сигнальное устройство 6 по шлангу 21 к свистку 22. При снижении давления воздуха в баллоне до 50-60 мПа включается свисток, предупреждающий звуковым сигналом о необходимости немедленного выхода в безопасную зону.

Маска

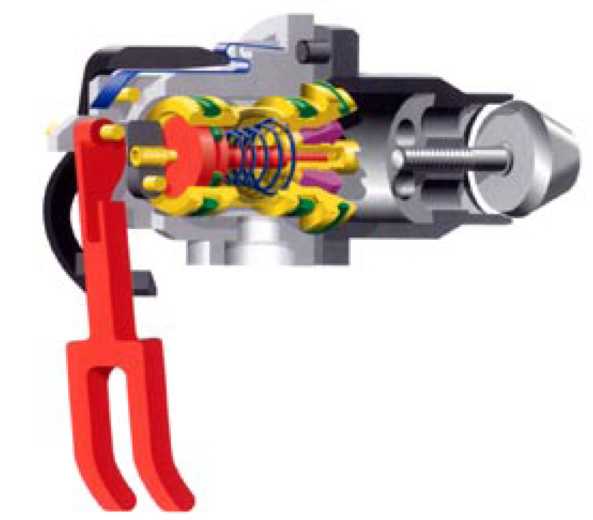

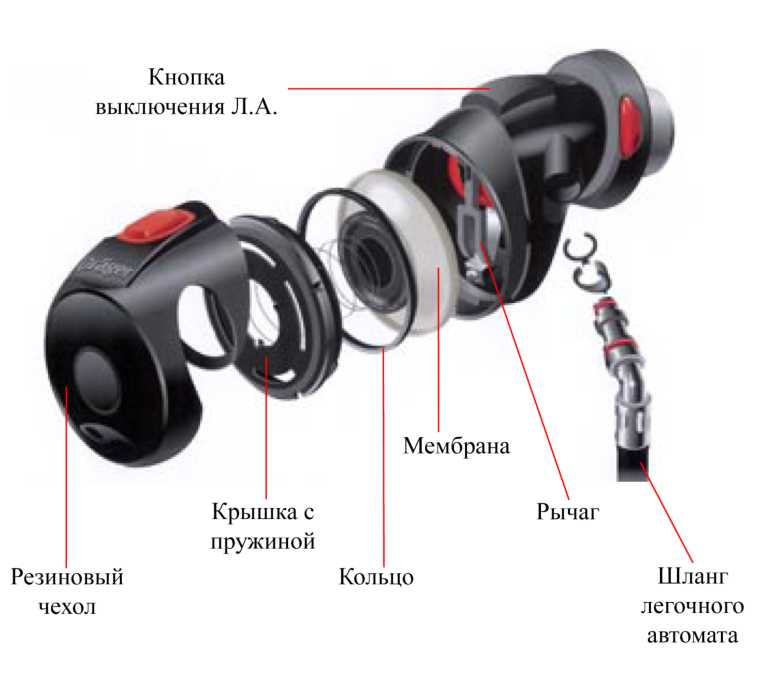

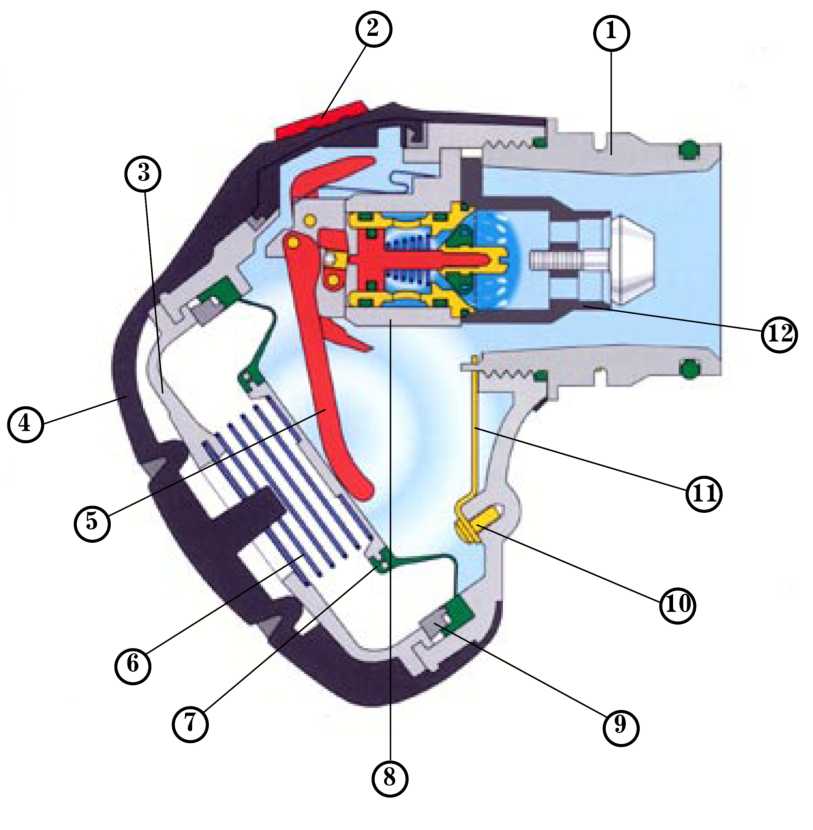

Легочный автомат

1.Штуцер

2.Кнопка выключения

3.Крышка с байонетной защелкой;

4.Крышка резиновая

5.Рычаг сбалансированного поршня;

6.Пружина

7.Мембрана силиконовая;

8.Корпус механизма сбалансированного поршня;

9.Кольцо

10.Фиксирующий винт;

11.Скоба

12.Корпус эжектора.

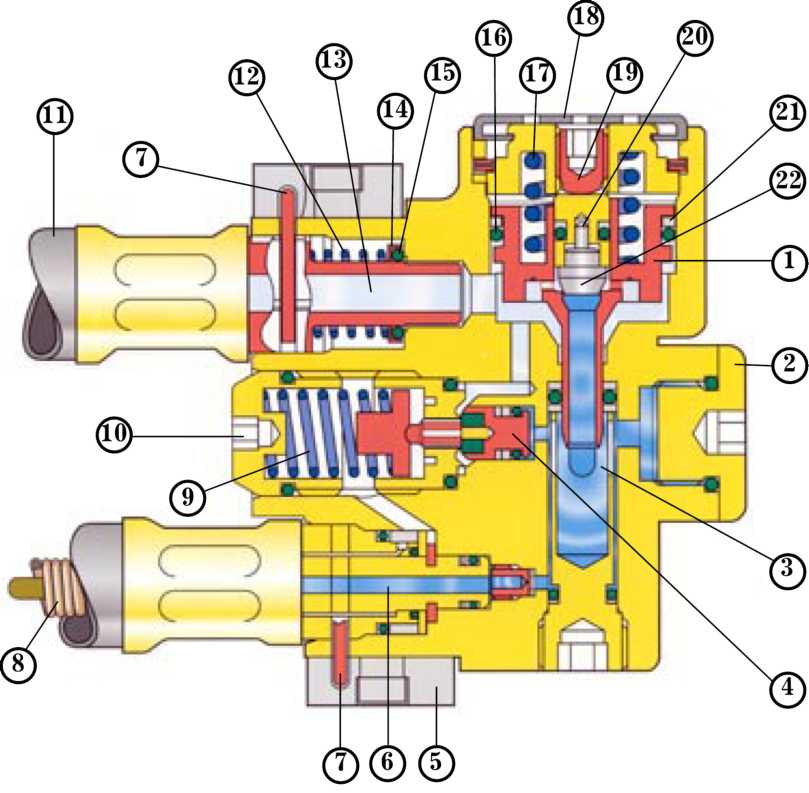

Редуктор

1.Поршень

2.Заглушка

3.Полость высокого давления

4.Клапан сигнального устройства

5.Крышка

6.Штуцер капилляра

7.Скоба

8.Капилляр

9.Пружина сигнального устройства

10.Винт регулировки сигнального устройства

11.Шланг среднего давления

12.Пружина предохранительного клапана

13.Штуцер шланга среднего давления

14.Фиксатор уплотнительного кольца

15.Уплотнительное кольцо предохранительного клапана

16. Манжета поршня

17.Пружина поршня редуктора

18.Пломба-заглушка

19.Винт регулировочный

20.Шток

21.Разрезное ПВХ кольцо

22. Клапан.

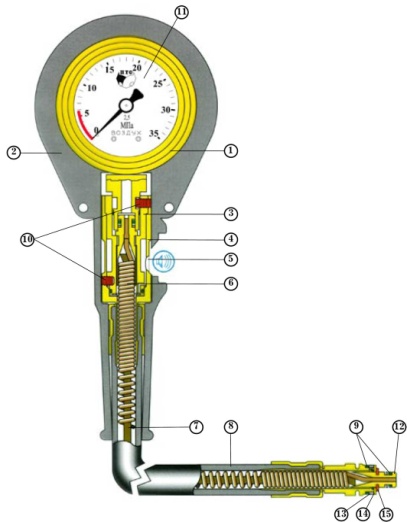

Сигнальное устройство

1.Корпус манометра (нерж. сталь)

2.3ащитный кожух

3.Корпус свистка

4.Трубка свистка

5.Отверстие сигнального устройства

6.Капилляр

7.Ось капилляра

8.Шланг

9.Уплотнительные кольца

10.Винты фиксирующие

11. Циферблат

12.Штуцер

13.Фильтр

14.Шайба

15.Стопорное кольцо.
