72.Понятие о переходных процессах. Причины возникновения переходных процессов. Законы коммутации. Независимые начальные условия
Процессы, возникающие в электрической цепи при переходе от одного установившегося режима к другому, называются переходными.
Переходные процессы возникают при всех изменениях режима электрической цепи: подключении и отключении цепи, при изменении нагрузки, при возникновении аварийных режимов (коротком замыкании, обрыве провода, ударе молнии в линию электропередачи) и т. п.
Первый закон коммутации
Ток через индуктивный
элемент L
непосредственно до коммутации
равен
току во время коммутации и току через
этот же индуктивный элемент непосредственно
после коммутации
,
так как ток в катушке мгновенно измениться
не может:
Второй закон коммутации
Напряжение на
конденсаторе С
непосредственно до коммутации
равно
напряжению во время коммутации и
напряжению на конденсаторе непосредственно
после коммутации
,
так как невозможен скачок напряжения
на конденсаторе:
Примечание
— время непосредственно до коммутации
t=0 — непосредственно во время коммутации
— время непосредственно после коммутации
Начальные значения (условия) — значения токов и напряжений в схеме при t=0.
Напряжения на индуктивных элементах и резисторах, а также токи через конденсаторы и резисторы могут изменяться скачком, то есть их значения после коммутации чаще всего оказываются не равными их значениям до коммутации .
Независимые начальные значения — это значения токов через индуктивные элементы и напряжений на конденсаторах, известные из докоммутационного режима
Зависимые начальные значения — это значения остальных токов и напряжений при в послекоммутационной схеме, определяемые по независимым начальным значениям из законов Кирхгофа.
73.Переходные процессы в RL-цепи первого порядка. Включение RL-цепи на постоянное напряжение. Короткое замыкание RL-цепи. Законы изменения тока и напряжения. Постоянная времени RL-цепи. Длительность процесса. Энергетический процесс.
15.3. Переходные процессы в простейшей rl-цепи

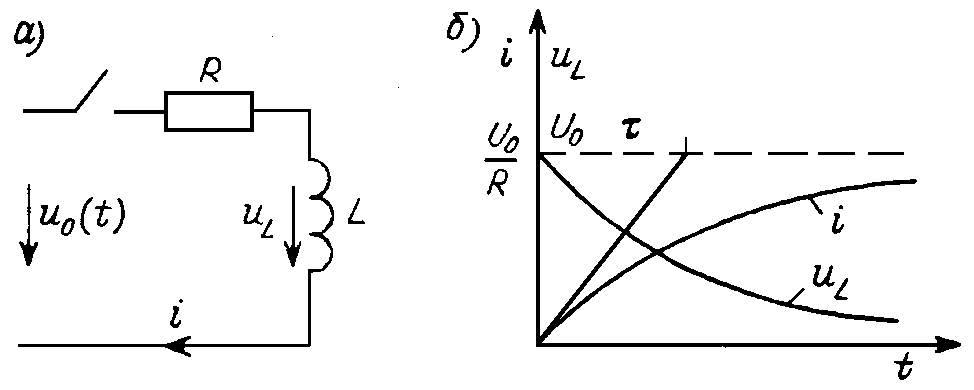

Процессы в RL-цепи с последовательным соединением элементов (рис. 15.4, а) рассчитываются аналогично.
Рис. 15.4
Дифференциальное уравнение для тока имеет вид
L di/dt + Ri = u0(t).
Оно не требует преобразования, так как сам ток i является переменной состояния. Запишем общее решение уравнения в виде суммы вынужденной и свободной составляющих
Характеристическое уравнение
имеет корень = – R/L, поэтому общее решение однородного уравнения будет иметь вид
где = L/R — постоянная времени индуктивной цепи.
Вид частного решения i' зависит от характера напряжения источника.
1. Включение к источнику постоянного напряжения (u0(t) = U0 = const). В этом случае при t в цепи устанавливается постоянный ток, падение напряжения на индуктивности становится равным нулю, и все напряжение источника приложено к резистору. Поэтому этот ток будет равным i' = U0/R. Теперь для определения значений постоянной A в общем решении
используем, как и выше, закон коммутации — условие непрерывности тока в цепи в момент коммутации. Так как до замыкания i(– 0) = 0, то
и A = – U0/R. Это приводит к окончательным выражениям для тока в цепи и напряжения на индуктивности
Характер зависимостей тока и напряжения на катушке от времени (рис. 15.4, б) аналогичен кривым для uC(t) и i(t) в RC-цепи.

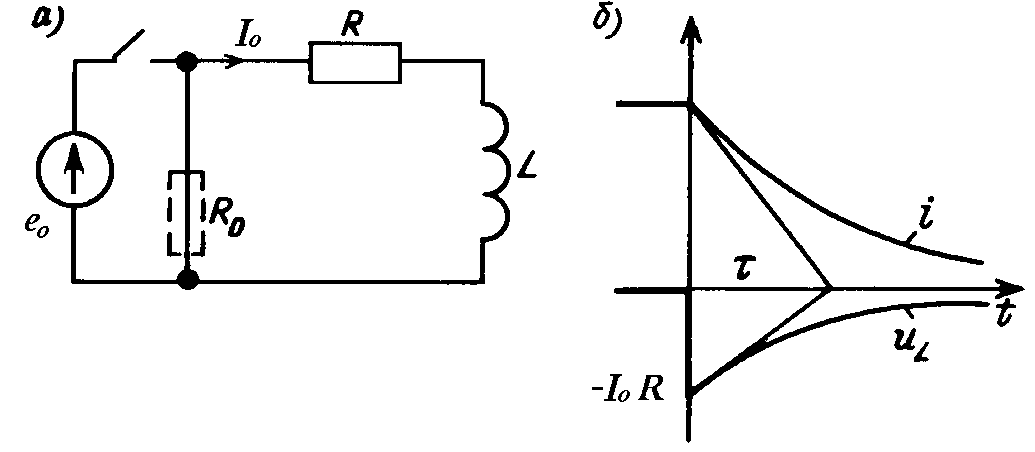

2. Замыкание цепи RL накоротко. Процессы при коротком замыкании цепи, в которой ранее протекал ток I0 (рис. 15.5, а), описываются однородным уравнением (u0(t) = 0);
Рис. 15.5
общее решение для тока в цепи имеет лишь свободную составляющую
Из начального условия имеем i(0) = I0 = A, поэтому окончательно
а напряжение на катушке равно
Соответствующие кривые изображены на рис. 15.5, б. Ток после замыкания катушки сохраняет направление, а напряжение принимает скачком в момент коммутации значение – I0R, после чего спадает по экспоненте. При большом значении сопротивления цепи разряда начальный скачок может вызвать перенапряжение на элементах цепи. Так, если закорачивающая ветвь сама имеет большое значение сопротивления R0 >> R (изображено штриховой линией на рис. 15.5, а), модуль начального напряжения возрастет до значения I0(R + R0), что может привести к повреждению элементов цепи.
