Генератор стабильного тока входного каскада.

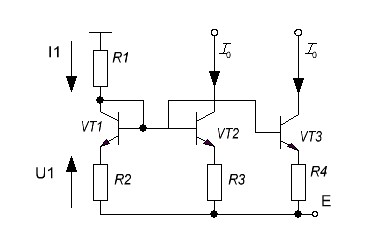

С хема ГСТ приведена на рисунке 5. Токи ГСТ . Для ГСТ выбираем сборку транзисторов КТС395А.

Рис.5

Среднее значение параметра

1. Напряжение

Токи базы транзисторов VT2 и VT3

2. Ток

Сопротивление резистора

3. Из условия

сопротивление резистора

4. Сопротивление резистора

Определим стандартные величины номинальных сопротивлений резисторов [из ряда Е12]:

Разделительный конденсатор.

1.

R0=5

2. Входное сопротивление усилителя

3. Емкость конденсатора

Из ряда Е24 выбираем номинальное значение емкости С=3 (мкФ)

Заключение.

В ходе данной курсовой работы в соответствии с техническим заданием был спроектирован импульсный усилитель. В результате была получена принципиальная электрическая схема импульсного усилителя. В усилителе использовано три дифференциальных каскада. Они дают усиление K=1069. Это усиление больше чем требовалось в задании. Однако, при реализации данного усилителя, запас усиления может быть исчерпан из-за отличия от расчетных параметров транзисторов, отличии рассчитанных сопротивлений от стандартных рядов. Расчет каскадов вели с учетом статических характеристик транзистора.

Оглавление

• Задание на курсовой проект 2

• Введение 3

• Выбор и обоснование структурной схемы 5

• Оконечный каскад (эмиттерный повторитель) 8

• Промежуточный каскад 10

• Генератор стабильного тока промежуточного каскада……................15

• Входной каскад 16

• Регулятор усиления………..……………… ………………………….21

• Генератор стабильного тока входного каскада ……………………22

• Разделительный конденсатор…………………………… ……………24

• Заключение 25

• Оглавление……………………………………………………………...26

• Список используемой литературы 27

• Спецификация…………...……………………………………….……..28

• Принципиальная схема усилителя…………………………………….29

Список используемой литературы.

1. Попов Д.И. Схемотехника аналоговых электронных устройств: учеб.пособие;РГРТУ. –Рязань,2011-76с.

2. Петухов В.М. Полупроводниковые приборы. Транзисторы. Дополнение первое: справочник. – М.: Радио и связь,1989.-272с.

3. Петухов В. М. Маломощные транзисторы и их зарубежные аналоги: справочник. Т.1. – М.: КУбК-а, 1997.-688с.

4. Павлов В.Н., Ногин В.Н. схемотехника аналоговых электронных устройств:учебник для вузов.-М.: Горячая линия-Телеком, 2001.-320с

Спецификация

Обозначение элемента	Наименование	Кол-во
Резисторы
R1,R4	СП3-29 68-15·106±30%	2
R2	СП3-42 10·103-300·103±20%	1
R3, RP	СП3-16В 1·103-10·106±30%	1
Диоды
VD	СП3-27а 100-4,7·106±30%	1
Транзисторы
VT1, VT2	2ТС398А(сборка)	2
VT3	КТ363А	1

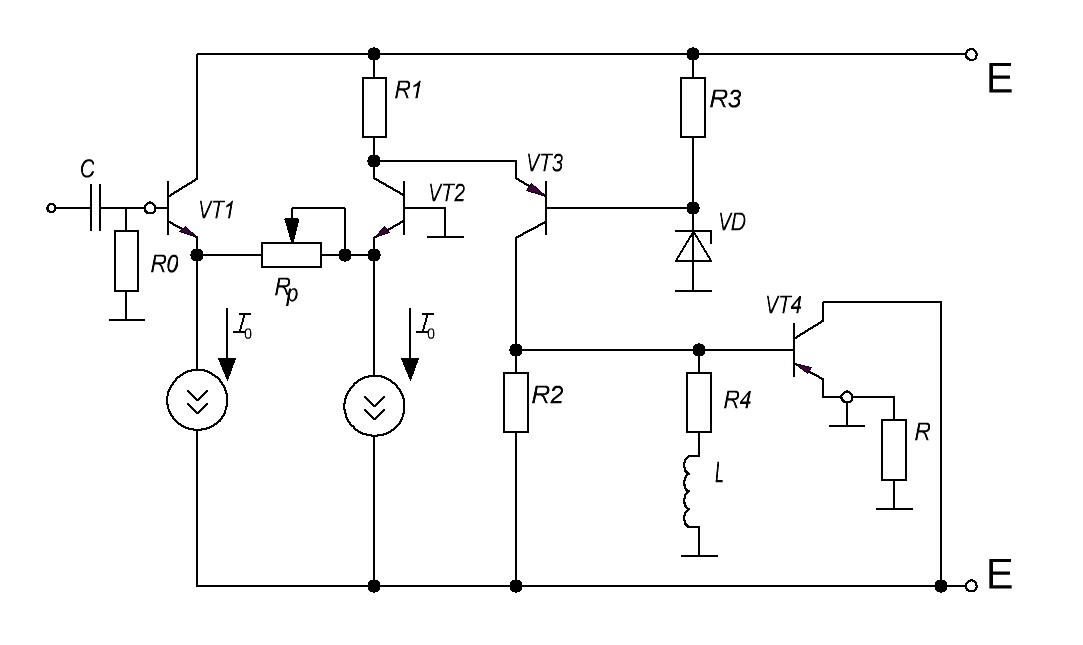

Принципиальная схема.
