2.1.5. Расчет фактической массы груза и фактической полной массы автопоезда в экспортном направлении

5 ярусов= nяр*hкор+hподдона= 5*342+ 145=1855 мм (по высоте проходит 1855<2620)

Вес одного грузового места: m_{брутто подд}=mяр*nяр+mпод= 119,4*5+40=637 кг

В кузов автомобиля помещается: 10(в длину)*2(в ширину)+ 1=21 поддон

Вес всего груза, в кузове полуприцепа:

m_{брутто общ.} =nгруз.мест*mбрутто 1 груз.места=21*637=13377 кг

Грузоподъемность автомобиля=29110 кг.

Коэффициент использования грузоподъемности=13377/29110=0,46 (не очень эффективный, следует использовать подвижной состав другой марки и других размеров, для более эффективного использования грузоподъемности).

Получившаяся масса автопоезда:Масса перевозимого груза в полуприцепе M_гр =13377 кг,

масса тягача снаряженная m^тяг_снар=7518 кг,

масса полуприцепа снаряженная m^пп_снар =6890 кг.

Фактическая полная масса автопоезда :M_гр+m^тяг_снар+m^пп_снар=13377+7518+6890=27785 кг

Допустимая полная масса автопоезда( из пункта 2.4): m= =43518 кг

Выводы:

1)Фактическая полная масса автопоезда (27785 кг) не превышает допустимую полную массу автопоезда (43518 кг).

2 ) Фактическая полная масса автопоезда с нашим грузом будет разрешена к перевозке во всех странах СНГ и ЕС, потому что не превышает допустимые значения.

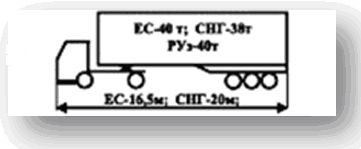

Рисунок 11. Схема автопоезда с указанием допустимых значений массы и габаритных размером автопоезда по странам ЕС и СНГ

2.2. Импортное направление

2.2.1. Описание импортного груза

Оборудование для предприятия пищевой промышленности. Машина для нанесения желе серии SPRAY GEL VP (рис.12).

Данная машина предназначена для нанесения желеобразных масс прямо из упаковки. Оснащена новой автоматической системой дозирования. Электромеханическая панель управления. Регулировка температуры до 95°С. Регулировка давления от 2,5-3,0 до 5,5 бар. Оснащена датчиком наличия продукта. Температура сопла и продукта будут поддерживаться в заданном режиме. Сопла взаимозаменяемые. Не требуют горячей воды или масла для разогрева продукта. Выполнены полностью из нержавеющей стали. Модель оснащена одним пистолетом для декорирования. Производительность 225 циклов/мин. Технико-эксплуатационные показатели оборудования представлены в таблице 5.

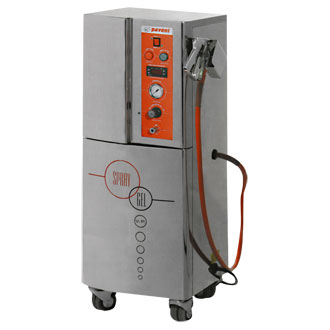

Рисунок 12. Машина для нанесения желе серии SPRAY GEL VP

Таблица 5.

Технико-эксплуатационные характеристики оборудования

№	Параметр	Значение параметра
1	Длина	450 мм
2	Ширина	420 мм
3	Высота	1100 мм
4	Напряжение	220 В
5	Мощность	2700 Вт
6	Вес	70 кг

2.2.2. Код тн вэд импортного груза

8438200000- оборудование для кондитерской промышленности, производства какао-порошка или шоколада.

2.2.3. Упаковка импортного груза

Для упаковки оборудования воспользуемся ящиками из фанеры (рис.12) грузоподъемностью до 200 кг (тип IV по ГОСТ 5959-80) и габаритными размерами 600*500*1150 мм (по ГОСТ 21140-80). Вес ящика 7 кг. С целью сохранности оборудования при перевозке можно предварительно защитить его уголками из пенопласта после чего поместить в ящик.

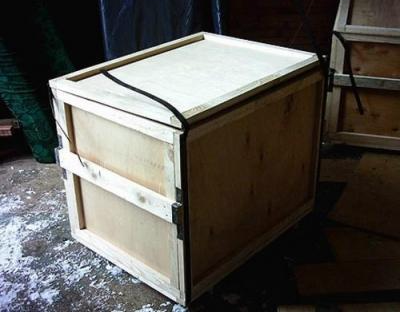

Рисунок 13. Фанерный ящик

Далее ящики укладываем на поддоны:

• гaбaритные размеры европоддона : 1200x 1000 x 150 мм (рис. 13);

• мaксимальнaя разрешенная грузоподъемность европоддона = 1500 кг;

• собственная масса 20 кг (ГОСТ 9557-87)

В ес одного ящика с грузом: mгр брутто= m гр + mящ =70 кг+7 кг=77 кг

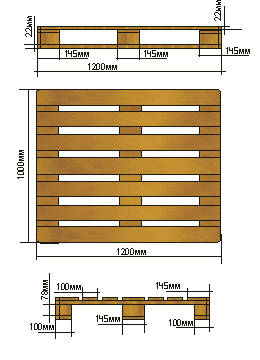

Рисунок 14. Схема европоддона 1200*1000*150 мм

2.2.4. Способ укрупнения грузового места в импортном направлении

На 1 поддон укладываем транспортный пакет, состоящий из 4 ящиков, уложенных в 1, поскольку высота транспортного пакета на европоддоне не должна превышать 1800 мм, а высота одного нашего ящика составляет 1150 мм.

Для скрепления пакета используем стальную упаковочную ленту. Для пакета массой свыше 0,5 применим стальную ленту шириной 0,5 мм и шириной 20 мм (по ГОСТ 26663-85).

При формировании пакетов с использованием в качестве средств скрепления ленты (проволоки) применяют обвязки, как указано на рис. 14 (по ГОСТ 26663-85):

вертикальные - по длинной (короткой) стороне поддона;

горизонтальные - по периметру ряда.

Рисунок 15. Крепление транспортного пакета стальной упаковочной лентой. 1 - средство пакетирования; 2 – груз; 3 - вертикальная обвязка; 4 - горизонтальная обвязка

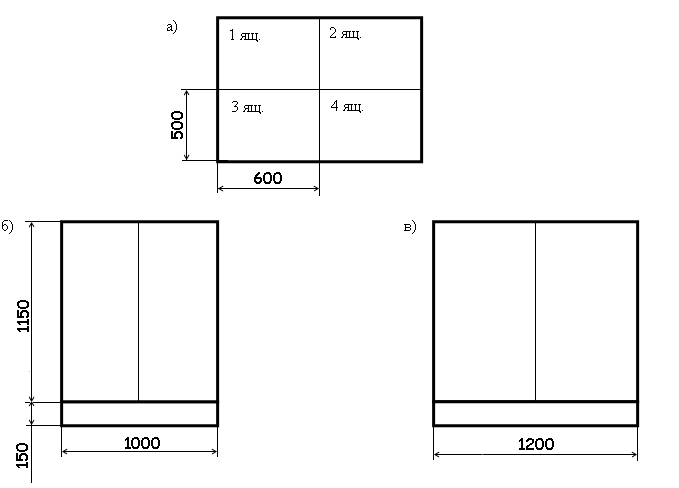

Рисунок 16. Схема укладки единиц груза при формировании укрупненных грузовых мест: а) вид сверху; б), в) – вид сбоку

2.2.5. Расчет массы перевозимого груза и фактической полной массы автопоезда в импортном направлении

Рассматривая наш автопоезд в составе автомобиля-тягача Renault-Magnum 440.19 TZ1 и грузового полуприцепа Renders NH4G31 (тентовый), получаем:

Масса транспортного пакета: mтр пак = nящ на поддоне * mгр брутто = 4*77= 308 кг

Масса транспортного пакета с поддоном: mтр пак c поддоном = m тр пак + mподдона =308+20=328 кг.

Количество ящиков по высоте, которые можно разместить в полуприцепе, равно 2, но поскольку транспортные пакеты грузим в 1 ярус, то загружаем полуприцеп в два уровня как показано на рис. 16.1.Б. При этом в каждом уровне умещается по 21 поддону (см. рис.16.1.А).

Масса перевозимого груза в полуприцепе: M_гр=n_{поддонов} *n_{уровней} * m_{тр пак c поддоном} =21*2*328=13776 кг.

Коэффициент использования грузоподъемности: =13776/29110=0,47 (т.к. грузоподъемность автомобиля=29110 кг). Следовательно, данный полуприцеп является неэффективным с точки зрения грузоподъемности. Рекомендуется применить иной подвижной состав (например, меньшей грузоподъемности).

Тогда получаем:

Масса перевозимого груза в полуприцепе M_гр =13776 кг,

масса тягача снаряженная m^тяг_снар=7518 кг,

масса полуприцепа снаряженная m^пп_снар =6890 кг.

Фактическая полная масса автопоезда M_гр+ m^тяг_снар + m^пп_снар =13776+7518+6890=28184 кг

Допустимая полная масса автопоезда: m=43518 кг

Выводы:

1)Фактическая полная масса автопоезда (28184 кг) не превышает допустимую полную массу автопоезда (43518 кг).

2)Фактическая полная масса автопоезда с грузом допустима к перевозке во всех странах СНГ и ЕС, поскольку не превышает допустимые значения (рис.11

Кузов полуприцепа внутр. 13070×2040×2620 2:100

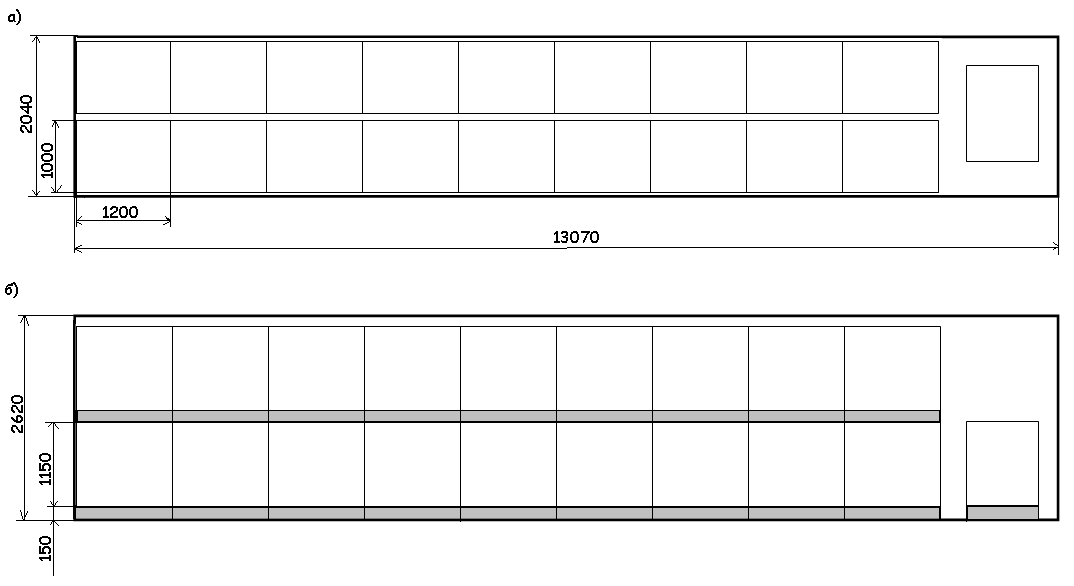

Рисунок 16.1. Схемы размещения укрупненных грузовых мест в кузове АТС: а)-вид сверху; б)-вид сбоку
