1.2. Характеристика автомобиля-тягача с полуприцепом
Рисунок 1. Фото автомобиля-тягача Renault-Magnum 440.19 TZ1

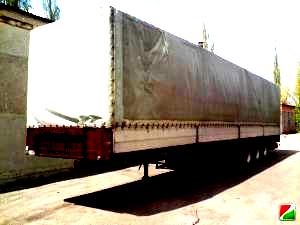

Рисунок 2. Фото полуприцепа Renders NH4G31

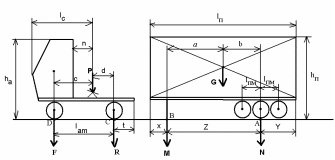

На рисунке 3 схематично представлен автопоезд с обозначением на нем основных размеров (расшифровка и значения приведены в таблицах 1 и 2) и нагрузок.
Рисунок 3. Схема автопоезда в составе автомобиля-тягача и полуприцепа
G - сила тяжести полуприцепа;
P - сила тяжести, действующая на опорно-сцепное устройство;
F - масса, приходящаяся на переднюю ось автомобиля-тягача;
R - масса, приходящаяся на заднюю ось автомобиля-тягача;
N - масса, приходящаяся на тележку полуприцепа;
M - масса, приходящаяся на седельно-сцепное устройство.
1.3. Технико-эксплуатационные параметры грузового автомобиля-тягача
Таблица 2.
Сводная таблица технико-эксплуатационных параметров автомобиля-тягача Renault-Magnum 440.19 TZ1
№ |
Наименование параметров |
Условн. обознач. |
Ед-цы измер. |
Знач-я парам. |
1 |
Колесная формула |
- |
- |
4*2 |
2 |
Класс двигателя |
Евро |
- |
3 |
3 |
Мощность двигателя |
Na |
квт(л.с) |
324(441)* |
4 |
Снаряженная масса,в том числе :
|
mac
mac(1) mac(2)
|
кг
кг кг |
7518
4910 2608 |
5 |
Допустимая полная масса,в том числе:
|
mап
mап(1) mап(2) |
кг
кг кг |
20100
7500 12600 |
6 |
Допустимая нарузка на ссу (седельно-сцепное устройство |
maccy |
кг |
11602(12582)* |
7 |
Максимальная скорость |
Vконстр |
км/ч |
85 с огр. |
8 |
Радиус поворота |
Ra |
м |
- |
9 |
Объем топливных баков |
Vбак |
л |
550(доп 270) |
10 |
Типоразмер шин |
- |
- |
315/70R22,5 |
11 |
Базовая норма расхода топлива |
Hбаз |
л/100км |
18,9 |
12 |
Год выпуска |
- |
- |
2005 |
13 |
Стоимость на 01.03.2012 г.
|
Ца
Ца |
руб.
руб.
|
1690000
3600000 |
14 14.1 14.2 14.3 14.4 14.5 14.6 14.7 14.8 14.9
|
Основные размеры: Габаритная длина Габаритная ширина Габаритная высота Межосевое расстояние От ссу до передней точки От ссу до передней оси От ссу до задней оси От от ссу до кабины От задней оси до задней точки |
la ba ha lам lc с d n t |
м м м м м м м м м |
5,937 2,044 3,764 4,120 4,500 3,430 0,690 2,070 0,747 |
*- допускается конструкцией
