21 Организация режима прямого доступа в память (пдп). Контроллер пдп кр580вт57, уго, схема, режимы работы.

Для непосредственного обмена информацией между ЗУ и ВУ используется режим ПДП. Его инициализация осуществляется подачей асинхронного сигнала ЗХ, поступающей на МП от ВУ, при это МП устанавливает свои выходы адресов и данных в состояние Z, выдает сигнал ПЗХ, завершает выполнение внутренних операций текущего цикла и переходит в состояние ТОЖЗХ. Выход из ПДП - в обратном порядке.

БИС КР580ВТ57 предназначен для управления передачей информации между ВУ и ЗУ в режиме ПДП. Основное назначение контроллера – формировать в процессе обмена последовательность адресов ЗУ, а также сигналы управления обменом и процессом предоставления ПДП.

БИС размещена в пластиковом корпусе с 40 выводами. Потребляемая мощность 250мВт, напряжение питания 5В.

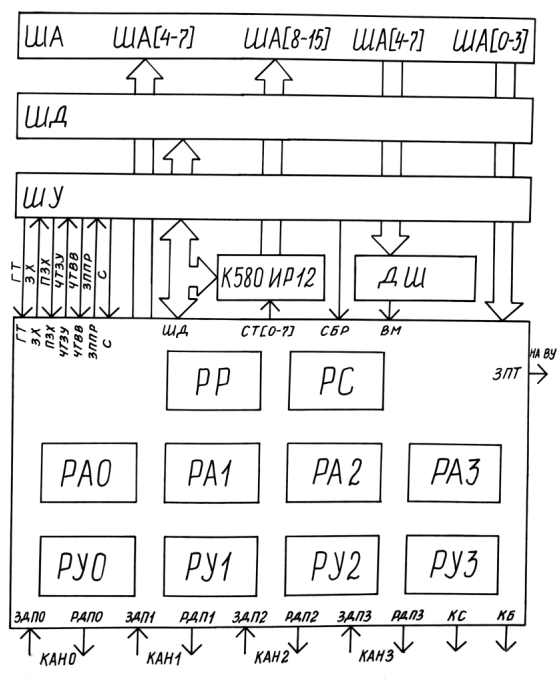

Контроллер ПДП имеет 4 независимых канала обмена. Блок управления каждого из каналов включает два 16-разрядных регистра: начального адреса РА, в который заносится начальный адрес ЗУ для передаваемого массива данных и регистра управления РУ, в 14 младших разрядах которого помещается число, указывающее длину передаваемого массива. Т.о. при такой организации работы контроллера длина массива=16кб. Два старших разряда РУ определяют тип операции обмена.

При выполнении операции контроля блок управления каналом формирует все сигналы, обычно вырабатываемые при передаче массива, за исключением чтения/записи информации в ВУ или ЗУ: , следовательно передача информации не происходит, МП отключается от шин системы, контроллер выдает сигнал разрешения ПДП ( ) на ВУ.

м.б. использован ПУ-вом для начала подсчета контрольной суммы для разрешения внутреннего доступа только что прочитанных из ЗУ данных.

Записи информации в РА и РУ каналов(0-3) происходит при помощи команд IN и OUT и осуществляется МП-ром. Возможна организации МПС, в которых обращение к БИС ВТ57 производится как к ячейке памяти.

ВТ57 использует для управления регистрами адреса и управления две команды: команда занесения в МП младшего байта, а затем старшего байта.

Чтобы разрешить работу одного или нескольких каналов прямого доступа после занесения требуемой информации в РА и РУ, необходимо записать в 8-разрядный РГРЖ (на схеме видимо РР) управляющее слово.

22 Организация службы времени. Программируемый таймер кр580ви53. Уго, схема, режимы работы.

МС КР580ВИ53 предназначена для задания временных интервалов в МПС. Она может использоваться кА счетчик внешних событий, как программируемый делитель частоты как одновибратор с программируемой длительностью импульса.

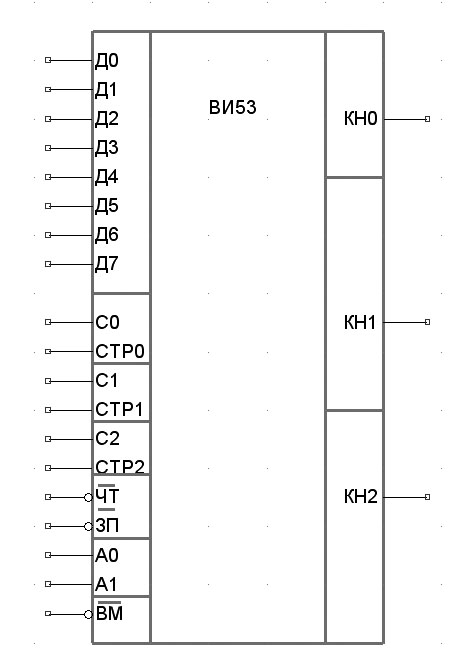

БИС размещена в пластиковом корпусе с 24 выводами. Напряжение питания 5В.

В состав БИС входят три независимых 16-разрядных счетчика, работающих в двоичном и двоично-десятичном кодах как правило на вычитание. На входы счетчиков С0, С1, С2 поступают импульсы, их прием разрешается стробированием СТР О,1,2. При равенстве какого-либо счетчика нулю, вырабатывается один из сигналов конца счет КН 0,1,2, которые в источнике могут задаваться пользователем, как сигналы запросов на прерывание. Режим работы каждого из счетчиков задается независимо друг от друга с занесением управляющего слова в регистр управляющего слова. Начальные значения счетчиков передаются с ШД (0-7). Содержимое счетчиков м.б. считано в любой момент времени МП-ром, однако возможна организация МПС, при которой обращение к БИС таймера происходит как к ячейке ЗУ.

Режимы работы таймера зависят от режима работы его счетчиков и могут программироваться.

В 1 режиме таймер используется кА программируемый одновибратор

Во 2 режиме – как делитель частоты

В 3 режиме уровень сигналов отличается от 2 режима: в течении одного полупериода счета КН имеет высокий уровень, а другого – низкий.

В 4 режиме после загрузки упр. Слова в регистр упр. Слова КН имеет высокий уровень

В 5 режиме счет в любом из счетчиков начинается только после поступления сигнала стробирования.
