30. Регулирование мощности дгу; назначение, необходимость, способы, характеристики. Понятие об экстремальном регулировании.
В условиях эксплуатации не используется полная мощность дизеля. Уровень заданной мощности на каждой позиции контроллера машиниста желательно реализовать при максимальном КПД. Для выполнения указанной задачи используются системы регулирования ДГУ. Принципы, которые нарушают соответствие мощности дизеля и генератора: включение и выключение вспомогательных нагрузок, изменение внешних атмосферных явлений, состояние топливной аппаратуры, проявление гистерезиса электрических машин, изменение температуры обмоток электрических машин. Регулирование ДГУ осуществляется либо за счет саморегулирования, либо с использованием САР. Саморегулирование – способ ДГУ переходить в равновесное состояние без автоматических регуляторов при ограниченном по величине возможным воздействиям.
Для обеспечения качественного регулирования ДГУ необходимо поддерживать nдг=const (РЧВ) и mреек = const (РН). РЧВ+РН=РМ – объединенный регулятор мощности. При этом исключается перегрузка дизеля.
Dnд- РЧВ – mреек – nдз (mреек ¹ mрз)
Dmреек – РН – Iрег.ампл. – Pг – mреек = mрзад
При ведении поезда переходные процессы в регуляторе идут непрерывно, что приводит к увеличению расхода топлива.
Дизель и тяговый генератор
Считая величину периодически включаемой вспомогательной нагрузки незначительной по сравнению с Nд и выразив Рэ через IГ и Uг, запишем заданное условие
.

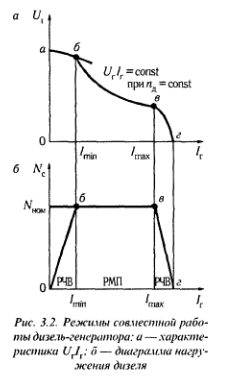

Это условие определяет форму линии IгUг — гиперболу. Учитывая, что Iг — величина переменная, случайная и независимая, обеспечение гиперболической характеристики необходимо осуществить изменением Ur обратно пропорционально изменению Iг. На идеальной характеристике IrUr различают участки полной мощности, ограничения по току и напряжению (рис. 3.2.). При трогании тепловоза с места и движении с очень низкой скоростью тяговый генератор работает на участке характеристики, соответствующем ограничению по току (участок г—в).
Низкое напряжение генератора (участок г — в) не дает возможности использовать полную мощность дизеля, рейки топливных насосов которого не находятся на положении полной подачи топлива.
Уменьшение тока приводит к значительному росту напряжения и мощности, рейки топливных насосов все больше приближаются к упору (на промежуточной позиции к положению, соответствующему полной мощности на данной позиции) и, наконец, встают на упор (точка в). От точки в до точки б нагрузка на дизель должна быть постоянной, так как рейки топливных насосов стоят на упоре и регулятор частоты
вращения увеличить подачу топлива не может, а уменьшать не должен. Постоянство мощности на этом участке обеспечивает система регулирования напряжения тягового генератора. Для создания зависимости IrUr = const все системы регулирования тепловозных тяговых генераторов имеют сигнал по току тяговых электродвигателей, величина которого вычитается из общего сигнала возбуждения (например, дифференциальная обмотка — на возбудителях с расщепленными полюсами).
При уменьшении тока нагрузки Iг< Iг min наступает ограничение по напряжению, полная мощность дизеля не реализуется тяговым генератором, вступает в действие РЧВ, дизель разгружается.
Таким образом, при совместной работе дизеля с тяговым генератором передача мощности тепловоза может работать при трех возможных режимах:
трогание с места и движение с низкой скоростью — мощность полностью не используется;
рейки топливных насосов встали на упор (пк тах) либо достигли заданного положения — поддержание равенства мощности и свободной мощности дизеля осуществляется регулятором мощности РМ тягового генератора по положению органа топливоподачи;
движение с высокой скоростью, когда по характеристике IrUr наступает ограничение по напряжению, — мощность, потребляемая тяговым генератором, снижается, РЧВ уменьшает подачу топлива в дизель.
Аварийный режим возбуждения тягового генератора. При повреждении элементов системы автоматического регулирования возбуждения тягового генератора ее отключают и переходят на аварийное возбуждение. Для этого переключатель ставят в положение «Аварийное». В этом положении тиристоры управляемого моста УВВ шунтируются перемычкой переключателя, установленной между нижними подвижными контактами. Обмотка возбуждения будет получать питание через неуправляемый мост. Следовательно, ток возбуждения и напряжение тягового генератора на каждой позиции контроллера машиниста будет постоянным.
Вследствие индуктивной нагрузки (тяговые электродвигатели), сильного действия реакции якоря и падения напряжения внешняя характеристика тягового генератора на аварийном режиме будет резко падающей.
У тепловозов с тяговыми генераторами постоянного тока, как, например, 2ТЭ10Л, при аварийном режиме напряжение почти не меняется. Напряжение синхронного возбудителя при аварийном режиме уменьшается за счет введения в цепь возбуждения добавочного резистора. Для плавного разгона тепловоза на первых трех позициях контроллера в цепи обмотки возбуждения синхронного возбудителя включен резистор, шунтируемый на 4-й позиции контроллера контактами контактора.
