25.Краткий исторический обзор электрических передач, современное состояние, перспективы развития.
Электрическая передача мощности.
Наибольшее распространение на магистральных локомотивах железных дорог всего мира получила электрическая передача. Первые тепловозы российских железных дорог Щэл—1, Ээл—2 и последующие выпуски Коломенского тепловозо-строительного завода серии Ээл и Оэл были с электрическими передачами мощности.
Э
лектрическая
передача мощности содержит тяговый
генератор ТГ, полупроводниковые
преобразователи П и тяговые электродвигатели
ТЭД. Каждый электродвигатель соединен
посредством зубчатой передачи с колесной
парой (индивидуальный привод) или с
двумя-тремя колесными парами (групповой
привод). Вал генератора ТГ соединяется
непосредственно с валом теплового
двигателя ТД.

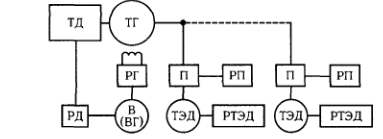

Функциональная блок-схема цепи тепловоза с эл передачей
Электрическая передача мощности постоянного тока.
Главное достоинство передачи постоянного тока перед другими — получение тяговой характеристики локомотива близкой к идеальной (гиперболического вида) при простоте электрической схемы и ее управления. (Тепловозы: ТЭЗ, ТЭП60, 2ТЭ10Л, М62, ТЭМ2).
Преимущества передачи постоянного тока:
отсутствие кинематической связи вала теплового двигателя с движущими колесами локомотива; возможность плавного регулирования силы тяги и скорости локомотива во всем заданном рабочем диапазоне; высокое значение КПД передачи и теплового двигателя во всем рабочем диапазоне; высокая степень использования мощности теплового двигателя во всем рабочем диапазоне; отсутствие муфт сцепления и промежуточных зубчатых редукторов; возможность осуществления электродинамического торможения; высокие долговечность и надежность; достаточная свобода в размещении силового и вспомогательного оборудования при конструировании локомотива.
Недостатки:
более высокую стоимость передачи по сравнению с механической и гидравлической; значительный расход цветных металлов и изоляционных материалов на изготовление; многократные настроечные (реостатные) испытания в процессе эксплуатации; снижение надежности и КПД передачи в целом от ухудшения климатических условий эксплуатации; достаточно большой вес электрических машин и передачи в целом; необходимость тщательного ухода за коллекторно-щеточным узлом электрических машин.
Электрическая передача постоянного тока для тягового подвижного железнодорожного состава охватывает диапазон мощности от 220 до 4400 кВт. Отдельные локомотивы строятся или проектируются на большие мощности. При мощности более 1470 кВт в агрегате применяется исключительно электрическая передача.
Эл. Передача мощности переменно-постоянного тока.
На тепловозах с передачей мощности переменно-постоянного тока применяются тяговые электродвигатели постоянного тока с последовательным возбуждением и ступенчатым ослаблением магнитного потока возбуждения.
В тепловозной передаче мощности переменно-постоянного тока применены синхронный трехфазный генератор СГ с возбудителем В и полупроводниковый кремниевый выпрямитель ВУ с интенсивным охлаждением. Синхронные генераторы имеют массу на единицу мощности почти в 2 раза меньше, чем генераторы постоянного тока при той же мощности и частоте вращения вала дизеля. Имеются реальные возможности для снижения массы и размеров выпрямительных установок.
Основное преимущество синхронного генератора перед генератором постоянного тока заключается в отсутствии коллектора, что повышает надежность его работы и позволяет существенно повысить окружную скорость на поверхности ротора. На сегодняшний день передача переменно-пост. Тока имеет самое широкое распространение на всем постсоветском пространстве и странах СНГ
Эл. передача мощности переменно-переменного тока.
Дальнейшее развитие электрической передачи мощности локомотива — это применение передачи мощности переменно-переменного тока — переход на тяговые асинхронные электродвигатели как тепловозов, так и электровозов.
Основными видами бесколлекторных электродвигателей являются асинхронный, синхронный и вентильный двигатели. Короткозамкну-тый асинхронный тяговый электродвигатель прост по конструкции и имеет наименьшие габариты и массу. При одинаковом вращающем моменте и мощности масса асинхронного электродвигателя на 25—30% меньше, чем электродвигателя постоянного тока.
Синхронный электрический двигатель по конструкции сложнее ко-роткозамкнутого асинхронного в связи с наличием полюсов и обмоток возбуждения. В передачах мощности переменно-переменного тока тепловозов возможны различные комбинации в совместном применении синхронных генераторов с асинхронными, вентильными или синхронными тяговыми электродвигателями. В передачах мощности переменно-переменного тока тепловозов возможны различные комбинации в совместном применении синхронных генераторов с асинхронными, вентильными или синхронными тяговыми электродвигателями.
В дальнейшем на тепловозах должна найти применение электрическая передача на переменном токе, которая уже широко применяется за рубежом практически на всем подвижном составе, включая электровозы, тепловозы и моторвагонный подвижной состав. Оценить технико-экономические показатели локомотивов с передачей мощности на переменном токе применительно к условиям эксплуатации нашей страны в настоящее время полностью невозможно из-за недостаточного числа отечественных опытных тепловозов. Мощность макетных тепловозов с электрической передачей переменного тока охватывает диапазон от 110 до 2950 кВт. В разные годы были изготовлены макетные тепловозы с электрическими машинами переменного тока на базе механического оборудования тепловозов ТГК2 мощностью 110 кВт (синхронный генератор с переключением полюсов и двухскоростные асинхронные электродвигатели) и ВМЭ мощностью 400 кВт (выпрямитель, инверторы и асинхронные электродвигатели). В 1973 г. был изготовлен один экспериментальный тепловоз ТЭ120 мощностью 2950 кВт.
