47. Электрическое торможение: преимущества и недостатки; тормозные характеристики и их ограничения.
С увеличением скорости движения поезда эффективность колодочных тормозов снижается. Однако общая тенденция к увеличению скорости существует и высокоскоростное движение завоевывает себе право на существование. Отсюда и постоянный интерес к применению электродинамического тормоза, суть которого — перевод тяговых электродвигателей локомотива из тягово-моторно го режима в генераторный, что не вызывает технических трудностей в связи с обратимостью электрических машин. Работая в генераторном режиме, электрические машины превращают кинетическую энергию поезда в электрическую, которая в зависимости от ее дальнейшего использования определяет вид торможения - реостатное или рекуперативное. Электродинамическое торможение не исключает применение колодочного тормоза.
Независимо от вида торможения его применение дает экономический эффект за счет экономии тормозных колодок, сокращения износа тормозных приборов, рычажных передач, расхода песка. Все в сумме дает 12 % экономии эксплуатационных расходов. При рекуперативном торможении добавляется экономия за счет возвращенной в сеть электроэнергии.
К системе электрического торможения предъявляется ряд требований: эффективное действие тормоза в заданном диапазоне скоростей, гибкость управления и автоматическое регулирование по заданным характеристикам, минимальное время подготовки к торможению, устойчивость режимов торможения, минимальное усложнение электрической передачи и высокая надежность.

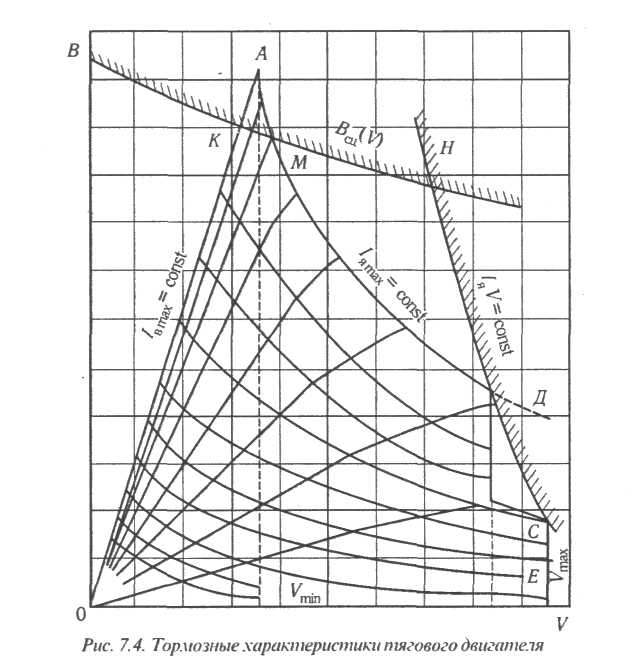

Наряду с несомненными достоинствами электродинамических тормозов они имеют и существенные недостатки, сдерживающие их применение и в ряде случаев снижающие к ним доверие. Основная принципиальная особенность электродинамического тормоза —торможение одним локомотивом, учитывая, что тормозная сила при том же токе машин больше чем сила тяги (к тормозной силе нужно отнести и механические потери, которые при тяговом режиме вычитались), продольная динамика поезда резко ухудшается и требует от машиниста локомотива большей осторожности при управлении тормозом.Предельные характеристики:
максимальный ток возбуждения тягового электродвигателя, допустимый по условиям нагревания катушек главных полюсов;
максимальный тормозной ток, ограничиваемый нагреванием обмотки якоря тягового двигателя и тормозных резисторов;
максимальное значение реактивной ЭДС в секции обмотки якоря. Этот параметр, являющийся критерием удовлетворительной коммутации, может быть выражен как произведение тока якоря тягового электродвигателя на его частоту вращения;
• максимальная тормозная сила по условиям сцепления колес с рельсами (линия
КН).
