§ 16. Оценка пассивной безопасности
Изучение статистических данных по аварийности показывает, что с ростом автомобильного парка и интенсивности движения уменьшается относительное число наездов на пешеходов и возрастает количество столкновений, опрокидываний и наездов автомобилей на неподвижное препятствие. Одновременно возрастает значение внутренней пассивной безопасности. Во многих странах ведутся работы по внедрению конструктивных мероприятий, снижающих вероятность гибели людей и тяжесть их травмирования при ДТП.
Для оценки пассивной безопасности автомобиля предложено несколько измерителей. Наиболее простои измеритель — фактор тяжести — представляет собой отношение числа погибших Мс во время ДТП к числу раненых Mv : FT — Nc/Nv.
По данным официальных отчетов, фактор тяжести F r в различных странах находится в пределах 1:5—1:40. Иногда тяжесть Д J П определяют по отношению числа тяжело раненых и погибших Nc к общему числу ДТП Nдтп: .
Fi = (NT + ЛУ/ЛГДТП.
По имеющимся данным, при скорости автомобиля менее 14 м/с F\ « « 0,05. При росте скорости F'r увеличивается и при 35 м/с достигает 0,4.
Применяются также удельные показатели: число раненых и погибших при ДТП, отнесенные к 1 млн. жителей, 1 млн. км пробега или 1 млн. автомобилей.
Часто для оценки тяжести ДТП прибегают к экономическим показателям, учитывающим потери народного хозяйства вследствие аварий. Так, И. К. Коршаковым предложен коэффициент опасности /<оп, характеризующий вероятность смертельного исхода при происшествии для каждого из его участников:
kon = faNn + k,NT + 63//с)/(Л/л + Nr + А/0 + /V„),
где kx, k2 и кз — коэффициенты тяжести последствий, позволяющие повреждения различных видов (легкие , тяжелые, смертельные) привести к повреждениям одного вида; N„, Nт и Nc — число людей, получивших соответственно легкие, тяжелые и смертельные повреждения; Nq — число участников ДТП, не получивших телесных повреждений.
К легким относят повреждения, вызывающие заболевания длительностью до 28 дней. Тяжелыми называют телесные повреждения
Рис. 64. Коэффициент опасности:
0,2
,Вша'
ГАЗ-21 .Волга" ГЛЗ-2Ь
'w/w//mmo,229
"J
0,272-
.Москбич-Ш"
tts?nu
„Москвич-W
.Москвич-Ш'
„Москвич -т*
9
15и
шгшйш
о,197
10,139
иЖигули":ВАЗ-2Ю1
о
0J
0,2
• 43 коп
EU
Водитель
Е23 передний пассажир
5)
с длительностью заболевания свыше 28 дней или утрагой трудоспособности более чем на 35%. К смертельным повреждениям относят такие, при которых смерть пострадавшего зафиксирована на месте ДТП или не позднее 7 суток с момента аварии. По данным органов здравоохранении, примерно в 70?4 случаев человек умирает либо непосредственно на месте происшествия, либо на пути в больницу.
Коэффициенты тяжести последствий ДТП определяются в соответствии с величиной убытков от повреждений каждого вида. Приняв коэффициент тяжести при смертельном исходе /г3 = 1, получим
= 0,015; k2 = 0,36.
Таким образом, зная число пострадавших при ДТП и полученные ими повреждения, можно с помощью коэффициента опасности количественно определить тяжесть различных видов ДТП, сравнить пассивную безопасность различных автомобилей и оценить совершенство тех или иных конструктивных решений. Чем больше коэффициент опасности kou, тем вероятнее смертельный исход и значительней потери от аварий.

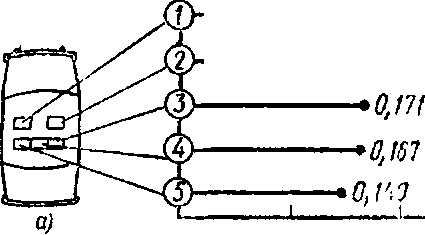

В качестве примера на рис. 64 приведены значения коэффициента опасности при встречных столкновениях автомобилей. Рис. (54, a иллюстрирует относительную опасность мест в автомобиле ГАЗ-21 «Волга» без применения ремней безопасности. Наиболее опасными являются места, занимаемые передним пассажиром (kon = 0,229) и водителем (kon = 0,184). Места, занимаемые задними пассажирами, менее опасны и по тяжести повреждений мало отличаются одно от другого. Аналогичные данные получены также зарубежными исследователями.
На рис. 64, б приведен коэффициент k0TU характеризующий опасность мест водителя и переднего пассажира в некоторых легковых автомобилях. Наиболее высокие значения koa относятся к автомобилям старых марок: «Москвич-402», «Москвич-407» и ГАЗ-21 «Волга».
о
0,1 Нож
0.168
♦
0,
га *
0,229
энергия автомобиля при этом тратится на поломку и деформацию деталей. Человек внутри автомобиля продолжает движение по инерции с прежней скоростью. Силы, удерживающие тело человека (мышечные усилия конечностей, трение о поверхность сиденья), иезелики по сравнению с инерционными нагрузками н не могут воспрепятствовать перемещению. Когда человек контактирует с деталями автомобиля — рулевым колесом, панелью приборов, петровым стеклом ит. п., происходит вторичный удар. Параметры вторичного удара зависят от скорости и замедления автомобиля, перемещения тела человека, формы и механических свойств деталей, о которые он ударяется. При высоких скоростях автомобиля возможен также третичный удар, т. е. удар внутренних органов человека (например, мозговой массы, печени, сердца) о твердые части скелета. Возникающие при этом перегрузки могут привести к серьезным повреждениям внутренних органов и разрушению кровеносных сосудов и нервных волокон. Большую часть травм водители и пассажиры получают во время вторичного удара.
Характер и тяжесть травмы зависят от многих причин: вида ДТП, скорости и конструкции автомобиля, наличия защитных приспособлений, возраста и здоровья человека. В среднем человек может выдержать без вреда кратковременную (в течение 0,01—0,1 с) перегрузку 40—50g. Перегрузки, испытываемые водителем и передним пассажиром при встречных столкновениях автомобилей, достигают 150—200g. Усилия, действующие на отдельные части тела, могут превышать 10 кН, что объясняет высокую смертность при некоторых ДТП. В табл. 26 приведены статистические данные по ДТП.
