4. 1. Общая пояснительная записка
.docФедеральное государственное бюджетное образовательное
учреждение высшего профессионального образования
Санкт-Петербургский государственный политехнический университет
Инженерно-строительный факультет
Кафедра «Технология, организация и экономика строительства»
Блокированный дом на две семьи
Курсовой проект по дисциплине
«Инженерная графика»
Выполнил: Кривой С. А. студент группы 1019/4
Проверил: асс. Усанова К. Ю.
Санкт-Петербург
2012 г.
Содержание
Содержание 2
Введение 3
Архитектурные решения 3
Объемно-планировочное решение 3
Внутренняя отделка 6
Отделка полов 6
Отделка стен 6
Отделка потолков 6
Конструктивные решения 6
Конструктивная схема здания 6
Конструктивные элементы 6
Фундамент 6
Стены 7
Проемы 7
Перекрытия 7
Крыша 7
Лестница 7
Инженерная подготовка территории 8
Инженерное оборудование 8
Система вентиляции 8
Система электроснабжения 8
Система газоснабжения 8
Система водоснабжения 8
Система водоотведения и канализации 8
Система кондиционирования 8
Система отопления 8
Противопожарные мероприятия 8
Мероприятия, связанные с обеспечением жизнедеятельности маломобильных групп населения 8
Энергоэффективность здания 8
Мероприятия, связанные с ГО и ЧП 8
Мероприятия по защите от шума 8
Охрана окружающей среды 9
Технология и организация строительства 9
Список литературы 10
Введение
В задачи данного курсового проекта входит проектирование здания. Все перечисленные задачи выполняются на компьютере в известных каждому инженеру программных продуктах.
Цели, поставленные при выполнении работы
Изучение возможностей 3-D моделирования в программе AllPlan 2006 применительно к проектируемому зданию.
Изучение ГОСТов, СНиПов и прочей проектной и рабочей документации, а так же способов работы с нею.
Изучение строительных и рабочих чертежей, способов их создания и компоновки.
Проект выполнен в соответствии с:
Заданием на проектирование.
ГОСТ Р 21.1101 «Основные требования к проектной и рабочей документации».
ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных рабочих чертежей».
СП 55.13330.2011 «Дома жилые одноквартирные»
Краткая характеристика объекта
Объект – трёхэтажный загородный коттедж без подвала, отличительной особенность является замысловатый и в то же время достаточно строгий дизайн. Этажность – 3 этажа. Высота здания – 6,81 м. Адрес объекта: г. Санкт-Петербург, Фрунзенский район, ул. Малая Балканская.
Архитектурные решения
Объемно-планировочное решение
Жилой трёхэтажный коттедж предназначен для проживания двух семей.
Высота этажа 3 м.
Общая площадь 664,76 кв. м. Общая жилая площадь 262,70 кв.м.
Объемно – планировочное решение предполагает следующий состав помещений:
на первом этаже
на втором этаже
на третьем этаже
Внешний вид здания показан на рисунке 1.

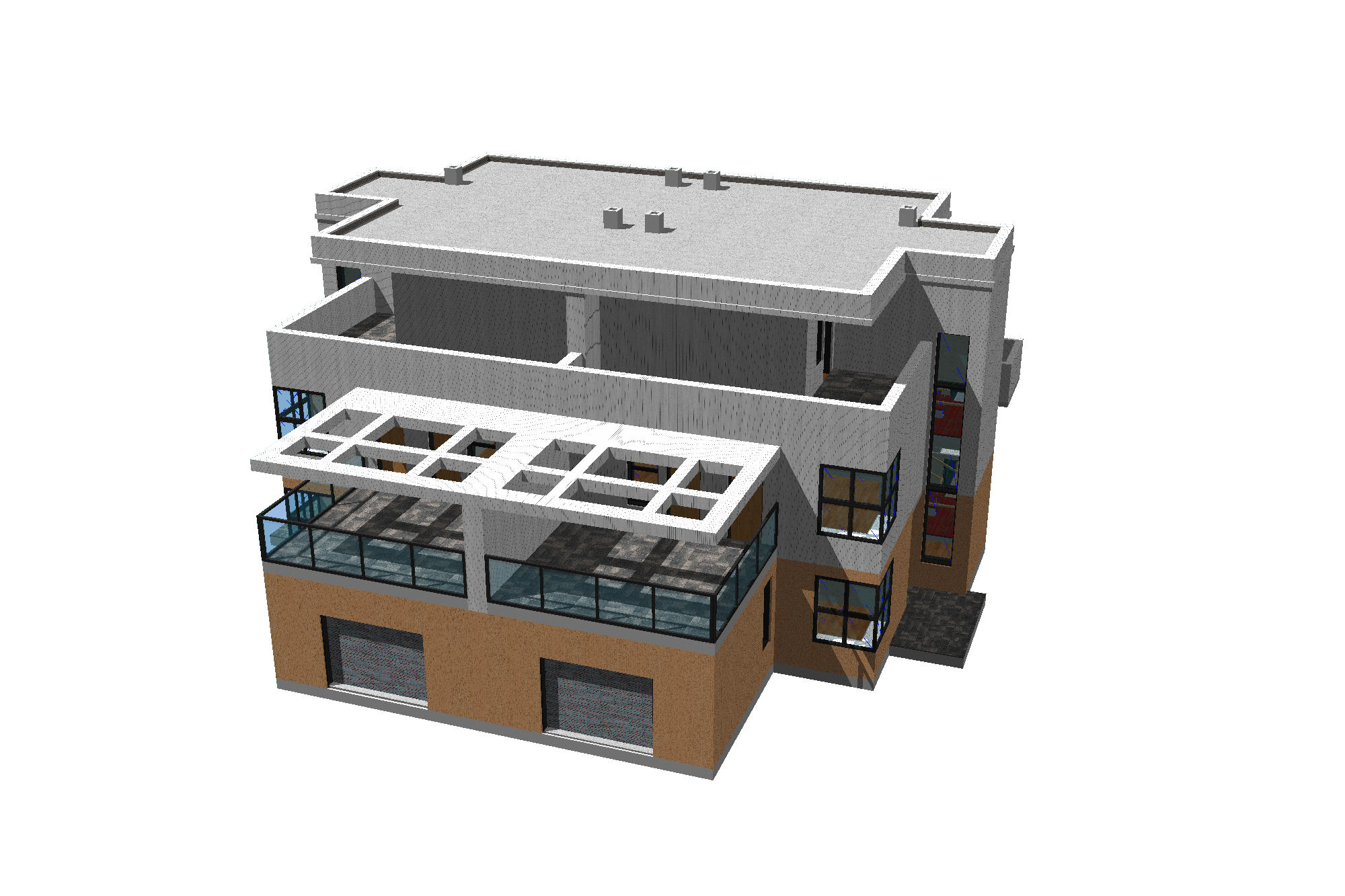

Рис. 1. 3D модель здания
Внутренняя отделка
Отделка полов
На первом этаже полы помещений 1, 2, 19, 20 – стяжка, 20 мм; керамическая плитка, 10 мм.
На первом этаже полы помещений 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 – стяжка, 10 мм; фанера, 12 мм (2 слоя); ламинат, 10 мм.
На первом этаже полы помещений 13, 14, 15, 16 – обмазочная гидроизоляция, 2 мм; стяжка, 20 мм; клей, 2 мм; плитка, 10 мм.
На первом этаже полы помещений 17, 18 – стяжка, 44 мм.
На втором этаже полы помещений 21 – стяжка, 10 мм; фанера, 12 мм (2 слоя); ламинат, 10 мм.
На втором этаже полы помещений 31, 32 – обмазочная гидроизоляция, 2 мм; стяжка, 20 мм; клей, 2 мм; плитка, 10 мм.
На втором этаже полы помещений 33, 34, 35, 36 – стяжка, 20 мм; керамическая плитка, 10 мм.
На третьем этаже полы помещений 37, 38 – стяжка, 10 мм; фанера, 12 мм (2 слоя); ламинат, 10 мм.
На третьем этаже полы помещений 39, 40 – обмазочная гидроизоляция, 2 мм; стяжка, 20 мм; клей, 2 мм; плитка, 10 мм.
На третьем этаже полы помещений 41, 42, 43, 44 – стяжка, 20 мм; керамическая плитка, 10 мм.
Отделка стен
На первом этаже стены помещений 3, 4, 5, 6, 7, 8, 11, 12 – штукатурка, 20 мм; обои, 3 мм.
На первом этаже стены помещений 9, 10, 13, 14, 15, 16 – раствор, 5 мм; плитка, 5 мм.
На втором этаже стены помещений 22, 23, 24, 25, 26, 27, 28, 29, 30 – штукатурка, 20 мм; обои, 3 мм.
На втором этаже стены помещений 31, 32 – раствор, 5 мм; плитка, 5 мм.
На третьем этаже стены помещений 37, 38 – штукатурка, 20 мм; обои, 3 мм.
На третьем этаже стены помещений 39, 40 – раствор, 5 мм; плитка, 5 мм.
Отделка потолков
На первом этаже потолки помещений 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 – штукатурка, 20 мм; водоэмульсионная краска, 3 мм.
На втором этаже потолки помещений 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32 – штукатурка, 20 мм; водоэмульсионная краска, 3 мм.
На третьем этаже потолки помещений 37, 38, 39, 40 – штукатурка, 20 мм; водоэмульсионная краска, 3 мм.
Конструктивные решения
Конструктивная схема здания
Конструктивная схема здания – бескаркасная с поперечными несущими стенами. Данная схема является наиболее целесообразной в данном проекте.
Конструктивные элементы
Фундамент
Сплошной фундамент в виде монолитной железобетонной плиты высотой 300 мм.
Стены
Первый этаж
Наружные стены: газобетон, 2850 мм, 400 мм; облицовочная панель, 3000 мм, 50 мм.
Внутренние стены: газобетон, 2850 мм, 400 мм.
Перегородки: газобетон, 2850 мм, 100 мм.
Второй этаж
Наружные стены: газобетон, 2850 мм, 400 мм; облицовочная панель, 3000 мм, 50 мм.
Внутренние стены: газобетон, 2850 мм, 400 мм.
Перегородки: газобетон, 2850 мм, 100 мм.
Третий этаж
Наружные стены: газобетон, 2850 мм, 400 мм; облицовочная панель, 3000 мм, 50 мм.
Внутренние стены: газобетон, 2850 мм, 400 мм.
Перегородки: газобетон, 2850 мм, 100 мм.
Проемы
Внутренние дверные проемы
Для помещений 31, 32, 39, 40 – высота 2100 мм, ширина 700 мм;
для остальных помещений – высота 2100 мм, ширина 900 мм.
Наружные дверные проемы
Для помещений 7, 8 – высота 2100 мм, ширина 2600 мм;
для помещений 17, 18 – высота 2100 мм, ширина 2800 мм;
для помещений 27, 28 – высота 2100 мм, ширина 2000 мм;
для остальных помещений – высота 2100 мм, ширина 900 мм.
Оконные проемы
Для помещений 9, 10 – высота 1900 мм, ширина 2600 мм, высота над уровнем пола 800 мм;
для помещений 11, 12, 23, 24 – высота 1900 мм, ширина 1600 мм и 1600 мм, высота над уровнем пола 800 мм (угловые проёмы);
для лестниц – 1. высота 1900 мм, ширина 880 мм, высота над уровнем пола 800 мм; 2. высота 1900 мм, ширина 850 мм, высота над уровнем пола 800 мм;
для помещений 17, 18 – высота 1900 мм, ширина 700 мм, высота над уровнем пола 800 мм;
для помещений 25, 26 – высота 1900 мм, ширина 800 мм, высота над уровнем пола 800 мм;
для помещений 27, 28 – высота 1900 мм, ширина 3000 мм, высота над уровнем пола 800 мм;
для помещений 37, 38 – 1. высота 1900 мм, ширина 700 мм, высота над уровнем пола 800 мм; 2. высота 1900 мм, ширина 900 мм, высота над уровнем пола 800 мм.
Перекрытия
Плиты перекрытия выполнены из монолитного железобетона, толщина 150 мм.
Крыша
Форма крыши – плоская. Уклон – 2 градуса.
Покрытие кровли – рулонно-кровельное покрытие.
Лестница
В проекте запроектирована внутриквартирная деревянная лестница. Лестничных маршей 8 шт., лестничных площадок 4 шт.
Лестница двухмаршевая, П-образная, ширина лестничного марша 1100 мм, количество ступеней 20 шт. Высота ступеней 150 мм, ширина – 300 мм. Высота перил 900 мм. Размеры лестничной площадки 800х2500 мм.
Инженерная подготовка территории
Данный раздел проекта не разрабатывается.
Инженерное оборудование
Инженерные системы:
Система вентиляции
Проектом предусмотрена естественная вентиляция в помещениях 9, 10, 13, 14, 15, 16, 31, 32, 39, 40. Система вентиляции основана на притоке и вытяжке воздуха.
При естественной вентиляции приток воздуха осуществляется через окна, двери, форточки. Вытяжка воздуха осуществляется через вентиляционные каналы в стенах и через вентиляционные блоки.
Система электроснабжения
Данный раздел проекта не разрабатывается.
Система газоснабжения
Данный раздел проекта не разрабатывается.
Система водоснабжения
Данный раздел проекта не разрабатывается.
Система водоотведения и канализации
Данный раздел проекта не разрабатывается.
Система кондиционирования
Данный раздел проекта не разрабатывается.
Система отопления
Данный раздел проекта не разрабатывается.
Противопожарные мероприятия
Данный раздел проекта не разрабатывается.
Мероприятия, связанные с обеспечением жизнедеятельности маломобильных групп населения
Данный раздел проекта не разрабатывается.
Энергоэффективность здания
Данный раздел проекта не разрабатывается.
Мероприятия, связанные с ГО и ЧП
Данный раздел проекта не разрабатывается.
Мероприятия по защите от шума
Данный раздел проекта не разрабатывается.
Охрана окружающей среды
Данный раздел проекта не разрабатывается.
Технология и организация строительства
Данный раздел проекта не разрабатывается.
Список литературы
ГОСТ Р 21.1101 «Основные требования к проектной и рабочей документации».
ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных рабочих чертежей».
СП 55.13330.2011 «Дома жилые одноквартирные»
Приложения
