Лабораторна робота № 2

Завдання

Вправа

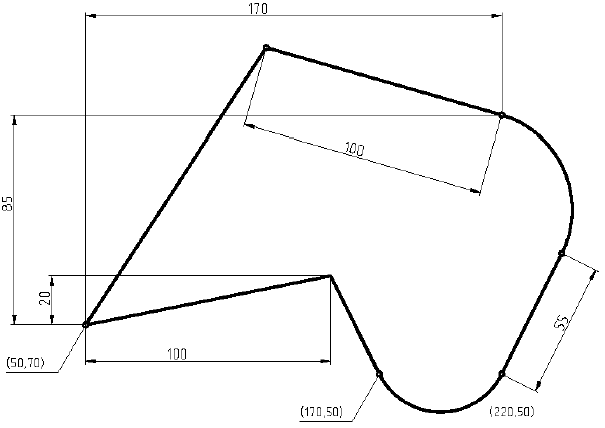

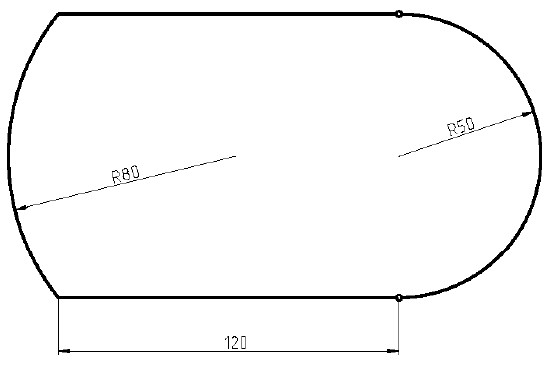

Завдання 1. За допомоги команд «ОТРЕЗОК», «ДУГА», «КРУГ» виконати побудову креслень з використанням різних способів введення команд, координат та відстаней.

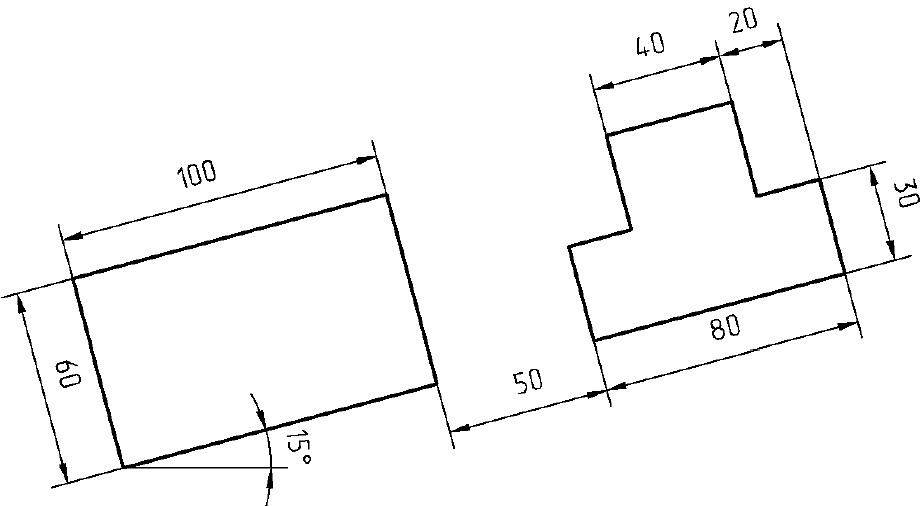

Вправа 1

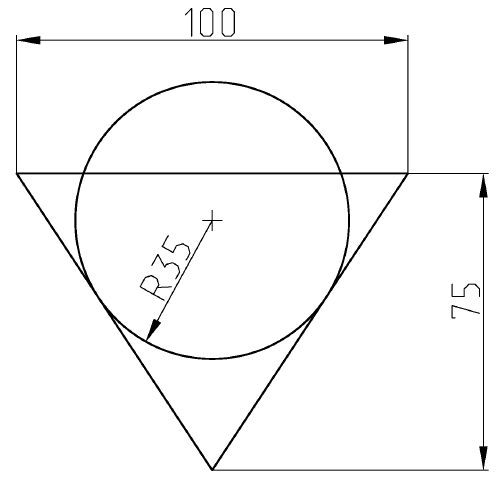

Вправа 2

Вправа 3

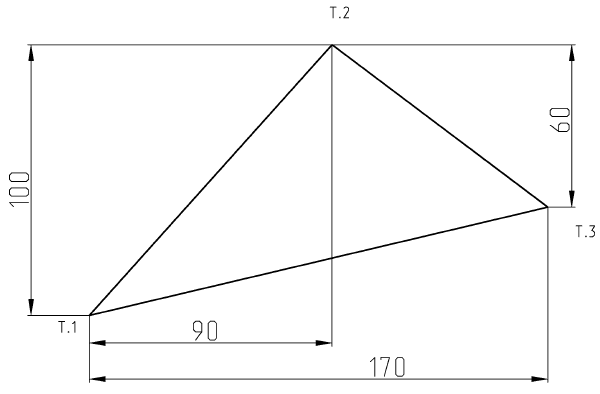

Завдання 2.

1) Використовуючи команду «ОТРЕЗОК» намалювати трикутник (точки 1, 2, 3).

2) Використовуючи команду «КРУГ» намалювати коло, яке описане навколо трикутника (опція – «3 точки»)

3) Використовуючи команду «КРУГ» намалювати коло, яке вписане в трикутник (опція – «3 точки касания»)

Завдання 3.

1) Намалювати прямокутник, використовуючи команду «ПРЯМОУГОЛЬНИК».

2) Використовуючи команду «ОТРЕЗОК» вписати в прямокутник ромб.

3) Вписати в ромб коло (опція – «3 точки касания»).

Завдання 4.

Виконати побудови, використовуючи команди «ОТРЕЗОК», «КРУГ» (опція – «2 точки касания, радиус»)

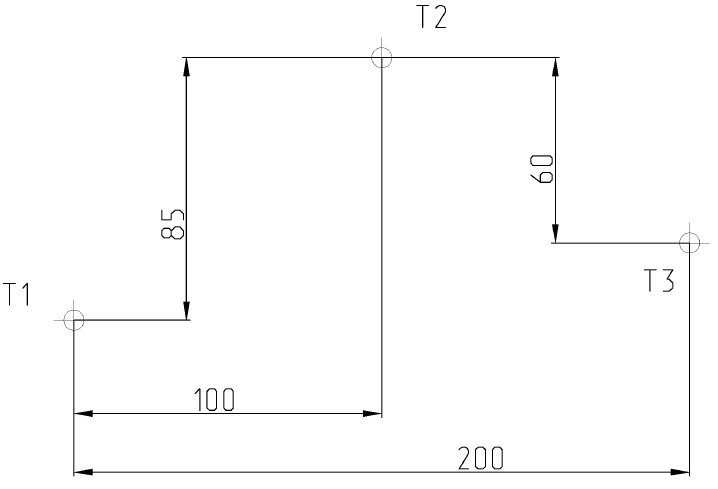

Завдання 5.

1. Встановити наступні прив’язки: «узел, центр, касательная и нормаль».

2. Намалювати точки 1, 2, 3

3. Намалювати коло по двом точкам – 2 та 3.

4. З точки 1 провести відрізки, дотичні до кола.

5. 5) З центру кола провести відрізки до точок дотику.

6. Провести відрізок, який проходить через точку 1 та центр кола так, щоб відрізок повністю перетинав коло.

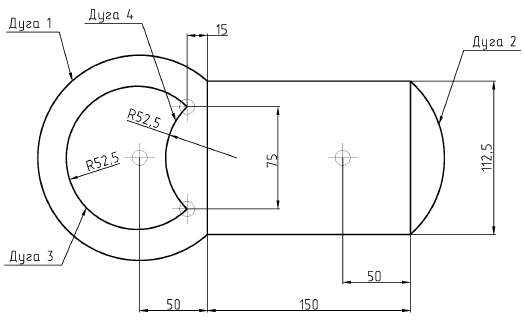

Завдання 6.

1. Встановити наступні поточні прив’язки: «узел, конечная точка, середина».

2. Намалювати прямокутник за допомоги команди «ПРЯМОУГОЛЬНИК».

3. Намалювати точки, які зображені на малюнку.

4. Намалювати дуги 1 та 2, використовуючи опції – «начальная точка, центр, длина хорды».

5. Намалювати дуги 3 та 4, використовуючи опції – «начальная и конечная точки и радиус».

Завдання 7.

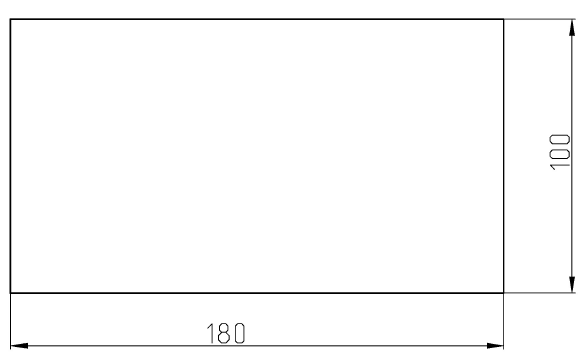

1. Побудувати прямокутник, використовуючи команду «ПРЯМОУГОЛЬНИК».

2. Встановити поточний режим прив’язки: «конточка, паралельно, продолжение линии».

3. Побудувати фігуру, зображену з права від прямокутника, використовуючи команду «ОТРЕЗОК».

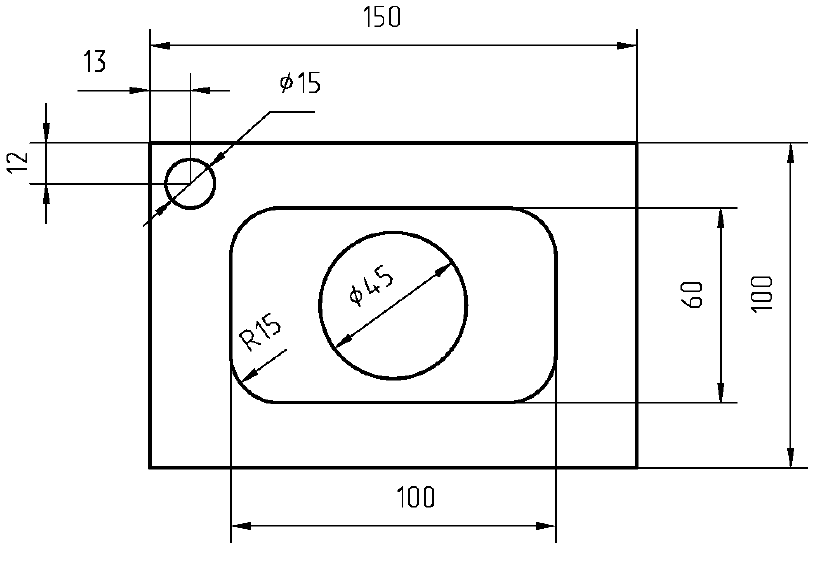

Завдання 8.

1. Побудувати прямокутник з розмірами сторін 150×100 мм.

2. Побудувати внутрішній прямокутник, встановиши опції: «урівень 30, сопряжение 15».

Примітка: для визначення першого кута прямокутника та центру кола діаметру 15 необхідно скористатися при’язкою «смещение».

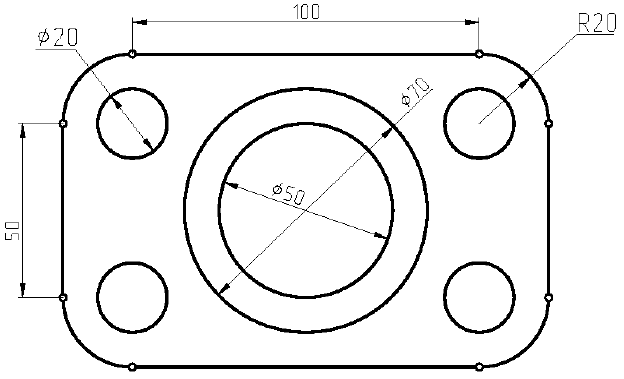

Завдання 9.

Побудувати зображену фігуру використовуючи різні параметричні прив’язки за допомогою вище ознайомленими командами.
