Расчет ширины междукамерных целиков

Расчет ширины междукамерных целиков ведется итерационным методом, основанным на методике академика Шевякова Л.Д.

Методика академика Шевякова Л.Д. основана на допущении, что нагрузка на все целики одинакова и равна полному весу столба пород до земной поверхности, распределение этой нагрузки по горизонтальному сечению целика является равномерным, целики работают в упругом режиме, т.е. прочность их рассчитывается на бесконечно большой срок службы.

Исходя из вышеуказанных предпосылок, Шевяков Л.Д. рекомендует вести расчет ширины ленточных целиков а по формуле:

  , (5)

где

А

-

ширина камеры, м;

Н

-

мощность налегающих пород, м;

-

допустимое напряжение в целиках, кПа;

h

-

мощность рудного тела, м;

-

объемный вес налегающих пород, кН/м3:

-

объемный вес руды, кН/м3.

  , (6)

где

Rсж

-

временное сопротивление руды на одноосное сжатие в образцах кубической формы, кПа;

Кз.пр

-

коэффициент запаса прочности,

принимаем Кз.пр =2,5

  , (7)

где

f

-

коэффициент крепости руды по Протодьяконову;

KCO

-

коэффициент структурного ослабления (определяется по характеристике породного массива; приложение 16 [1] стр. 42).

f

=

5

;

KCO

=

0,8

(т.к.

по характеристике породного массива)

Рассчитаем ширину целика

А

=

15

м;

Н

=

267,3

м;

=

16000

кПа;

h

=

2,7

м;

=

26

кН/м3;

=

29

кН/м3.

Пересчитываем ширину междукамерных целиков итерационным методом.

Уточняем R



Дальнейший расчет ведем по формулам:

; (8)

Расчет ведется до тех пор, пока разница между соседними значениями а не будет 0,1 м.

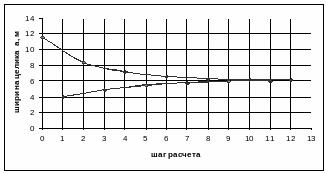

Рис. 2. Определение ширины целика

Принимаем ширину целика а = 7 м

В результате проведенных расчетов получили следующие параметры разработки:

длина камер

=

76

м;

ширина камер

=

15

м;

ширина целиков

=

7

м.

  1. ПОДГОТОВИТЕЛЬНЫЕ И НАРЕЗНЫЕ РАБОТЫ

2.1. Схема подготовительных и нарезных работ

Схема подготовки блока состоит в проходке откаточного штрека и вентиляционного восстающего, нарезных работ - в проходке подсечного штрека. Все выработки проводятся по руде.

2.2. Расчет объема подготовительных и нарезных выработок на блок и определение распределения балансовых запасов в блоке

Подготовительные выработки

Откаточный штрек

Ширина D отк. штр. = 4 м

Длина L отк. штр. = А + а,

где

А

-

ширина камеры, м;

а

-

ширина целика, м.

L отк. штр. =15+7= 22 м

Высота Н отк. штр = h

h – средняя мощность рудного тела

Н отк. штр = 2,7м

Сечение в проходке S отк штр = D отк штр · h

S отк штр =4*2,7=10,8 м2

Объем V отк. штр = S отк штр · L отк. штр = 10,8*22 = 237,6 м3

Балансовые запасы Б отк. штр = V отк. штр · = 237,6*29= 688,8 т

Вентиляционный восстающий

Ширина D восст. =3 м

Длина L восст = Н эт – D отк. штр

H эт – высота этажа, м

L восст. =90-8= 82 м

Высота Н восст = h

h – средняя мощность рудного тела

Н восст = 2,7 м

Сечение в проходке S восст = D восст · h

S восст =3*2,7= 8,1м2

Объем V восст = S восст · L восст =8,1*82= 664,2 м3

Балансовые запасы Б восст = V восст · =664,2*29= 1926 т

Объем подготовительных выработок

V П = V отк. штр + V восст =664,2+237,6 = 901,8 м3

Балансовые запасы подготовительных выработок

Б п = Б отк. штр + Б восст = 1926+688,8= 2614,8 т
