2.3. Построение температурных графиков отпуска тепловой энергии и графика переключения котлоагрегатов
Температурный график – зависимость температуры в подающем и обратном трубопроводах на выходе из котельной, в зависимости от температуры наружного воздуха.
Температурный график регулирования тепловой нагрузки разрабатывается из условий суточной подачи тепловой энергии на отопление, обеспечивающей потребность зданий в тепловой энергии в зависимости от температуры наружного воздуха. Выбор графика регулирования определяется целым рядом местных условий и сложившимися условиями проектирования системы теплоснабжения (схемами присоединения потребителей, диаметрами трубопроводов тепловой сети и т.д.).
Фактическая
температура воды в подающем трубопроводе
находится по формуле (5):
,
(5)
где: – фактическая температура воды в подающем трубопроводе, °С;
– расчетная
температура воды в подающем трубопроводе,
°С;
– расчетная
температура воды в обратном трубопроводе,
°С;
– расчетная
температура воды на входе в систему
отопления, °С;
– расчетная температура воздуха в помещении ( = + 18 °С);
– расчетная температура наружного воздуха (температура наиболее холодной пятидневки).
Фактическая
температура воды в обратном трубопроводе
равна:
,
°С (6)
Фактическая
температура воды на входе в систему
отопления
равна:
,
°С (7)
где: U – коэффициент смешения:
.
Подключённая
тепловая нагрузка
определяется следующим образом:
,
кВт (8)
где:
– максимальная тепловая нагрузка на
нужды СО и В, кВт;
tнв – температура наружного воздуха, °С.
Загрузка
котлоагрегатов
определяется по формуле (9):
,
% (9)
где: – загрузка котлоагрегатов, % (причем ≥ 50 %);
– мощность
котла, кВт;
–
количество
котлоагрегатов, шт.
Расчет данных для построения температурного графика производиться в табличной форме (см. таблицу 5).oC
Таблица 5
Расчёт температурного графика и графика переключения котлоагрегатов
-
tнв,oC
tвн, oC
t1, oC
t2, oC
t3, oC
Qn, кВт
Qк, кВт
Nк
z,%
1
2
3
4
5
6
7
8
9
-27,0
18,0
95,0
70,0
95,0
3908,0
2000,0
2
97,7
-26,0
18,0
93,6
69,1
93,6
3821,2
2000,0
2
95,5
-25,0
18,0
92,1
68,3
92,1
3734,3
2000,0
2
93,4
-24,0
18,0
90,7
67,4
90,7
3647,5
2000,0
2
91,2
-23,0
18,0
89,3
66,5
89,3
3560,6
2000,0
2
89,0
-22,0
18,0
87,8
65,6
87,8
3473,8
2000,0
2
86,8
-21,0
18,0
86,4
64,7
86,4
3386,9
2000,0
2
84,7
-20,0
18,0
84,9
63,8
84,9
3300,1
2000,0
2
82,5
-19,0
18,0
83,4
62,9
83,4
3213,2
2000,0
2
80,3
-18,0
18,0
84,0
62,0
84,0
3126,4
2000,0
2
78,2
-17,0
18,0
80,5
61,0
80,5
3039,6
2000,0
2
76,0
-16,0
18,0
79,0
60,1
79,0
2952,7
2000,0
2
73,8
-15,0
18,0
77,5
59,2
77,5
2865,9
2000,0
2
71,6
-14,0
18,0
76,0
58,2
76,0
2779,0
2000,0
2
69,5
-13,0
18,0
74,5
57,3
74,5
2692,2
2000,0
2
67,3
-12,0
18,0
73,0
56,3
73,0
2605,3
2000,0
2
65,1
-11,0
18,0
71,4
55,3
71,4
2518,5
2000,0
2
63,0
-10,0
18,0
69,9
54,4
69,9
2431,6
2000,0
2
60,8
-9,0
18,0
68,4
53,4
68,4
2344,8
2000,0
2
58,6
-8,0
18,0
66,8
52,4
66,8
2258,0
2000,0
2
56,4
-7,0
18,0
65,2
51,4
65,2
2171,1
2000,0
2
54,3
-6,0
18,0
63,7
50,3
63,7
2084,3
2000,0
2
52,1
-5,0
18,0
62,1
49,3
62,1
1997,4
2000,0
1
99,9
-4,0
18,0
60,5
48,3
60,5
1910,6
2000,0
1
95,5
-3,0
18,0
58,9
47,2
58,9
1823,7
2000,0
1
91,2
-2,0
18,0
57,3
46,2
57,3
1736,9
2000,0
1
86,8
Продолжение таблицы 5
-
1
2
3
4
5
6
7
8
9
-1,0
18,0
55,6
45,1
55,6
1650,0
2000,0
1
82,5
0,0
18,0
54,0
44,0
54,0
1563,2
2000,0
1
78,2
1,0
18,0
52,3
42,9
52,3
1476,4
2000,0
1
73,8
2,0
18,0
50,6
41,8
50,6
1389,5
2000,0
1
69,5
3,0
18,0
48,9
40,6
48,9
1302,7
2000,0
1
65,1
4,0
18,0
47,2
39,5
47,2
1215,8
2000,0
1
60,8
5,0
18,0
45,5
38,3
45,5
1129,0
2000,0
1
56,4
6,0
18,0
43,7
37,1
43,7
1042,1
2000,0
1
52,1
7,0
18,0
42,0
35,8
42,0
955,3
2000,0
1
47,8
8,0
18,0
40,1
34,6
40,1
868,4
2000,0
1
43,4
По результатам расчета составлен температурный график 95-70 °С, представленный на рис.1, а также показан график переключения котлоагрегатов (см. рис. 2).
Рис.1 - Температурный график отпуска тепловой энергии потребителю

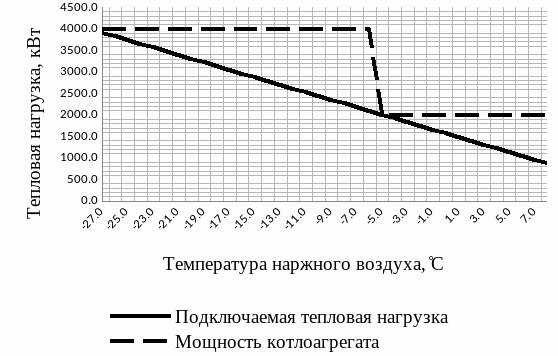

Рис. 2 - График переключения котлоагрегатов
Режимы работы котлов представлены в таблице 6.
Таблица 6
Режимы работы котлов
№ п/п |
Показатель |
Нагрузка, Мкал/ч |
Кол-во работающих котлов |
Процент загрузки |
Отопление и вентиляция |
||||
1 |
Максимально-зимний |
3360,0 |
2,0 |
97,7 |
2 |
Среднеотопительный |
1515,7 |
1,0 |
88,1 |
3 |
Летний |
0,0 |
0,0 |
0,0 |
Горячее водоснабжение |
||||
1 |
Максимально-зимний |
1284,0 |
1,0 |
74,7 |
2 |
Среднеотопительный |
1284,0 |
1,0 |
74,7 |
3 |
Летний |
1051,0 |
1,0 |
61,1 |
