§29 Генераторы качающейся частоты
Применяют для автоматизации получения частоты характеристик радиоэлектронных систем и приборов.
|
В качестве первого генератора используют частотно-модулированный генератор. В качестве второго генератор высокой частоты. Напряжения обоих генераторов подаются на смеситель, после которого фильтрам выделяется только разностная частота.
Полученное напряжение усиливается усилителем, контролируется вольтметром и через регулирующий аттенюатор подается на исследуемую схему.
§30 Измерение параметров электро- и радиоцепей

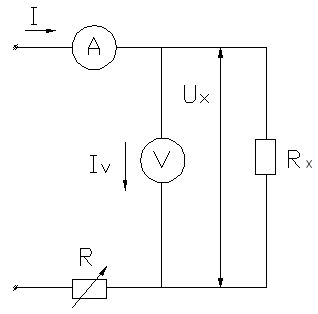

Метод амперметра и вольтметра
|
Установив реостатом, удобное значение тока и напряжения, вычисляют:
-ток
через вольтметра,
-внутреннее
сопротивление вольтметра
Мосты постоянного тока
|
Одинарный мост
постоянного тока состоит из четырёх
плеч – резисторов, сопротивления которых
равны
.
В одну диагональ моста включен источник
питания, а во вторую индикатор. В момент
равновесия моста выполняется условие:
(*)
И ток через индикатор равен 0. Если сопротивление трех плеч известны, то из условия (*) определяется неизвестное четвёртое сопротивление. Например:
Равновесие моста
достигается изменением
и отношением
.
Резисторы плеч моста выполняют в виде
магазинов образцовых сопротивлений.

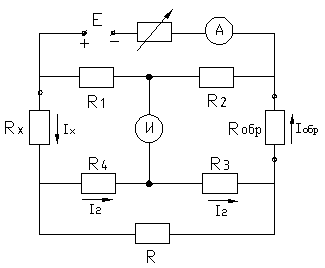

Двойные мосты
|
-сопротивление
плеч;
-сопротивление малого вспомогательного резистора;
-сопротивление
измеряемого и образцового резистора;
Уравнение Кирхгофа для уравновешенного состояния моста, т.е. ток через гальванометр (индикатор) равно 0.
Решая данную систему
отношения
:
При измерении должно
сохраняться равенство
,
,
что достигается при помощи спаренных
органов управления.

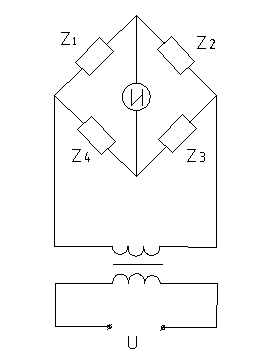

Мосты переменного тока
|
Равновесие моста достигается при условии:
Или в показательной форме
Где
- модули полных сопротивлений плеч.
-фазовые сдвиги между токами и напряжением в соответствующих плечах.
Условие (**) распадается на два:
1)
2)
Т.о., мост переменного тока нужно уравновешивать регулировкой активной и реактивной составляющей плеч, т.е., равновесие осуществляется по модулям и фазам.
Второе условие определяет порядок включения двухполюсников относительно друг друга. Если в первое и третье плечо включены резисторы, то во втором и четвертом должны находится реактивные сопротивления разных знаков. Если в смежных плечах (например, первом и втором) стоят резисторы, в остальные смежные плечи должны быть включены реактивные сопротивления одного знака.

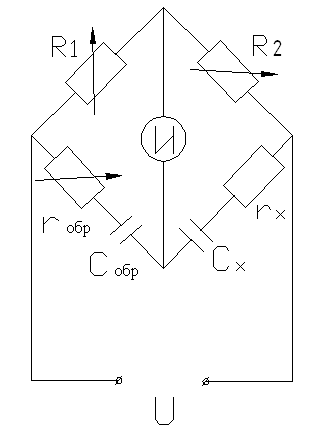

Мост для измерения емкостей
|
Два плеча составлены
из магазинов сопротивлений
и
.
В третье включают измеряемый конденсатор
,
сопротивление потерь в котором
.
Четвертое плечо образовано образцовым
конденсатором и плавнопеременным
резистором с малым сопротивлением.
Установив равновесие моста, получаем
следующее равенство:
-фазовый
сдвиг в образцовом плече
Углом потерь называется
угол дополняющий
до

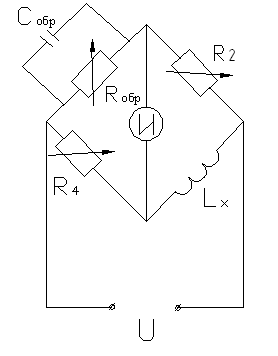

Мост для измерения индуктивности
|
-магазины сопротивлений
Первое плечо – образцовый конденсатор с пренебрежительно малыми потерями и плавнопеременный образцовый резистор с большим сопротивлением.
Условие равновесия:
Или
-добротность
катушки
