§26 Генераторы сигналов высокочастотные
|
Используют для
настройки радиовещательных приемов.

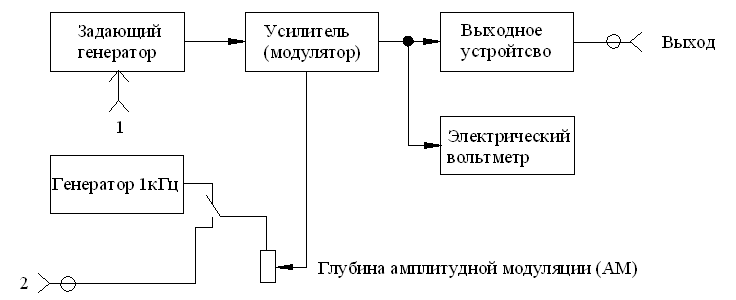

Задающий
генератор определяет стабильность
частоты и амплитуды выходного сигнала.
Усилитель (модулятор) является буферным
каскадом, способствующим стабильности
частоты и одновременно амплитудным
модулятором. Модуль напряжения создается
внутренним генератором частотой 1кГц,
либо подводятся из вне.
Выходное устройство представляет собой систему калиброванных аттенюаторов, обеспечивающих широкое изменение уровня выходного напряжения. Т.к., измерение малых уровней напряжений затруднительно, то о значении выходного сигнала судят по показанию вольтметра.
§27 СВЧ – генераторы
|

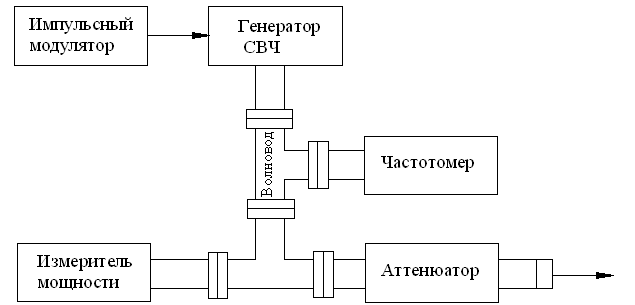

Выходная мощность генератора подается к нагрузке с коаксиального разъема или волновода. Задающий генератор выполняется на клистроне (лампа, в которой колебательная система включена в генераторную лампу, а не является отдельным внешним элементом). Установку частоты осуществляют по показанию частотомера. Мощность колебаний контролируется измерителем мощности. Для импульсной модуляции импульсное напряжение подают на клистрон. Значение напряжения выбирают так, чтобы на время действия импульса клистрон находился в режиме оптимальной генерации.
|

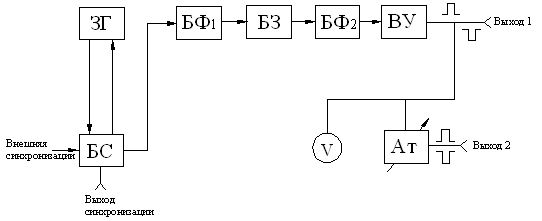

Задающий генератор
вырабатывает синусоидальное или
импульсное напряжение. Частота генерации
определяет частоту повторения
последовательности импульса. Предусмотрена
синхронизация задающего генератора от
внешнего источника через блок
синхронизации БС. В этом же блоке
напряжение задающего генератора
преобразуется в последовательность
коротких импульсов, с помощью которых
запускается блок формирования импульсов
БФИ (БФ1), с помощью блока задержки БЗ
можно сдвигать начальное положение
импульсов на выходе генератора. Во
втором блоке формирования БФ2
устанавливается нужная длительность
импульса, а в выходном усилителе
необходимое значение амплитуды и
полярность. С помощью резистивного
аттенюатора на втором выходе импульсы
устанавливаются с амплитудой в
раз меньше, чем на первом
, контроль амплитуды осуществляется
вольтметром.
§28 Генераторы шумовых сигналов
Шумовым сигналом называется совокупность одновременно существующих электрических колебаний, частоты и амплитуды которых носят случайный характер.
Генератор шума применяется в качестве источника флуктуационных помех при исследовании предельной чувствительности радиоприемных и усилительных устройств.
|
Состоит из источника шума, широкополосного усилителя и аттенюатора. Измеритель выхода позволяет контролировать уровень выходного сигнала.
Типичным примером шумового сигнала является электрическая флуктуация. Наибольше распространение в качестве источников шума получили резисторы, вакуумные и полупроводниковые диоды, газоразрядные трубки. Шум, возникающий в резисторе обусловлен хаотическим тепловым движением элементов, которое прекращается только при абсолютном нуле. В газоразрядных трубках шум обусловлен беспорядочным движением элементов в ионизированном газе.
