8.

Стабилизатор напряжения — преобразователь электрической энергии, позволяющий получить на выходе напряжение, находящееся в заданных пределах при значительно больших колебаниях входного напряжения и сопротивления нагрузки.

В зависимости от расположения элемента с изменяемым сопротивлением линейные стабилизаторы делятся на два типа:

• Последовательный: регулирующий элемент включен последовательно с нагрузкой.

• Параллельный: регулирующий элемент включен параллельно нагрузке.

В зависимости от способа стабилизации:

• Параметрический: в таком стабилизаторе используется участок ВАХ прибора, имеющий большую крутизну.

• Компенсационный: имеет обратную связь. В нём напряжение на выходе стабилизатора сравнивается с эталонным, из разницы между ними формируется управляющий сигнал для регулирующего элемента.

Принцип работы стабилизатора напряжения заключается в том, что прибор получает питание от электросетей, анализирует данные входного напряжения и корректирует их на выходе.

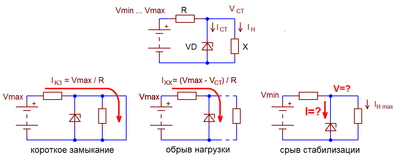

Базовая схема параллельного стабилизатора

Базовая схема последовательного стабилизатора

9. Выпрямительные устройства

Классификация выпрямителей:

Управляемые (тиристоры)

Неуправляемые (диоды)

Нулевые

Мостовые

Однофазные

Трехфазные

Реверсивные

Нереверсивные

Выпрямитель

Питающее напряжение сети является трехфазным или однофазным напряжением переменного тока с фиксированной частотой (например, 3x400 В/50 Гц или 1 х240 В/50 Гц); характеристики этих напряжений иллюстрируются приведенным ниже рисунком.

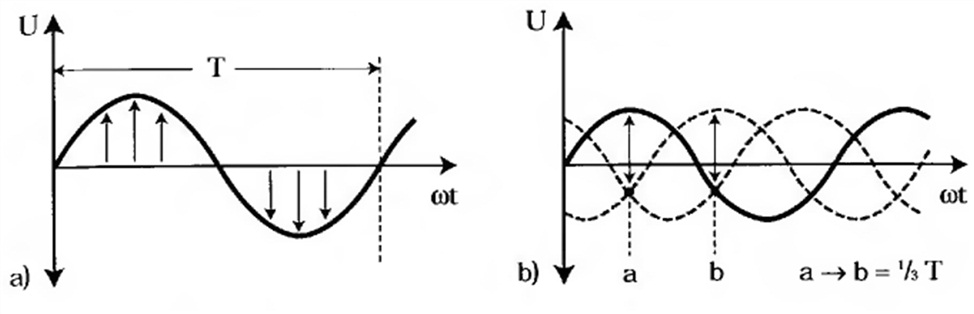

Рис. 3. Однофазное и трехфазное напряжение переменного тока

На рисунке все три фазы смещены между собой по времени, фазное напряжение постоянно изменяет направление, а частота указывает число периодов в секунду. Частота 50 Гц означает, что на секунду приходится 50 периодов (50 х Т), т.е. один период длится 20 миллисекунд.

Выпрямитель преобразователя частоты строится либо на диодах, либо на тиристорах, либо на их комбинации. Выпрямитель, построенный на диодах, является неуправляемым, а на тиристорах - управляемым. Если используются и диоды, и тиристоры, выпрямитель является полууправляемым.

Неуправляемые выпрямители

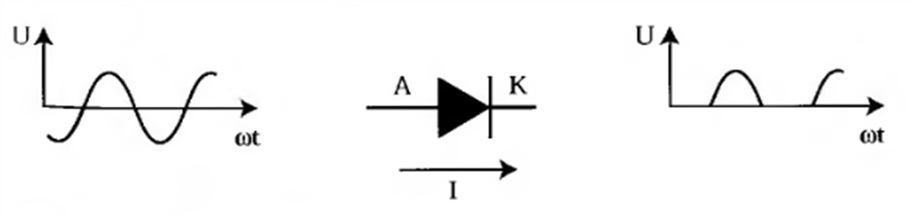

Рис. 4. Режим работы диода.

Диоды позволяют току протекать только в одном направлении: от анода (А) к катоду (К). Как и в случае некоторых других полупроводниковых приборов, величину тока диода регулировать невозможно. Напряжение переменного тока преобразуется диодом в пульсирующее напряжение постоянного тока. Если неуправляемый трехфазный выпрямитель питается трехфазным напряжением переменного тока, то и в этом случае напряжение постоянного тока будет пульсировать.

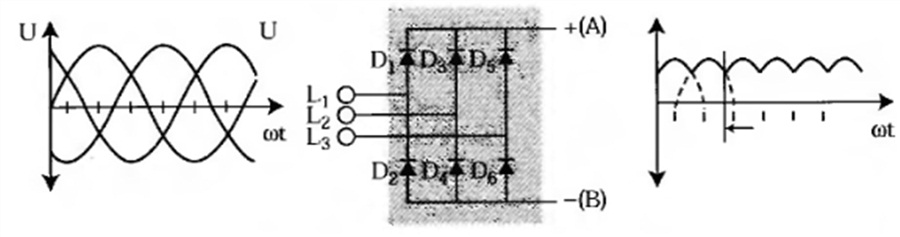

Рис. 5. Неуправляемый выпрямитель



На рис. 5 показан неуправляемый трехфазный выпрямитель, содержащий две группы диодов. Одна группа состоит из диодов D1, D3 и D5. Другая группа состоит из диодов D2, D4 и D6. Каждый диод проводит ток в течение трети времени периода (120°). В обеих группах диоды проводят ток в определенной последовательности. Периоды, в течение которых обе группы работают, смещены между собой на 1 /6 времени периода Т (60°).

Диоды D1,3,5 открыты (проводят), когда к ним приложено положительное напряжение. Если напряжение фазы L достигает положи-тельного пикового значения, то диод D, открыт и клемма А получает напряжение фазы L1 На два других диода будут действовать обратные напряжения величиной U_L1-2 и U_L1-3

То же происходит и в группе диодов D2,4,6. В этом случае клемма В получает отрицательное фазное напряжение. Если в данный момент фаза L3 достигает предельного отрицательного значения, диод D6 открыт (проводит). На оба других диода действуют обратные напряжения величиной U_L3-1 и U_L3-2

Выходное напряжение неуправляемого выпрямителя равно разности напряжений этих двух диодных групп. Среднее значение пульсирующего напряжения постоянного тока равно 1,35 х напряжение сети.

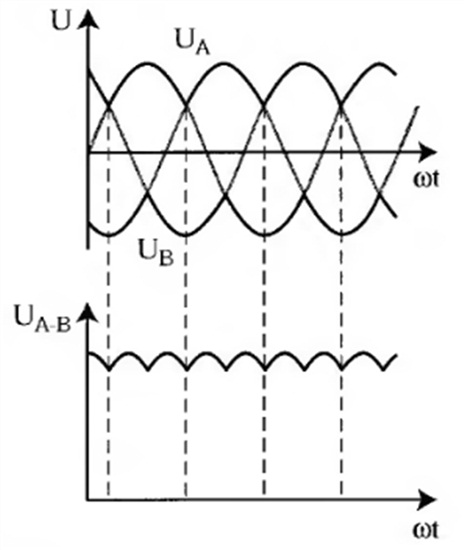

Рис. 6. Выходное напряжение неуправляемого трехфазного выпрямителя



Управляемые выпрямители

В управляемых выпрямителях диоды заменены тиристорами. Подобно диоду тиристор пропускает ток только в одном направлении - от анода (А) к катоду (К). Однако в противоположность диоду тиристор имеет третий электрод, называемый «затвором» (G). Чтобы тиристор открылся, на затвор должен быть подан сигнал. Если через тиристор течет ток, тиристор будет пропускать его до тех пор, пока ток не станет равным нулю.

Ток не может быть прерван подачей сигнала на затвор. Тиристоры используются как в выпрямителях, так и в инверторах.

На затвор тиристора подается управляющий сигнал а, который характеризуется задержкой, выражаемой в градусах. Эти градусы оказывают запаздывание между моментом перехода напряжения через нуль и временем, когда тиристор открыт.

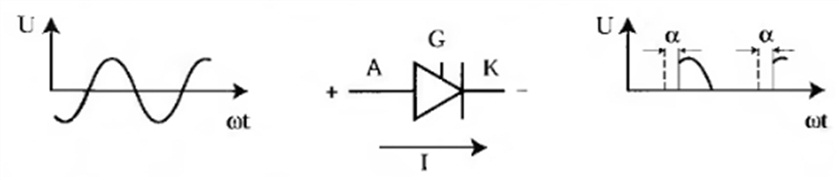

Рис. 7. Режим работы тиристора

Если угол а находится в пределах от 0° до 90°, то тиристорная схема используется в качестве выпрямителя, а если в пределах от 90° до 300° - то в качестве инвертора.

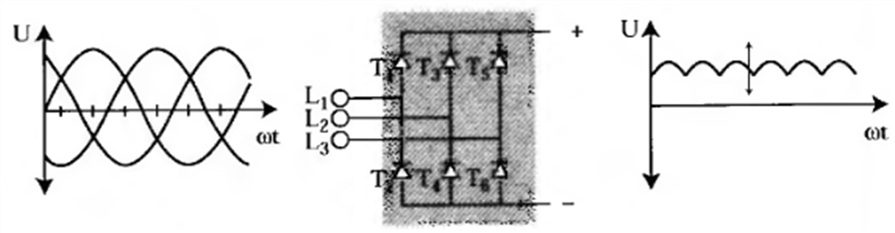

Рис. 8. Управляемый трехфазный выпрямитель

Управляемый выпрямитель в своей основе не отличается от неуправляемого за исключением того, что тиристор управляется сигналом а и начинает проводить с момента, когда начинает проводить обычный диод, до момента, который находится на 30° позже точки перехода напряжения через нуль.

Регулирование значения а позволяет изменять величину выпрямленного напряжения. Управляемый выпрямитель формирует постоянное напряжение, среднее значение которого равно 1,35 х напряжение сети x cos α

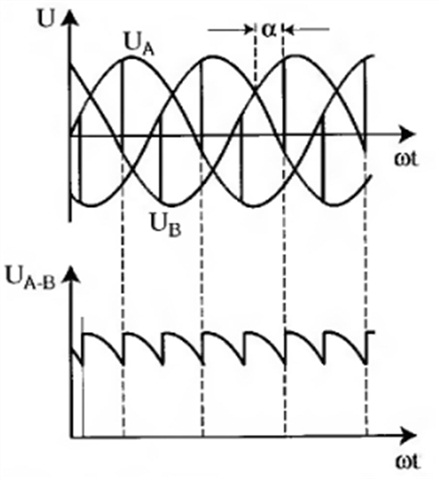

Рис. 9. Выходное напряжение управляемого трехфазного выпрямителя

По сравнению с неуправляемым выпрямителем управляемый имеет более значительные потери и вносит более высокие помехи в сеть питания, поскольку при более коротком времени пропускания тиристоров выпрямитель отбирает от сети больший реактивный ток.

Преимуществом управляемых выпрямителей является их способность возвращать энергию в питающую сеть.
