Электржетектердi автоматты басºару.
Б¾л тарауда практикада электржетектi басºарудың iс ж¾зiнде жие кездесетiн схемасы келтiрiлген. Басºару электржетегi туралы м¸лiмет сiздерге ¼ткен таºырыптардан таныс.
Асихронды ºоз¹алтºышты басºару (а²) Электродинамикалыº тежеу тетiгi бар асинхронды ºоз¹алтºышты (а²) басºару схемасы.
Схема(сур. 7-22) º½рамында магниттi ж¾ргiзушi КМ, басºару кнопкалары SB1 (ж¾ргiзу), SB2 (тоºтату) электродинамикалыº тежеу контакторы КМ1, т¾зеткiшV, уаºыт релесiн ºоректендiргiш КТ ж¸не статорды¹ы тежеу тогын шектушi реостат Rãáàð. Áàëºû¹ûø ºîð¹à¹ûø FÀ басºару тiзбегiн ºысºаша т½йыºталудан ºор¹айды.
7-22 А² электродинамикалыº тежеумен басºару схемасы.
А² ж¾ргiзу SB1 (ж¾ргiзу) кнопкасын басу арºылы ж¾зеге асырылады. Контактор КМ А² статор тiзбегiн ºосатын (т¾йiстiргiш), сонымен ºатар ол ж¾ргiзу кнопкасын блаºтап, КМ1 контакторын тiзбектен а¹ытыды ж¸не КТ релесiнiң катушкасын ºосады. А² ºосу тiкелей ж¾ргiзу режимiнде ж¾зеге асырылады.
А² тоºтату ¾шiн SB2 (тоºтату) кнопкасын басады. Б½л кезде магниттi ж¾ргiзушi ажыратылып,статор айнымалы ток желiгiнен а¹ытылады ж¸не КМ1 ºосылып, т¾зеткiштен т½раºты кернеу А² статорына берiледi, R1 кедергiсiн ¼згерту арºылы динамикалыº тежеу тогының шамасы ¼згертiлiп тежелу ºарºынын реттейдi. Тежелу уаºытының ½заºты¹ы КТ уаºыт релесiмен аныºталады. ²ойыл¹ан уаºыт ¼ткенде КМ1 тiзбегi ажыратылып, т¾зеткiшке ºосыл¹ан, статор орама а¹ытылады. Схема бастапºы к¾йiне ºайта келедi.
²Осжылдамдыºты басºару (а²)

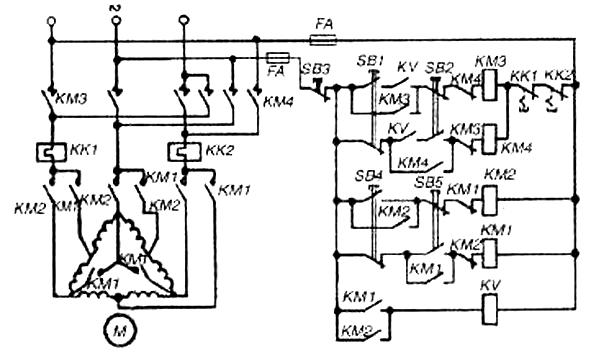

²осжылдамдыºты А² басºару схемасы 7-23 суретте келтiрiлген. Схема¹а полюстi ауыстырып ºосºышты А², КМ1-КМ4 контакторлар, блоктаушы реле PV, SB1 (iлгерi), SB2 (керi), SB4, SB5, сол сияºты SB3 (тоºтат) ºостiзбектi кнопкалар кiредi. А² екi жылдамдыºты статор орындалатын ½шб½рыштан (контакты КМ3) немесе екi ж½лдызша¹а (контакт ОМК) ºосу арºылы алады. Схема А² ж¾ргiзудi ж¸не реверс жасауды, оның екi жылдамдыºта¹ы ж½мысын, А² ¾стеме ж¾ктеп ж¸не ¼зiнен-¼зi ж¾рiп кетуден ºор¹айды, ºамтамасыз етедi.
А²''iлгерi'' немесе ''кейiн'' ж¾ргiзбес б½рын т¼мен жылдамдыº алу ¾шiн екi ж½лдызша¹а (КМ1 ºосылады), ºосу ж¾зеге асырылады. Б½л жа¹дайда катушка, тiзбектегiдегi КМ3 ж¸не КМ4 контакторларды ºосып, ºоз¹алтºышты ж¾ргiзуге р½ºсат ететiн блоктауша реле KV ºосылады. SB1, я болмаса SB2 кнопкаларын басып ºоз¹алтºышты ''iлгерi'' немесе ''кейiн'' ж¾ргiзедi.
7-23 ²осжылдамдыºты А² басºару схемасы.
КМ1-КМ4 контакторлар бiр мезгiдде б¸рi ºосылып кетпей ¾шiн ºостiзбектегi кнопкаларды, сол сияºты ºоректендiру тiзбегiндегi контакторлар ºарастырыл¹ан.
Фазалы роторлы (а²) басºару схемасы.
Схема¹а фазалы роторлы А², ПДУ6220 сериялы басºару панелi, ж¾ргiзушi реттеушi реастат Rî. Динамика тежегiш реастат Räò, сол сияºты SA команда берушi аппарат (7-24 сурет) кiредi. Схема А² уаºыт ½заºты¹ына т¸уелсiз екi ба¹ытта ж¾ргiзудi, автоматты динамикалыº тежеудi, А², ºор¹ауды(FA1- FA3 ток-релерi), ¼здiгiнен ж¾рiп кетпеудi ºамтамасыз етедi.
Команда берушi SA аппараты О бейтарап к¾йден оң¹ада, сол¹ада м¼лшерi бiрдей ¾ш к¾йге(1,2,3) ºойып ж½мыс режимiн талдау¹а м¾мкiндiгiн бередi. О бейтарап к¾йiнде KV релесi ºосыла т½рады ж¸не ЭЖ ж¾ргiзiп жiберуге дайынды¹ын ºамтамасыз етедi. SA(1,2,3) к¾йлеренiң бiрiне аудар¹анда КМ2 сызыºтыº контакторы ºосылады да, М статорына кернеу берiледi.
Осы мезетте YA тежеушi электромагниттiк катушкасын тiркейтiн КМ5 контакторы ºосылады да, А² айналу осi тежеуден босатылады. С¾йтiп, динамикалыº тежелу уаºытын аныºтайтын КТ3 уаºыт релесi ºоректенедi.
