- •Курсовая работа на тему «Диагностирование асинхронных двигателей единых серий»
- •29 Эпт группы
1. Определение текущих эксплуатационных параметров.
По таблице 2[1] примем коэффициенты, характеризующие условия среды:
m = 1 c = 0 n = 1,5 η = 0,7
По таблице 3[1] примем и рассчитаем закономерность изменения параметров диагностирования
а) Сопротивление изоляции
(1)
по таблице 3[1] примем θ = 390 К – установившаяся температура изоляции;
В = 10200 – коэффициент, зависящий от нагревостойкости изоляции;
по таблице 5[1] примем Ro = Rин = 10МОм – начальное сопротивление изоляции;
Rип = 0,5 МОм – предельное значение сопротивления изоляции;
Rи – сопротивление изоляции в момент времени t;
x = 0 – коэффициент, учитывающий влияние электрических сил;
k = 1.05 – коэффициент длительной перегрузки;
m, n – коэффициенты, учитывающие условия среды;
η – относительная влажность воздуха;
c – коэффициент, учитывающий химически активную среду;
Таблица 1.-Данные расчётов
t,ч |
0 |
300 |
600 |
900 |
1200 |
1500 |
|
10 |
7,25 |
5,22 |
3,77 |
2,72 |
1,97 |

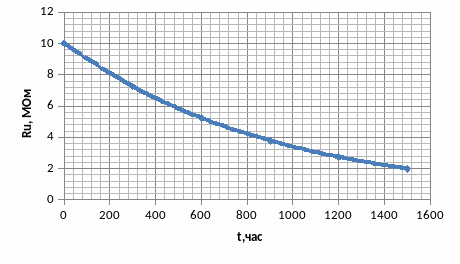

Рис.1 Характер изменения диагностического параметра во времени для сопротивления изоляции.
б)
Сопротивление контактов
по таблице 3[1]
(2)
a2 = 1, c = 0.02, γ = 0.5
по таблице 5[1]
Rk – сопротивление контактов в момент времени t;
Ro = Rкн = 100 мкОм– начальное сопротивление контактов;
Rкп = 1,8 Rкн =180 мкОм – предельное сопротивление контактов;
=177,5
мкОм
при
t
= 0
=
102 мкОм
Таблица 2. -Данные расчётов
t,ч |
0 |
300 |
600 |
900 |
1200 |
1500 |
|
102 |
134,6 |
150 |
160 |
170 |
177,5 |

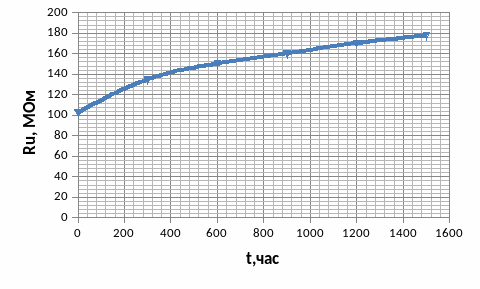

Рис.2 Характер изменения диагностического параметра во времени для сопротивления контактов.
в) радиальный зазор подшипников, а
по таблице 3[1]
(3)
α0 =0,01мм.
k=2*106.
мм.
Таблица 3.Результаты расчетов радиального зазора подшипников.
t, ч |
0 |
300 |
600 |
900 |
1200 |
1500 |
Rп, Ом |
0,01 |
0,0106 |
0,0112 |
0,0118 |
0,0124 |
0,013 |

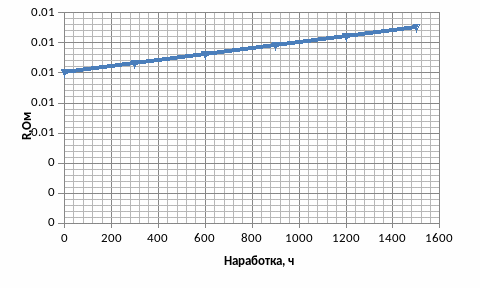

Рис.3 Характер изменения диагностического параметра во времени для провала контактов.
Таблица 4. Результаты расчета диагностических параметров
Наименование |
Сопротивление изоляции |
Сопротивление контактов |
Радиальный зазор подшипников |
Единицы измерения |
Мом |
мкОм |
мм. |
Численное значение |
1,97 |
177,5 |
0,013 |
Наработка |
1500 |
1500 |
1500 |
