Вариант 1
Последовательно с вольтметром включено добавочное сопротивление, расширяющее пределы измерения с 15 до 150 В. Значение добавочного сопротивления 180 кОм. При поверке прибора с добавочным сопротивлением абсолютная погрешность на всех точках шкалы не превысила ±2 В. Определить внутреннее сопротивление вольтметра, относительную погрешность при измерении максимально допустимого напряжения.
Для измерения значения сопротивления резистора R собрана схема, изображенная на рис. 1. Показания приборов, скорректированные с помощью таблицы по-
Рис. 1 Рис. 2
правок, равны I=0,1 A, U=12 В. Внутреннее сопротивление амперметра Ra=0,2 Ом.
Определить значение сопротивления Rи3, подсчитанное по показаниям приборов; погрешность измерения.
3. Показания счетчика электрической энергии изменяются на 1 кВт-ч, когда диск сделает 1280 оборотов. Счетчик и ваттметр включены так, как показано на рис. 11.6. Ваттметр стабильно показывает 240 Вт (с учетом поправки). В течение 10 мин счетчик сделал 50 оборотов.
Определить абсолютную и относительную погрешности измерения энергии, потребляемые сопротивлением R за 10 мин.
Тестовый билет.
Вариант 1
Вопросы |
Ответы |
Шкала амперметра 0—30 А. Этим амперметром измерены токи 3 и 25 А. Какое измерение точнее? |
Задача не определена, так как не известен класс точности прибора |
Точность измерений одинакова |
|
Первое измерение точнее, чем второе |
|
Второе измерение точнее, чем первое |
|
Можно ли магнитоэлектрический прибор использовать для измерений в цепях переменного тока? |
Можно |
Нельзя |
|
Можно, если ввести добавочное сопротивление |
|
Можно, если прибор подключить через выпрямительную схему |
|
В какой системе счисления производится обработка результатов измерения в схеме цифрового измерительного прибора? |
В двоичной |
В троичной |
|
В восьмеричной |
|
В десятиричной |
|
Шкала амперметра 0—10 А. Сопротивление амперметра 0,5 Ом. Сопротивление шунта 0,1 Ом. Какой максимальный ток можно измерить? |
60 А |
50 А |
|
40 А |
|
30 А |
|
Отсчитаны
показания приборов; 1В, 0,1 А. Сопротивление
амперметра 0,1 Ом. Найдите сопротивление
Rx
|
0,9 Ом |
10,1 Ом |
|
10 Ом |
|
9,9 Ом |
о-
Последовательно с вольтметром, имеющим предел измерения 300 В и внутреннее сопротивление 30 кОм, включено добавочное сопротивление 120 кОм. Определить расширенный предел измерения, относительную погрешность измерения максимально допустимого напряжения, если на всех делениях шкалы абсолютная погрешность измерения с добавочным сопротивлением не превышала ±30 В.
Для измерения значения сопротивления резистора R собрана схема, изображенная на рис. 1. Показания
Рис. 1. Рис. 2
приборов скорректированы с помощью таблицы поправок: I=0,1 Б; U=11 В. Внутреннее сопротивление вольтметра Rv=22 кОм.
Определить значение сопротивления Rиз, подсчитанное по показаниям приборов и истинное значение сопротивления R.

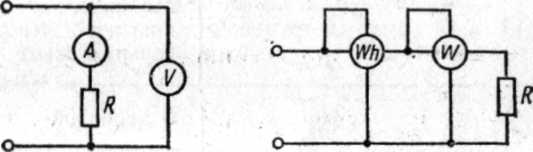

Счетчик электрической энергии, амперметр и вольтметр включены так, как показано на рис. 2.
Показания счетчика изменяются на 1 кВт-ч, когда диск делает 1280 оборотов. Показания амперметра и вольтметра (с учетом поправки): I=3,8 А, U=220 В. За 10мин диск счетчика сделал 180 оборотов. Определить абсолютную и относительную погрешности измерения энергии, потребленной активным сопротивлением R за 10 мин.
Тестовый билет.
Вариант 2
Вопросы |
Ответы |
Д
|
Больших сопротивлений Средних сопротивлений |
Сопротивлений, значительно меньших внутреннего сопротивления амперметра Сопротивлений, значительно превышающих внутреннее сопротивление амперметра |
|
Какое достоинство не свойственно цифровым электроизмерительным приборам? |
Многоканальность |
Простота сопряжения с ЦЭВМ |
|
Простота телеизмерений |
|
Простота устройства и небольшая стоимость |
|
На чем основан принцип действия прибора электромагнитной системы? |
На взаимодействии магнитного поля катушки и ферромагнитного сердечника |
На взаимодействии постоянного магнита и рамки, по кпфп·· рой протекает ток ., |
|
На взаимодействии проводников, по которым протекает ток |
|
На взаимодействии электрически заряженных тел |
ля
измерения каких сопротивлений
целесообразно применить эту схему?Продолжение
Вопросы |
Ответы |
На шкале прибора нанесен знак Какой это прибор?
|
Амперметр |
Прибор электромагнитной системы |
|
Прибор магнитоэлектрической системы |
|
Прибор переменного тока |
|
Какой прибор используется для измерения электрической мощности? |
Амперметр |
Вольтметр |
|
Ваттметр |
|
Счетчик |
Вариант 3
1. Вольтметр класса точности 2,5 с пределом измерения 300 В и внутренним сопротивлением 20 кОм снабжен добавочным сопротивлением, расширяющим предел измерения в десять раз. Определить значение добавочного сопротивления, максимально возможную относительную погрешность измерения, если измеренное напряжение равно 1500 В.
Рис. 1 Рис. 2

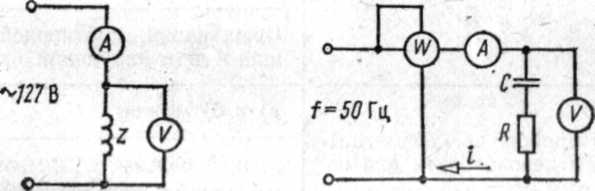

2. Для измерения полного сопротивления катушки индуктивности собрана схема, изображенная на рис. 1. Показания приборов: I=1,5 А, U=220 В. Оба прибора имеют класс точности 1. Погрешностью, возникающей за счет метода измерения, пренебречь. Определить значения сопротивления Z: а) максимально возможное; б) минимально возможное.
3. В схеме, изображенной на рис. 2, отсчитаны следующие показания приборов: Р=330 Вт, U=220 В, I=3 А.
Определить выражение для мгновенного значения тока, если начальная фаза напряжения равна нулю.
Тестовый билет
Вариант 3
Вопросы |
Ответы |
Какое достоинство характерно для электроизмерительного цифрового прибора? |
Возможность передачи показаний на дальние расстояния |
Высокая точность и надежность работы |
|
Удобство сопряжения с вычислительными машинами и устройствами автоматики |
|
Все перечисленные достоинства |
|
Какие моменты действуют на подвижную систему электроизмерительного прибора? |
Вращающий |
Инерционный |
|
Вращающий и противодействующий |
|
Вращающий, противодействующий, демпфирующий, инерционный |
|
Укажите детали, без которых работа прибора электромагнитной системы невозможна |
Катушка, сердечник, демпфер, стрелка |
Стрелка, сердечник, катушка, шкала |
|
Катушка, сердечник, пружина, стрелка |
|
Катушка, сердечник, пружина, демпфер |
Продолжение
Вопросы |
Ответы |
Д |
Малых |
Больших Сопротивлений, значительно превышающих внутреннее сопротивление амперметра |
|
Сопротивлений, которые значительно меньше внутреннего сопротивления вольтметра |
|
Шкала амперметра 0—5 А. Амперметр подключен к трансформатору тока с коэффициентом трансформации 100. Какой максимальный ток можно измерить? |
5 А |
500 А |
|
100 А |
|
20 А |
ля
измерения каких сопротивлений
целесообразно
применить эту схему?
Вариант 4
1. Вольтметр класса точности 1,5 с внутренним сопротивлением 5 кОм и пределом измерения 30 В предполагается использовать для измерений в цепи, где напряжение не превышает 300 В. Определить значение добавочного сопротивления, максимально возможную абсолютную погрешность при измерениях с добавочным сопротивлением.
Рис. 1 Рис. 2

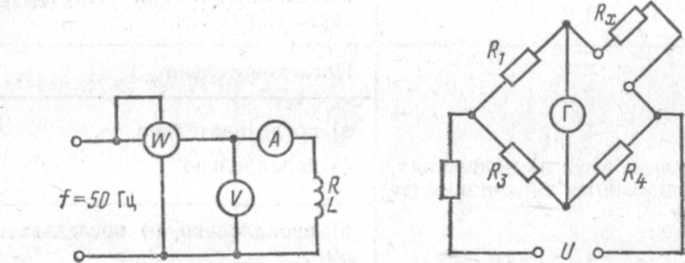

2. Для измерения полного сопротивления катушки индуктивности собрана схема, изображенная на рис. 1. Показания приборов: I=2 А, U=127 В. Оба прибора имеют допустимую относительную погрешность δ = 1 %. Падением напряжения на амперметре пренебречь. Определить максимально и минимально возможные измеренные значения сопротивления Z.
3. В схеме, изображенной на рис. 2, отсчитаны следующие показания приборов: Р=660 Вт, U=220 В, I=6 А. Определить выражение для мгновенного значения тока, если начальная фаза напряжения равна нулю.
Тестовый билет
Вариант 4
Вопросы |
Ответы |
|||
Как изменится ток в измерительно» диагонали уравновешенного моста, если напряжение питания увеличится? |
Немного увеличится |
|||
Увеличится |
||||
Немного уменьшится |
||||
Останется равным нулю |
||||
Что такое электрические измерения? |
Сравнение измеряемой величины с ее значением, принятым за единицу |
|||
Способ оценки физических величин |
||||
Измерения величин, характеризующих электрические и магнитные явления |
||||
Один из способов изучения природных явлений |
||||
Какие моменты действуют на подвижную систему электроизмерительного прибора, когда его стрелка неподвижна (при отсчете показаний) ? |
Инерционный |
|||
Вращающий |
||||
Вращающий и противодействующий |
||||
Вращающий, противодействующий и демпфирующий |
||||
Можно ли прибор электромагнитной системы использовать для измерений: а) в цепях постоянного тока, б) в цепях переменного тока? |
а) и б) можно |
|||
а) и б) нельзя |
||||
а) можно, б) нельзя |
||||
а) нельзя, б) можно |
||||
Какое сопротивление должны иметь: а) вольтметр, |
а) и б) большое |
|||
а) и б) малое |
||||
Вопросы |
Ответы |
|
||
б) амперметр? |
а) большое, б) малое |
|
||
Это зависит от системы прибора |
|
|||
Вариант 5
1. Амперметр класса точности 2,5 с пределом измерения 15 А и внутренним сопротивлением 0,018 Ом включен параллельно шунту, расширяющему предел измерения в десять раз. Определить сопротивление шунта, максимально возможную абсолютную погрешность измерения.

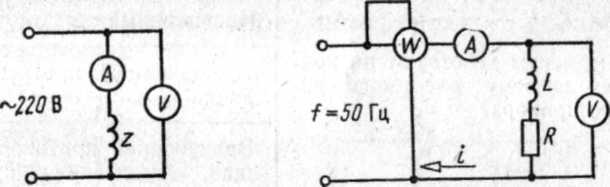

2. Для измерения параметров катушки индуктивности собрана схема, изображенная на рис. 1. Показания
приборов:
Р=144
Вт, I=6
А, U=42
В. Частота тока f=50
Гц. Определить активное сопротивление
и индуктивность катушки.
3. В три плеча моста (рис. 2) включены магазины образцовых сопротивлений, в четвертое плечо — неизвестное сопротивление Rx. Стрелка гальванометра установилась на нуле при следующих значениях сопротивлений: R1=R2=10 Ом, R3=17,2 Ом.
Определить значение сопротивления Rx.
Тестовый билет
Вариант 5
Вопросы |
Ответы |
Какую мощность измеряет электродинамический ваттметр? |
Активную |
Мгновенную реактивную |
|
Полную |
|
Мгновенную активную |
|
Укажите основное достоинство уравновешенного измерительного моста |
Малое потребление энергии вследствие отсутствия тока в измерительной диагонали |
Возможность градуировать измеритель непосредственно в единицах измеряемой величины |
|
Большая точность измерений |
|
Возможность использовать измеритель любой системы |
|
Назовите основные единицы измерения в СИ |
Метр, килограмм, секунда, вольт |
Сантиметр, грамм, секунда, ампер |
|
Метр, килограмм, секунда, ампер |
|
Все перечисленные единицы |
|
Что произойдет, если упругие токоподводящие пружины из фосфористой бронзы заменить мягкой фольгой? |
Точность прибора увеличится |
Точность прибора уменьшится |
|
Уменьшится демпфирующий момент |
|
При любом токе стрелка будет отклоняться до упора
|
|
Может ли зазор между поршнем и цилиндром в воздушном демпфере: а) быть большим, б) отсутствовать?
|
Может |
а) может, б) не может |
|
а) не может, б) может |
|
Не может |
Вариант 6
1. Амперметр класса точности 1 с пределом измерения 5 А и внутренним сопротивлением 0,09 Ом включен параллельно шунту, расширяющему пределы измерения до 50 А. Определить сопротивление шунта, максимально возможную абсолютную погрешность измерения.
2. Для измерения параметров катушки индуктивности собрана схема, изображенная на рис. 1. Показания приборов: Р=150 Вт, I=5 A, U=50 В. Частота тока f=50 Гц.
Рис.
1
3. В три плеча моста (рис. 2) включены магазины образцовых сопротивлений. В одно плечо — неизвестное сопротивление Rx. Стрелка гальванометра установилась на нуле при следующих значениях сопротивлений:
R1=R4=10 Ом, R3 = 20 Ом.
Определить значение сопротивления Rx.
Тестовый билет
Вариант 6
Вопросы |
Ответы |
|
Качеством измерительного прибора |
Чем характеризуется точность измерения? |
Условиями эксперимента |
Точностью отсчета |
|
|
Относительной погрешностью измерения |
|
На взаимодействии магнитного поля катушки и ферромагнитного сердечника |
На чем основан принцип действия прибора электродинамической системы? |
На взаимодействии проводников, по которым протекает ток |
На взаимодействии постоянного магнита и рамки, по которой протекает ток |
|
|
На взаимодействии электрически заряженных тел |
|
Последовательно |
Как включаются: а) подвижная, б) неподвижная обмотки ватт- |
а) последовательно, б) параллельно |
метра? |
а) параллельно, б) последовательно |
|
Параллельно |
|
Можно |
Можно ли наблюдать на экране магнитоэлектрического осциллографа: а) периодический процесс, б) непериодический процесс? |
Нельзя |
а) можно, б) нельзя |
|
|
а) нельзя, б) можно |
Продолжение |
|
Вопросы |
Ответы |
|
1,5 |
Класс точности прибора 1,5. Укажите максимально допустимую |
0,15 |
относительную погрешность измерения этим прибором |
0,015 |
|
±0,015 |
Вариант 7
Миллиамперметр класса точности 0,5 с пределом измерения 15 мА и внутренним сопротивлением 4,75 Ом включен параллельно шунту с сопротивлением 0,25 Ом. По прибору отсчитано значение тока 12 мА. Определить значение тока в цепи, максимально возможную абсолютную погрешность измерения.
Для измерения емкости конденсатора собрана схема, изображенная на рис. 1. Показания приборов Р=150 Вт, I=5 A, U=50 В. Частота тока f=50 Гц. Определить емкость конденсатора.
Рис. 1 Рис. 2
В схеме, изображенной на рис. 2, после введения поправок показания амперметра и вольтметра оказались следующими: I=1А, U=10 В. Внутреннее сопротивление амперметра РA=0,1 Ом.
Определить относительную погрешность измерения мощности, возникающую за счет метода измерения.
Тестовый билет
Вариант 7
Вопросы |
Ответы |
В цепи протекает ток 20 А. Амперметр показывает 20,1 А. Найдите относительную погрешность измерения |
0,1 А |
0,5 А |
|
0,5 % |
|
0,2 % |
|
Можно ли прибором электродинамической системы производить измерения: а) в цепях переменного тока, б) в цепях постоянного тока? |
Можно |
а) можно, б) нельзя |
|
а) нельзя, б) можно |
|
Это зависит от класса точности |
|
Сопротивление нагрузки 10 Ом. Сопротивление неподвижной обмотки ваттметра 0,1 Ом, подвижной 1000 Ом. Найдите систематическую погрешность измерения мощности |
1% |
0,1 % |
|
10% |
|
0,5 % |
|
Чему пропорциональны: а) мощность, б) энергия, потребляемые из сети? |
а) и б) скорости вращения диска счетчика |
а) скорости вращения диска, б) числу оборотов диска |
|
а) числу оборотов диска, б) скорости вращения диска счетчика |
|
а) и б) числу оборотов диска |
|
Что произойдет при увеличении амплитуды пилообразного напряжения электронно-лучевого осциллографа? |
Яркость изображения на экране увеличится |
Высота изображения на экране увеличится |
|
Ширина изображения на экране увеличится . |
|
Период развертки увеличится |
Вариант 8
Амперметр класса точности 1,5 с пределом измерения 0,3 А имеет внутреннее сопротивление 0,08 Ом. Определить сопротивление шунта, обеспечивающего расширение пределов измерения до 1,5 А, максимально возможную абсолютную погрешность измерения.
Для измерения емкости конденсатора собрана схема, изображенная на рис. 1. Показания приборов:
Рис. 1 Рис. 2
Р=180 Вт, I=6 A, U=78 В. Частота тока f = 50 Гц. Определить емкость конденсатора.
В схеме, изображенной на рис. 2, после введения поправок показания амперметра и вольтметра оказались следующими: I=0,1 A, U=10 В. Внутреннее сопротивление вольтметра Rv=5кОм. Определить относительную погрешность измерения мощности, возникающую за счет метода измерения.
Тестовый билет
Вариант 8
Вопросы |
Ответы |
|
|
Класс точности прибора 1,0. Чему равна приведенная погрешность прибора? |
1,0 |
|
|
0,1 |
|
||
1 % |
|
||
±1 % |
|
||
На чем основан принцип действия прибора магнитоэлектрической системы? |
На взаимодействии магнита и рамки, по которой протекает ток |
|
|
Вопросы |
Ответы |
||
На чем основан принцип действия прибора магнитоэлектрической системы? |
На взаимодействии магнитного поля катушки и ферромагнитного сердечника |
||
На взаимодействии проводников, по которым протекает ток |
|||
На взаимодействии электрически заряженных тел |
|||
Шкала амперметра 0—50 А. Ток в цепи может достигать 500 А. Сопротивление амперметра 0,09 Ом. Найдите сопротивление шунта, Ом |
0,1 |
||
0,03 |
|||
0,01 |
|||
0,001 |
|||
Сколько зажимов необходимо для включения однофазного счетчика в сеть? |
2 |
||
3 |
|||
4 |
|||
6 |
|||
Можно ли с помощью электроннолучевого осциллографа исследовать непериодические процессы? |
Можно, если трубка обладает послесвечением |
||
Можно, если повысить яркость изображения |
|||
Можно, если повысить чувствительность вибратора |
|||
Нельзя |
|||
Вариант 9
Последовательно с вольтметром включено добавочное сопротивление, расширяющее пределы измерения с 15 до 150 В. Значение добавочного сопротивления 180 кОм. При поверке прибора с добавочным сопротивлением абсолютная погрешность на всех точках шкалы не превысила ±2 В. Определить внутреннее сопротивление вольтметра, относительную погрешность при измерении максимально допустимого напряжения.
Для измерения значения сопротивления резистора r собрана схема, изображенная на рис. 1. Показания
Рис. 1. Рис. 2
приборов скорректированы с помощью таблицы поправок: I=0,1 Б; U=11 В. Внутреннее сопротивление вольтметра Rv=22 кОм.
Определить значение сопротивления Rиз, подсчитанное по показаниям приборов и истинное значение сопротивления R.
3. В схеме, изображенной на рис. 2, отсчитаны следующие показания приборов: Р=330 Вт, U=220 В, I=3 А.
Определить выражение для мгновенного значения тока, если начальная фаза напряжения равна нулю.
Тестовый билет.
Вариант 9
Вопросы |
Ответы |
Шкала амперметра 0—30 А. Этим амперметром измерены токи 3 и 25 А. Какое измерение точнее? |
Задача не определена, так как не известен класс точности прибора |
Точность измерений одинакова |
|
Первое измерение точнее, чем второе |
|
Второе измерение точнее, чем первое |
|
Можно ли магнитоэлектрический прибор использовать для измерений в цепях переменного тока? |
Можно |
Нельзя |
|
Можно, если ввести добавочное сопротивление |
|
Можно, если прибор подключить через выпрямительную схему |
|
В какой системе счисления производится обработка результатов измерения в схеме цифрового измерительного прибора? |
В двоичной |
В троичной |
|
В восьмеричной |
|
В десятиричной |
|
Шкала амперметра 0—10 А. Сопротивление амперметра 0,5 Ом. Сопротивление шунта 0,1 Ом. Какой максимальный ток можно измерить? |
60 А |
50 А |
|
40 А |
|
30 А |
|
Отсчитаны
показания приборов; 1В, 0,1 А. Сопротивление
амперметра 0,1 Ом. Найдите
сопротивление Rx
|
0,9 Ом |
10,1 Ом |
|
10 Ом |
|
9,9 Ом |
Вариант 10
Последовательно с вольтметром, имеющим предел измерения 300 В и внутреннее сопротивление 30 кОм, включено добавочное сопротивление 120 кОм. Определить расширенный предел измерения, относительную погрешность измерения максимально допустимого напряжения, если на всех делениях шкалы абсолютная погрешность измерения с добавочным сопротивлением не превышала ±30 В.
Рис. 1 Рис. 2
Для измерения полного сопротивления катушки индуктивности собрана схема, изображенная на рис. 1. Показания приборов: I=1,5 А, U=220 В. Оба прибора имеют класс точности 1. Погрешностью, возникающей за счет метода измерения, пренебречь. Определить значения сопротивления Z: а) максимально возможное; б) минимально возможное.
В схеме, изображенной на рис. 2, отсчитаны следующие показания приборов: Р=330 Вт, U=220 В, I=3 А.
Определить выражение для мгновенного значения тока, если начальная фаза напряжения равна нулю.
Тестовый билет.
Вариант 10
Вопросы |
Ответы |
Д ля измерения каких сопротивлений целесообразно применить эту схему?
|
Больших сопротивлений Средних сопротивлений |
Сопротивлений, значительно меньших внутреннего сопротивления амперметра Сопротивлений, значительно превышающих внутреннее сопротивление амперметра |
|
Какое достоинство не свойственно цифровым электроизмерительным приборам? |
Многоканальность |
Простота сопряжения с ЦЭВМ |
|
Простота телеизмерений |
|
Простота устройства и небольшая стоимость |
|
На чем основан принцип действия прибора электромагнитной системы? |
На взаимодействии магнитного поля катушки и ферромагнитного сердечника |
На взаимодействии постоянного магнита и рамки, по кпфп·· рой протекает ток ., |
|
На взаимодействии проводников, по которым протекает ток |
|
На взаимодействии электрически заряженных тел |
Продолжение
Вопросы |
Ответы |
На шкале прибора нанесен знак Какой это прибор?
|
Амперметр |
Прибор электромагнитной системы |
|
Прибор магнитоэлектрической системы |
|
Прибор переменного тока |
|
Какой прибор используется для измерения электрической мощности? |
Амперметр |
Вольтметр |
|
Ваттметр |
|
Счетчик |
Вариант 11
1. Вольтметр класса точности 2,5 с пределом измерения 300 В и внутренним сопротивлением 20 кОм снабжен добавочным сопротивлением, расширяющим предел измерения в десять раз. Определить значение добавочного сопротивления, максимально возможную относительную погрешность измерения, если измеренное напряжение равно 1500 В.
Рис. 1 Рис. 2
2. Для измерения полного сопротивления катушки индуктивности собрана схема, изображенная на рис. 1. Показания приборов: I=2 А, U=127 В. Оба прибора имеют допустимую относительную погрешность δ = 1 %. Падением напряжения на амперметре пренебречь. Определить максимально и минимально возможные измеренные значения сопротивления Z.
3. В три плеча моста (рис. 2) включены магазины образцовых сопротивлений, в четвертое плечо — неизвестное сопротивление Rx. Стрелка гальванометра установилась на нуле при следующих значениях сопротивлений: R1=R2=10 Ом, R3=17,2 Ом.
Определить значение сопротивления Rx.
Тестовый билет
Вариант 11
Вопросы |
Ответы |
Какое достоинство характерно для электроизмерительного цифрового прибора? |
Возможность передачи показаний на дальние расстояния |
Высокая точность и надежность работы |
|
Удобство сопряжения с вычислительными машинами и устройствами автоматики |
|
Все перечисленные достоинства |
|
Какие моменты действуют на подвижную систему электроизмерительного прибора? |
Вращающий |
Инерционный |
|
Вращающий и противодействующий |
|
Вращающий, противодействующий, демпфирующий, инерционный |
|
Укажите детали, без которых работа прибора электромагнитной системы невозможна |
Катушка, сердечник, демпфер, стрелка |
Стрелка, сердечник, катушка, шкала |
|
Катушка, сердечник, пружина, стрелка |
|
Катушка, сердечник, пружина, демпфер |
Продолжение
Вопросы |
Ответы |
Д ля измерения каких сопротивлений целесообразно применить эту схему? |
Малых |
Больших Сопротивлений, значительно превышающих внутреннее сопротивление амперметра |
|
Сопротивлений, которые значительно меньше внутреннего сопротивления вольтметра |
|
Шкала амперметра 0—5 А. Амперметр подключен к трансформатору тока с коэффициентом трансформации 100. Какой максимальный ток можно измерить? |
5 А |
500 А |
|
100 А |
|
20 А |
Вариант 12
Вольтметр класса точности 1,5 с внутренним сопротивлением 5 кОм и пределом измерения 30 В предполагается использовать для измерений в цепи, где напряжение не превышает 300 В. Определить значение добавочного сопротивления, максимально возможную абсолютную погрешность при измерениях с добавочным сопротивлением.
Рис..
1
Рис.
2
2. Для измерения параметров катушки индуктивности собрана схема, изображенная на рис. 1. Показания
приборов: Р=144 Вт, I=6 А, U=42 В. Частота тока f=50 Гц. Определить активное сопротивление и индуктивность катушки.
3. В три плеча моста (рис. 2) включены магазины образцовых сопротивлений. В одно плечо — неизвестное сопротивление Rx. Стрелка гальванометра установилась на нуле при следующих значениях сопротивлений:
R1=R4=10 Ом, R3 = 20 Ом.
Определить значение сопротивления Rx.
Тестовый билет
Вариант 12
Вопросы |
Ответы |
|||
Как изменится ток в измерительно» диагонали уравновешенного моста, если напряжение питания увеличится? |
Немного увеличится |
|||
Увеличится |
||||
Немного уменьшится |
||||
Останется равным нулю |
||||
Что такое электрические измерения? |
Сравнение измеряемой величины с ее значением, принятым за единицу |
|||
Способ оценки физических величин |
||||
Измерения величин, характеризующих электрические и магнитные явления |
||||
Один из способов изучения природных явлений |
||||
Какие моменты действуют на подвижную систему электроизмерительного прибора, когда его стрелка неподвижна (при отсчете показаний) ? |
Инерционный |
|||
Вращающий |
||||
Вращающий и противодействующий |
||||
Вращающий, противодействующий и демпфирующий |
||||
Можно ли прибор электромагнитной системы использовать для измерений: а) в цепях постоянного тока, б) в цепях переменного тока? |
а) и б) можно |
|||
а) и б) нельзя |
||||
а) можно, б) нельзя |
||||
а) нельзя, б) можно |
||||
Какое сопротивление должны иметь: а) вольтметр, |
а) и б) большое |
|||
а) и б) малое |
||||
Вопросы |
Ответы |
|
||
б) амперметр? |
а) большое, б) малое |
|
||
Это зависит от системы прибора |
|
|||
Вариант 13
1. Амперметр класса точности 2,5 с пределом измерения 15 А и внутренним сопротивлением 0,018 Ом включен параллельно шунту, расширяющему предел измерения в десять раз. Определить сопротивление шунта, максимально возможную абсолютную погрешность измерения.
2. Для измерения параметров катушки индуктивности собрана схема, изображенная на рис. 1. Показания приборов: Р=150 Вт, I=5 A, U=50 В. Частота тока f=50 Гц.
Определить активное сопротивление катушки, индуктивность катушки.
Рис.
1
Рис.
2
3. В схеме, изображенной на рис. 2, после введения поправок показания амперметра и вольтметра оказались следующими: I=1А, U=10 В. Внутреннее сопротивление амперметра РA=0,1 Ом.
Определить относительную погрешность измерения мощности, возникающую за счет метода измерения.
Тестовый билет
Вариант 13
Вопросы |
Ответы |
Какую мощность измеряет электродинамический ваттметр? |
Активную |
Мгновенную реактивную |
|
Полную |
|
Мгновенную активную |
|
Укажите основное достоинство уравновешенного измерительного моста |
Малое потребление энергии вследствие отсутствия тока в измерительной диагонали |
Возможность градуировать измеритель непосредственно в единицах измеряемой величины |
|
Большая точность измерений |
|
Возможность использовать измеритель любой системы |
|
Назовите основные единицы измерения в СИ |
Метр, килограмм, секунда, вольт |
Сантиметр, грамм, секунда, ампер |
|
Метр, килограмм, секунда, ампер |
|
Все перечисленные единицы |
|
Что произойдет, если упругие токоподводящие пружины из фосфористой бронзы заменить мягкой фольгой? |
Точность прибора увеличится |
Точность прибора уменьшится |
|
Уменьшится демпфирующий момент |
|
При любом токе стрелка будет отклоняться до упора
|
|
Может ли зазор между поршнем и цилиндром в воздушном демпфере: а) быть большим, б) отсутствовать?
|
Может |
а) может, б) не может |
|
а) не может, б) может |
|
Не может |
Вариант 14
1. Амперметр класса точности 1 с пределом измерения 5 А и внутренним сопротивлением 0,09 Ом включен параллельно шунту, расширяющему пределы измерения до 50 А. Определить сопротивление шунта, максимально возможную абсолютную погрешность измерения.
2. Для измерения емкости конденсатора собрана схема, изображенная на рис. 1. Показания приборов Р=150 Вт, I=5 A, U=50 В. Частота тока f=50 Гц. Определить емкость конденсатора.
Рис. 1 Рис. 2
3. В схеме, изображенной на рис. 2, после введения поправок показания амперметра и вольтметра оказались следующими: I=0,1 A, U=10 В. Внутреннее сопротивление вольтметра Rv=5кОм. Определить относительную погрешность измерения мощности, возникающую за счет метода измерения.
Тестовый билет
Вариант 14
Вопросы |
Ответы |
|
Качеством измерительного прибора |
Чем характеризуется точность измерения? |
Условиями эксперимента |
Точностью отсчета |
|
|
Относительной погрешностью измерения |
|
На взаимодействии магнитного поля катушки и ферромагнитного сердечника |
На чем основан принцип действия прибора электродинамической системы? |
На взаимодействии проводников, по которым протекает ток |
На взаимодействии постоянного магнита и рамки, по которой протекает ток |
|
|
На взаимодействии электрически заряженных тел |
|
Последовательно |
Как включаются: а) подвижная, б) неподвижная обмотки ватт- |
а) последовательно, б) параллельно |
метра? |
а) параллельно, б) последовательно |
|
Параллельно |
|
Можно |
Можно ли наблюдать на экране магнитоэлектрического осциллографа: а) периодический процесс, б) непериодический процесс? |
Нельзя |
а) можно, б) нельзя |
|
|
а) нельзя, б) можно |
Продолжение |
|
Вопросы |
Ответы |
|
1,5 |
Класс точности прибора 1,5. Укажите максимально допустимую |
0,15 |
относительную погрешность измерения этим прибором |
0,015 |
|
±0,015 |
Вариант 15
Миллиамперметр класса точности 0,5 с пределом измерения 15 мА и внутренним сопротивлением 4,75 Ом включен параллельно шунту с сопротивлением 0,25 Ом. По прибору отсчитано значение тока 12 мА. Определить значение тока в цепи, максимально возможную абсолютную погрешность измерения.
Для измерения емкости конденсатора собрана схема, изображенная на рис. 1. Показания приборов:
Рис. 1 Рис. 2
Р=180 Вт, I=6 A, U=78 В. Частота тока f = 50 Гц. Определить емкость конденсатора.
3. В схеме, изображенной на рис. 2, отсчитаны следующие показания приборов: Р=330 Вт, U=220 В, I=3 А.
Определить выражение для мгновенного значения тока, если начальная фаза напряжения равна нулю.
Тестовый билет
Вариант 15
Вопросы |
Ответы |
В цепи протекает ток 20 А. Амперметр показывает 20,1 А. Найдите относительную погрешность измерения |
0,1 А |
0,5 А |
|
0,5 % |
|
0,2 % |
|
Можно ли прибором электродинамической системы производить измерения: а) в цепях переменного тока, б) в цепях постоянного тока? |
Можно |
а) можно, б) нельзя |
|
а) нельзя, б) можно |
|
Это зависит от класса точности |
|
Сопротивление нагрузки 10 Ом. Сопротивление неподвижной обмотки ваттметра 0,1 Ом, подвижной 1000 Ом. Найдите систематическую погрешность измерения мощности |
1% |
0,1 % |
|
10% |
|
0,5 % |
|
Чему пропорциональны: а) мощность, б) энергия, потребляемые из сети? |
а) и б) скорости вращения диска счетчика |
а) скорости вращения диска, б) числу оборотов диска |
|
а) числу оборотов диска, б) скорости вращения диска счетчика |
|
а) и б) числу оборотов диска |
|
Что произойдет при увеличении амплитуды пилообразного напряжения электронно-лучевого осциллографа? |
Яркость изображения на экране увеличится |
Высота изображения на экране увеличится |
|
Ширина изображения на экране увеличится . |
|
Период развертки увеличится |
Вариант 16
