Введение

Цель данного проекта – разработать систему автоматического управления приводом шагающего робота.

При разработке системы автоматического управления следует учесть повышенные требования, предъявляемые к точности системы автоматического управления, связанные с особенностями конструкции.

С развитием научно-технического прогресса, внедрением новых технологий в различных областях производства, в том числе вредного и опасного, возникает необходимость в мобильных устройствах специального назначения, способных работать, например, в зоне высокой радиоактивности (при обслуживании ядерных реакторов), при тушении лесных пожаров или в зонах стихийных бедствий.

Наиболее полно этим требованиям, скорее всего, будут отвечать шагающие роботы

Шагающий способ представляет основной интерес для движения по заранее неподготовленной местности с препятствиями. Традиционные колесные и гусеничные транспортные машины оставляют за собой непрерывную колею, тратя на это значительно большую энергию, чем в случае передвижения шагами, когда взаимодействие с грунтом происходит только в местах упора стопы. Помимо этого шагающий способ передвижения обладает и большей проходимостью на пересеченной местности вплоть до возможности передвигаться прыжками, преодолевать препятствия и т.п. При шагающем способе меньше разрушается грунт.

Техническое задание на курсовую работу

Разработать систему автоматического управления приводом шагающего робота по закону (график 1).

Время переходного процесса < 0,3секунды.

Колебательность САУ – не более одного колебания.

Коэффициент перерегулирования САУ < 0,1%

Точность (качество) САУ: статическая ошибка < 0,001

Температура: -10 - +30°С

Влажность: нормальная

Давление: нормальное

Обзор существующих шагающих роботов.

Шагающий робот, переносящий людей. Создатели робота из Васедовского университета (Waseda University) в Токио и японская робототехническая компания Tmsuk

Бегающий робот агентство по перспективным оборонным научно-исследовательским разработкам США в сотрудничестве с Boston Dynamycs.

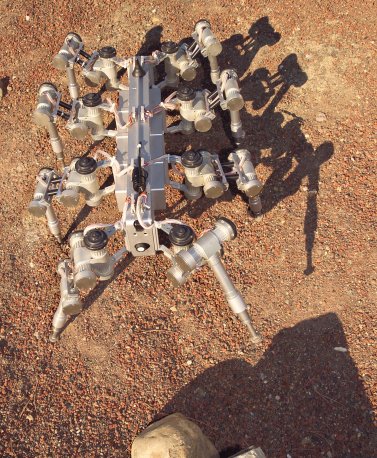

Шагающий робот размером с собаку, является детищем Франка Кирхнера, специалиста по робототехнике из Бременского университета в Германии.

Робот BigDog творений компании Boston Dynamics
