Учебный материал 2.

Вопрос 2. Методы уменьшения (ослабления) действия токов к.З.

В общем случае уменьшение токов КЗ достигается увеличением сопротивления в короткозамкнутой цепи путем применения токоограничивающих реакторов. Либо применяют раздельную работу секций шин (расспаралеливание электрических цепей т.е. отключение секционных и шиносоеденительных выключателей); либо используют понижающие трансформаторы с расщепленной обмоткой низкого напряжения.

Используют быстродействующее коммутационые аппараты с функцией ограничения тока короткого замыкания т.е. плавкие предохранители, автоматические выключатели.

Применяют современные быстродействующие устройства релейной защиты для отключения поврежденных участков цепи.

Лист с заданием 3.

а)Назовите 5 способов ограничения токов короткого замыкания

Лист с заданием 4.

Проверка степени усвояемости изученной информации

Нарисуйте электрические схемы всех способов ограничения токов КЗ

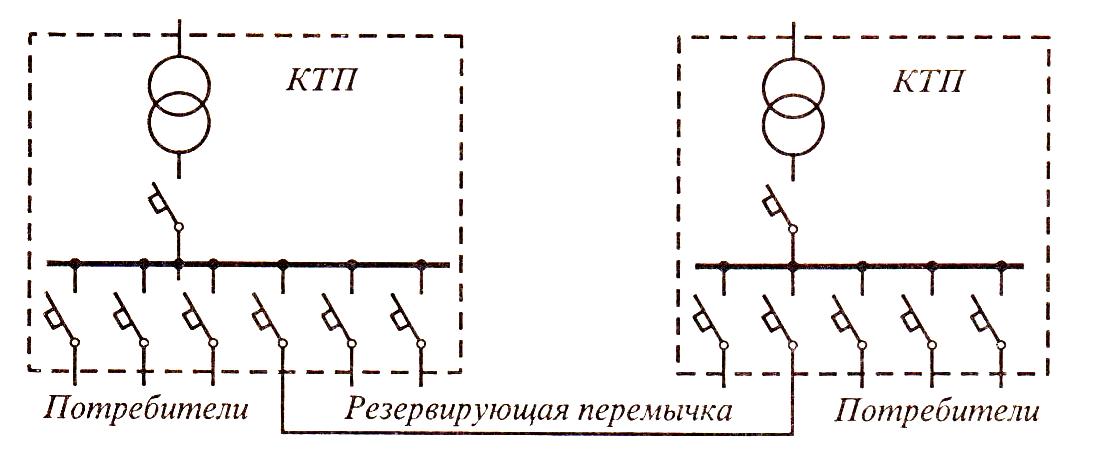

Для выполнения задания можно использовать схемы:

а) Двухтрансформаторная КТП 10/0,4 кВ

б) Двухтрансформаторная КТП 35/10кВ

Лист самооценки деятельности на уроке

Заполните лист оценки. Проверяйте себя самостоятельно.

Проставьте себе балы по каждому виду деятельности по пятибалльной системе

Ответьте (да, нет, частично) достигли ли вы результата урока

Заполните строку примечание, (урок понравился, нет, материалы и пояснения были понятными или нет и прочее)

Лист с заданием 1. Тестовый опрос	Оценка
Лист с заданием 2.Ответьте на вопросы
Лист с заданием 3. Назовите 5 способов ограничения токов короткого замыкания
Лист с заданием 4.Проверка степени усвояемости изученной информации
Общая оценка по всем заданиям (среднее арифметическое всех оценок)
Результат урока: Объяснять сущность процесса короткого замыкания, способы ограничения токов короткого замыкания с целью правильного выбора и эксплуатации электрооборудования
Примечание

Список абривиатур

КТП-комплектная трансформаторная подстанция

КЗ-короткое замыкание

Глоссарий

Реактор- это устройство (силовая катушка), обладающая большим индуктивным сопротивлением, включается последовательно в электрическую цепь.

Модульная образовательная программа 3 Занятие-39

Тема 3.1 Короткие замыкания в системах электроснабжения. Расчет токов короткого замыкания

Практическая работа 8. Расчет токов трехфазного короткого замыкания в системах электроснабжения и электрических сетях напряжением выше 1000 В

Результат урока: Выполнять расчет токов короткого замыкания напряжением выше 1000 В относительно базисных величин с учетом заданных показателей; делать анализ выполненным расчетам

Литература: 1.Конюхова Е.А. Электроснабжение объектов.-М.: Издательство «Мастерство», 2002г.

2. РД 153-34.0-20.527-98

Домашнее задание: выполнить анализ практической работы

Лист с заданием 1.

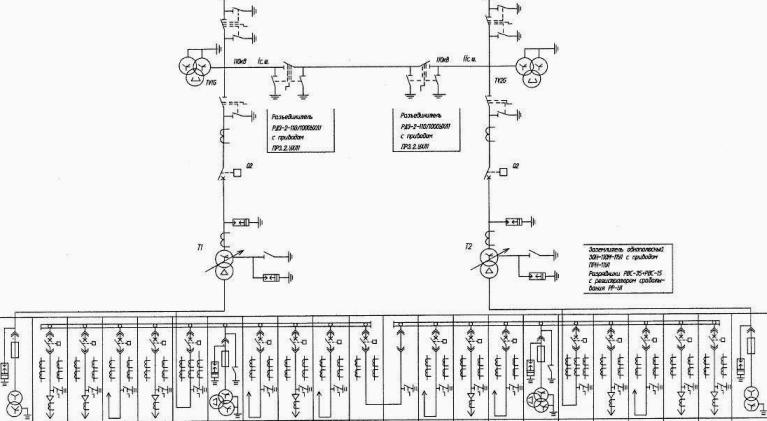

Опишите значение всех надписей на схеме, дайте название графическим условным обозначениям, укажите их размеры. Назовите схему.

Инструкция по выполнению практической работы 8

Содержание отчета по практической работе

1.Титульный лист 2.Цель работы 3.Программа работы 4. Данные для расчета 5.Электрическая схема 6.Расчет 7.Анализ выполненной работы

Цель практической работы

Научиться рассчитывать токи трехфазных коротких замыканий относительно базисных величин с учетом заданных условий, делать анализ полученных расчетов с целью сравнения с техническими данными современного оборудования

Программа работы

1.Нарисовать расчетную схему и записать исходные данные.

2. Произвести расчет.

3.Сделать анализ полученных результатов

4.Ответить устно на контрольные вопросы.

5.Составить отчет о работе.

Техническое задание, данные для расчета

Рассчитать токи трехфазного короткого замыкания по схеме изображенной на рис. 8.1. Данные для расчета принимаются по таблице 8.1

вариант	Номинальная мощность трансформатора Sнт, КВА	Напряжение короткого замыкания трансформатора uк%	Номинальная мощность присоединенных электродвигателей Рнд, КВт	Длина питающей высоковольтной линии 1 l1, км	Длина питающей кабельной линии 2 l2, км	Высшее напряжение трансформатора U1н, КВ		Низшее напряжение трансформатора U2н КВ		Мощность короткого замыкания системы,Sк, МВА
01	4000	7, 5	630	8	0, 3	35		6		486
02	6300	7, 3	800	10	0, 2	35		10		589
03	10000	7, 6	1250	12	0, 5	35		6		756
04	16000	8, 0	1600	25	0, 6	35		10		765
05	4000	9, 5	1800	9	0, 09	35		6		476
06	6300	9, 8	2000	16	0, 05	110		10		398
07	10000	10, 5	2200	18	0, 1	110		6		750
08	16000	10, 5	960	22	0, 4	110		10		450
09	2500	6, 5	1120	4	0,78	35		6		560
10	1600	6, 5	960	7	2	35		10		386
11	4000	7, 5	1250	16	0, 1	110		6		2211
12	6300	7, 3	1600	18	0, 4	35		6		2412
13	10000	7, 6	1800	22	0,78	35		6		2500
14	16000	8, 0	2000	8	2	35		10		1200
15	4000	9, 5	2200	10	0, 1	35		6		3000
16	6300	9, 8	960	12	0, 4	35		10		4000
17	10000	10, 5	1120	25	0,78	110		6		680
18	16000	10, 5	960	9	2	110		10		920
19	2500	6, 5	1120	16	0, 09	110		6		450
20	1600	6, 5	960	18	0, 05	35		10		660
21	16000	10, 5	1250	22	0, 1	35		6		720
22	2500	6, 5	1600	4	0, 4	35		10		840
23	1600	6, 5	1800	7	0,3	35		10		450
24	16000	8, 0	1800	25	0, 3	35	6		788
25	4000	9, 5	1120	9	0, 2	35	6		945
26	6300	9, 8	960	16	0, 5	35	6		417
27	10000	10, 5	1250	18	0, 6	35	10		520
28	16000	10, 5	1600	22	0, 09	35	6		340
29	2500	6, 5	1800	25	0, 05	110	6		640
30	1600	6, 5	2000	9	0, 1	110	6		771

Таблица 8.1 Данные для расчета токов трехфазного КЗ

Р_нд

КЛ: l₂

х₀=0, 08 Ом/км

r₀=0,47 Ом/км

Система

ВЛ: l₁

х₀=0, 44 Ом/км

r₀=0,26 Ом/км

Система

ВЛ: l₁

х₀=0, 44 Ом/км

r₀=0,26 Ом/км

Р_нд

Р_нд

К₁

U_1н

S_нт, u_к% S_нт, u_к%

U_2н К₂ К₃

К₄

Р_нд

Рис.8.1.Расчетная схема для расчета токов к.з. напряжением выше 1000 В
