Вихідні дані

№ варінту	Родовище облицювального каменю	Номер виробу	Вписані розміри плит-заготовок, мм
17	Граніт Єміль”янівський	2	1500×1200×30 1400×1000×20

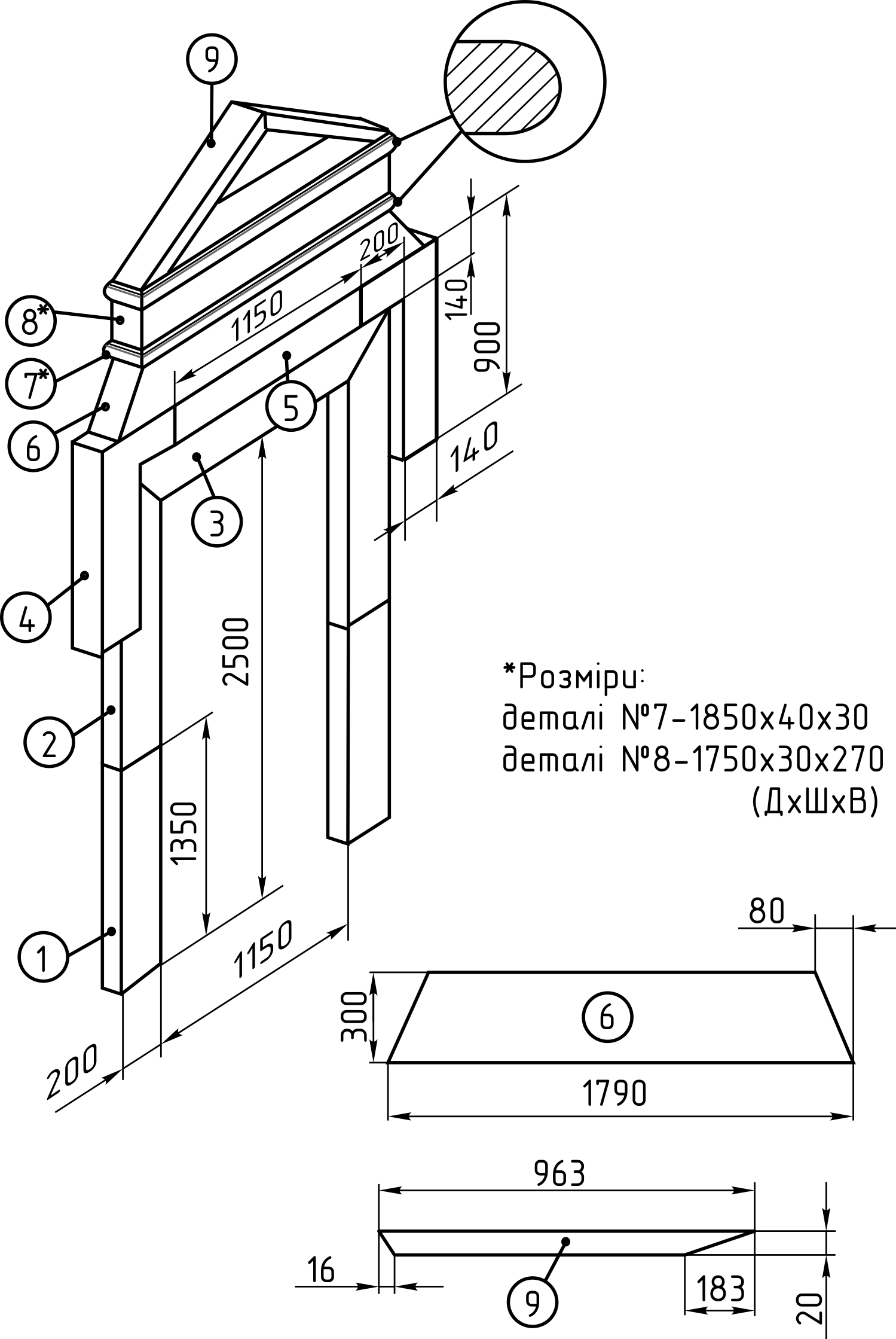

Виріб №2 “Фасад”:

товщина деталей 1,2,3 – 20 мм, усіх інших – 30 мм

1. Складання карт розкрою плит-заготовок

1.1. Кількість і розміри деталей виробу:

№1: 200×1350×20 – 2 шт.

№2: 200×1350×20 – 2 шт.

№3: 200×1550×20 – 1 шт.

№4: 340×900×30 – 2 шт.

№5: 140×1150×30 – 1 шт.

№6: 300×1790×30 – 1 шт.

№7: 1850×40×30 – 1 шт.

№8: 1750×270×30 – 1 шт.

№9: 963×20×30 – 2 шт.

Загальна кількість деталей цілого виробу становить 13 шт.

1.2. За вписаними розмірами плит-заготовок складаємо карту розкрою для деталей:

№ 4,5,6,7,8,9 товщиною 30 мм та карту розкрою для деталей № 1,2,3 товщиною 20 мм. (див. додаток)

1.3. Визначаємо оптимальність складених карт розкрою, а саме коефіцієнт виходу деталей:

де - сумарна площа деталей відповідної товщини, м²;

площа плити-заготовки за вписаними розмірами, м²;

кількість плит-заготовок відповідної товщини.

1.4. Визначаємо сумарну площу різу при окантовуванні плит-заготовок:

, м²

де - сумарна площа різу плит відповідно товщиною 20 та

30 мм, м².

, м²

де сумарна довжина розкрою плит-заготовок, м;

h – товщина плити-заготовки, м.

1.5. Визначаємо сумарну площу полірування каменю:

При шліфуванні-поліруванні плит-заготовок з Токівського граніту площа полірованої поверхні визначається за формулою:

де площа плити-заготовки обчислена за вписаними розмірами, м²;

витратний коефіцієнт, що враховує втрати каменю після

окантовування:

– для міцних порід

Загальна площа полірування становитиме 6,73 м².

1.6. Так, як Токівський граніт відноситься до високоміцних порід, то приймаємо таку технологічну схему обробки:

2. Шліфування-полірування плит-заготовок

2.1. Вибір шліфувально-полірувального обладнання

Вписані розміри найбільших плит становлять 1900×1200×30 мм, тому приймаємо шліфувально-полірувальний верстат мостового типу LG-12«Бра», технічна характеристика якого приведена в таблиці.

Технічна характеристика шліфувально-полірувального

верстату LG-12«Бра»:

Максимальні розміри оброблюваних виробів, мм:

– довжина

– ширина 1900

– висота 350

Діаметр інструменту, мм 170

Кількість шпиндельних вузлів, шт. 1

Частота обертання, об/хв. 950

Експлуатаційна продуктивність по граніту, м²/год. 1,2-2,7

Потужність верстата, кВт 69

Розміри верстата, мм 3450×2900×400

Маса, т 15

2.2. Розрахунок продуктивності верстата:

Визначаємо циклову продуктивність:

м²/год

де коефіцієнт циклової продуктивності ( );

м²/год.

Визначаємо фактичну продуктивність:

м²/год;

де коефіцієнт використання номінального річного фонду

робочого часу ( ).

При двозмінній роботі фактична продуктивність становитиме:

м²/год
