Приложение а
(информационное)

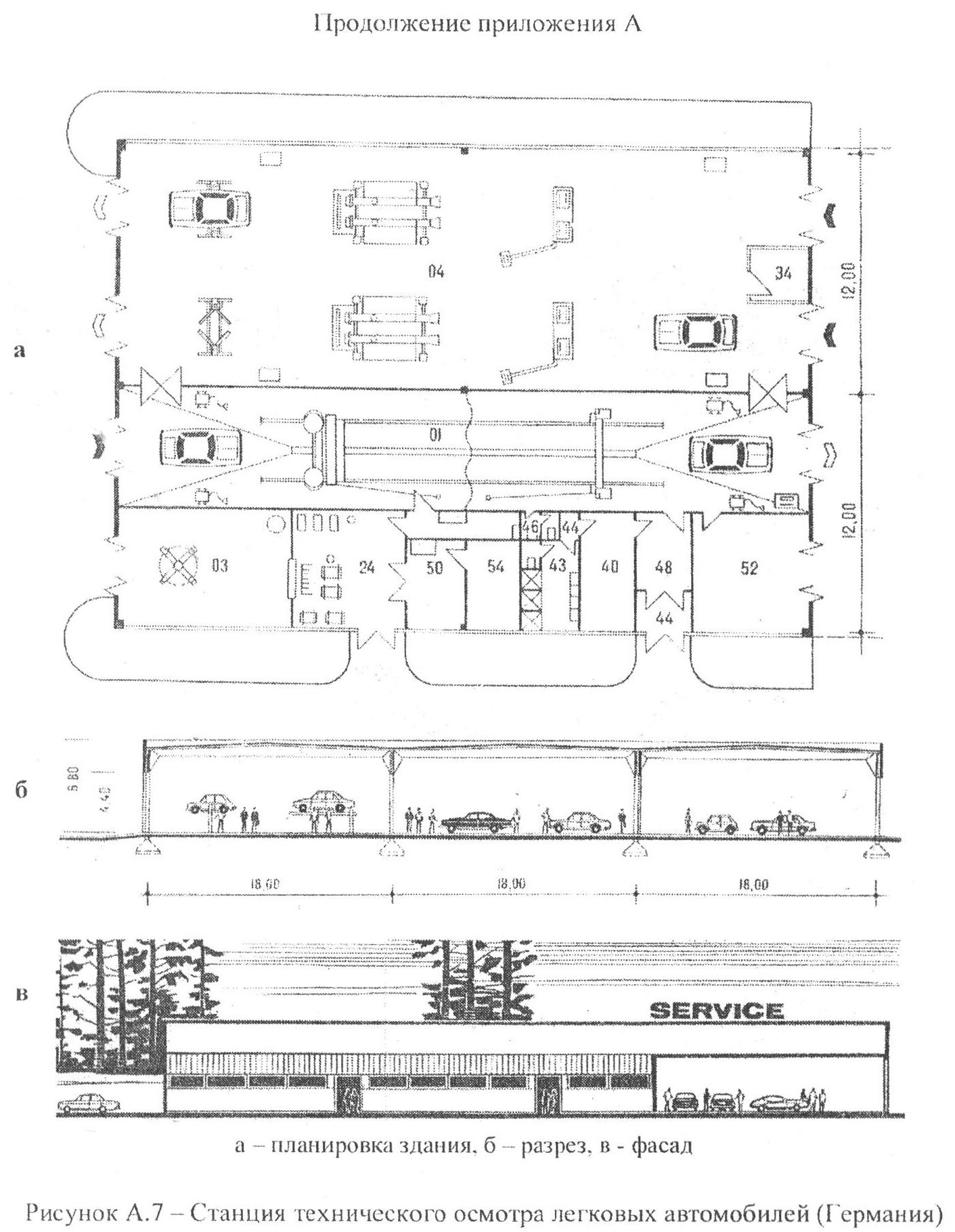

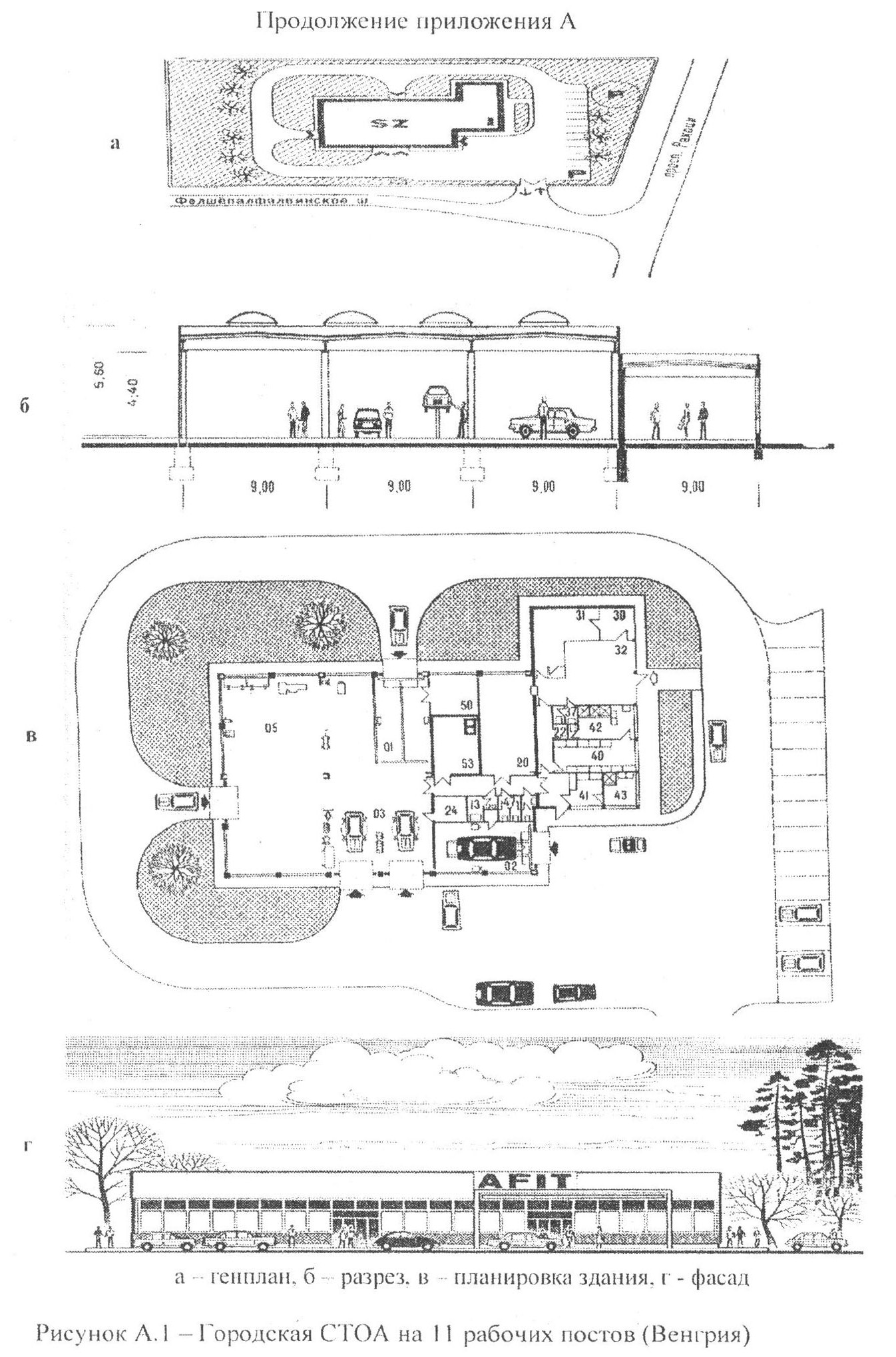

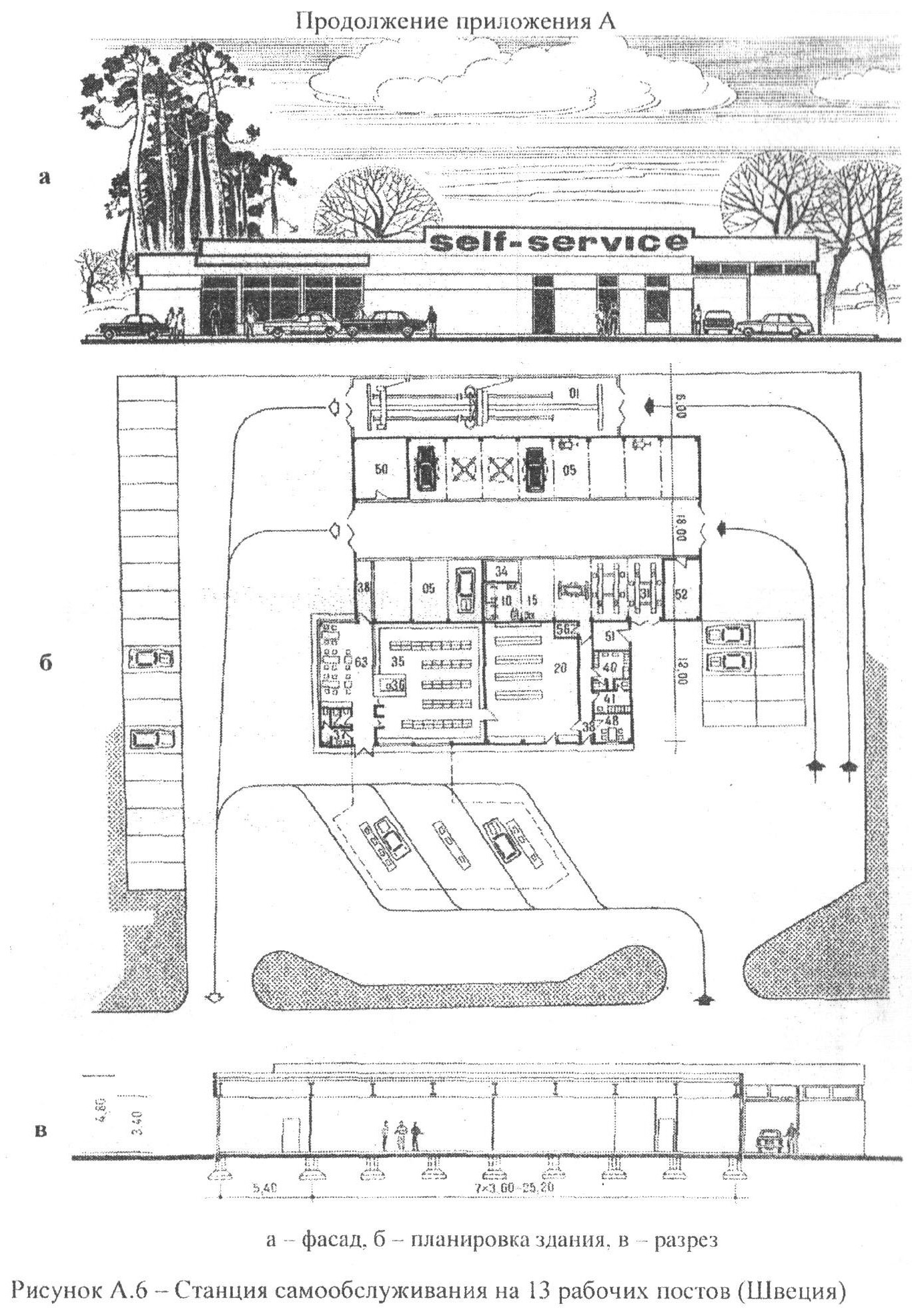

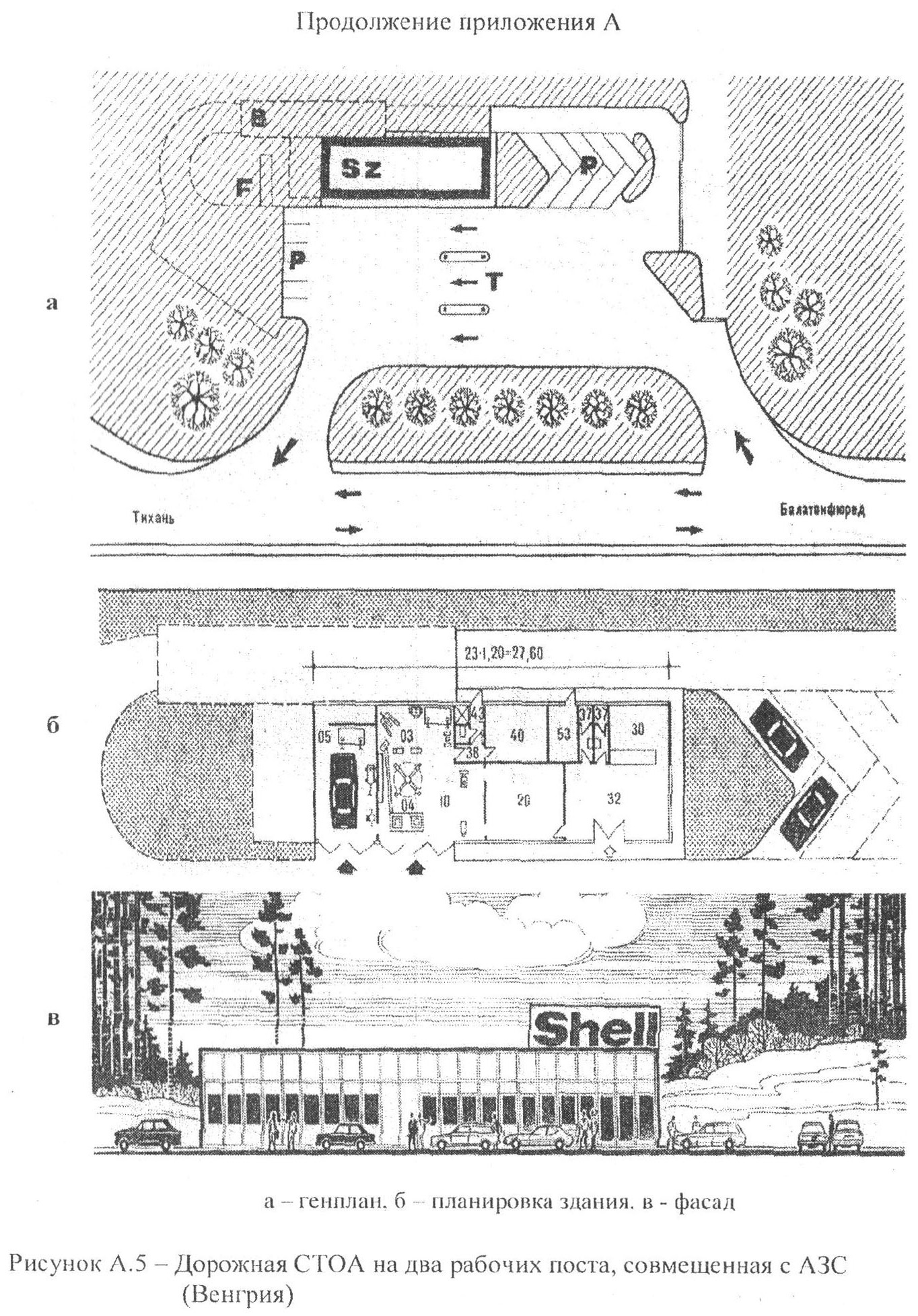

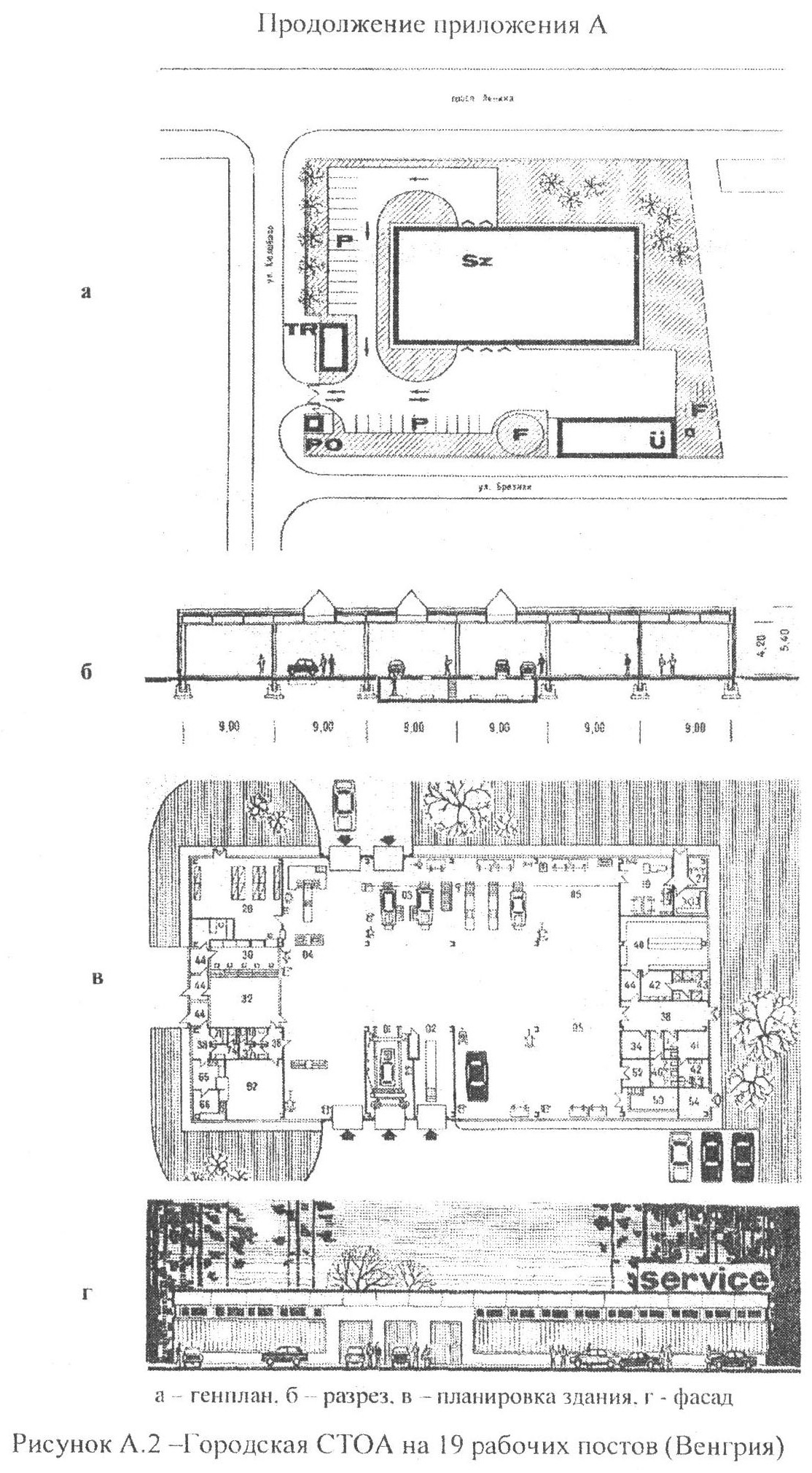

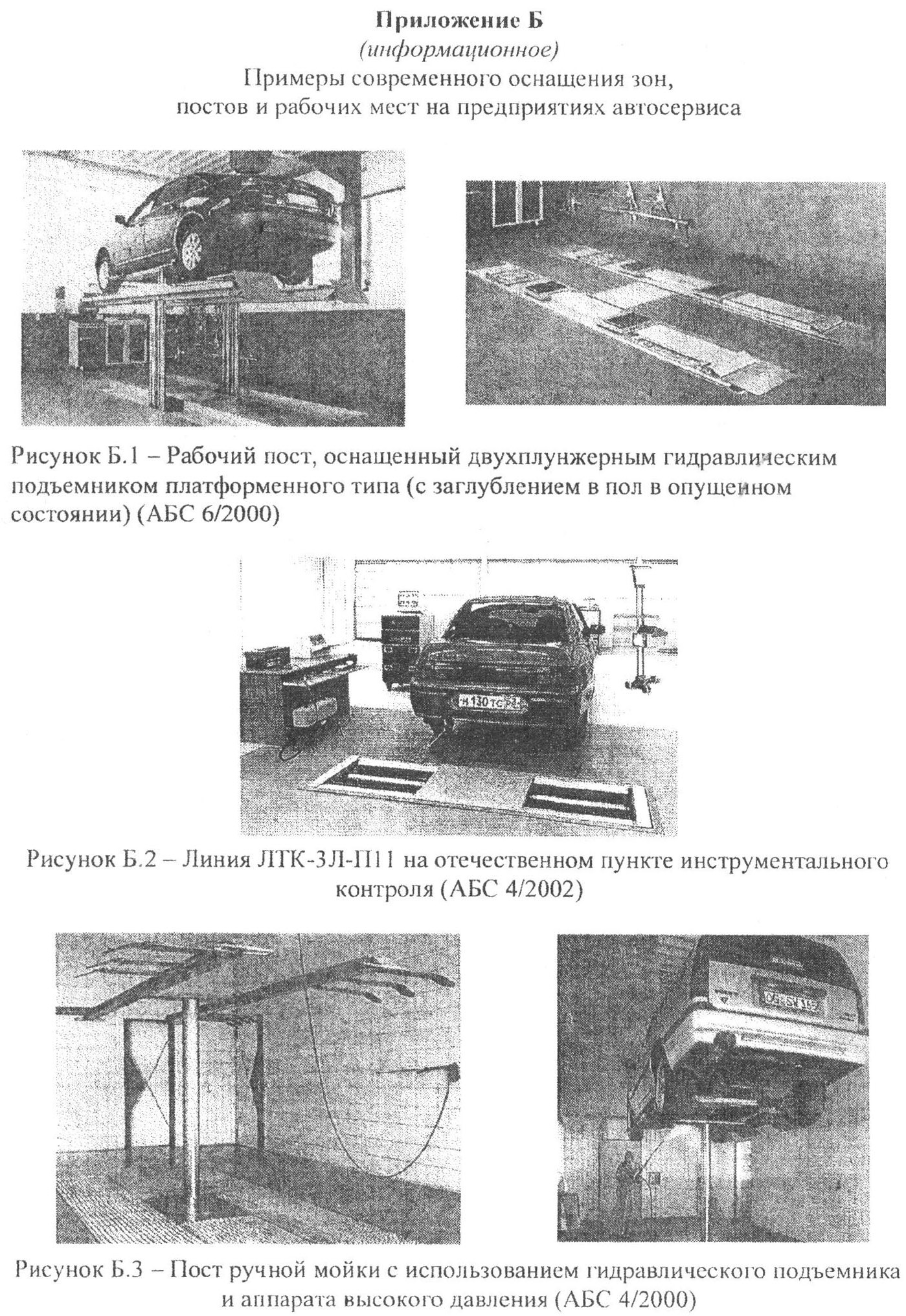

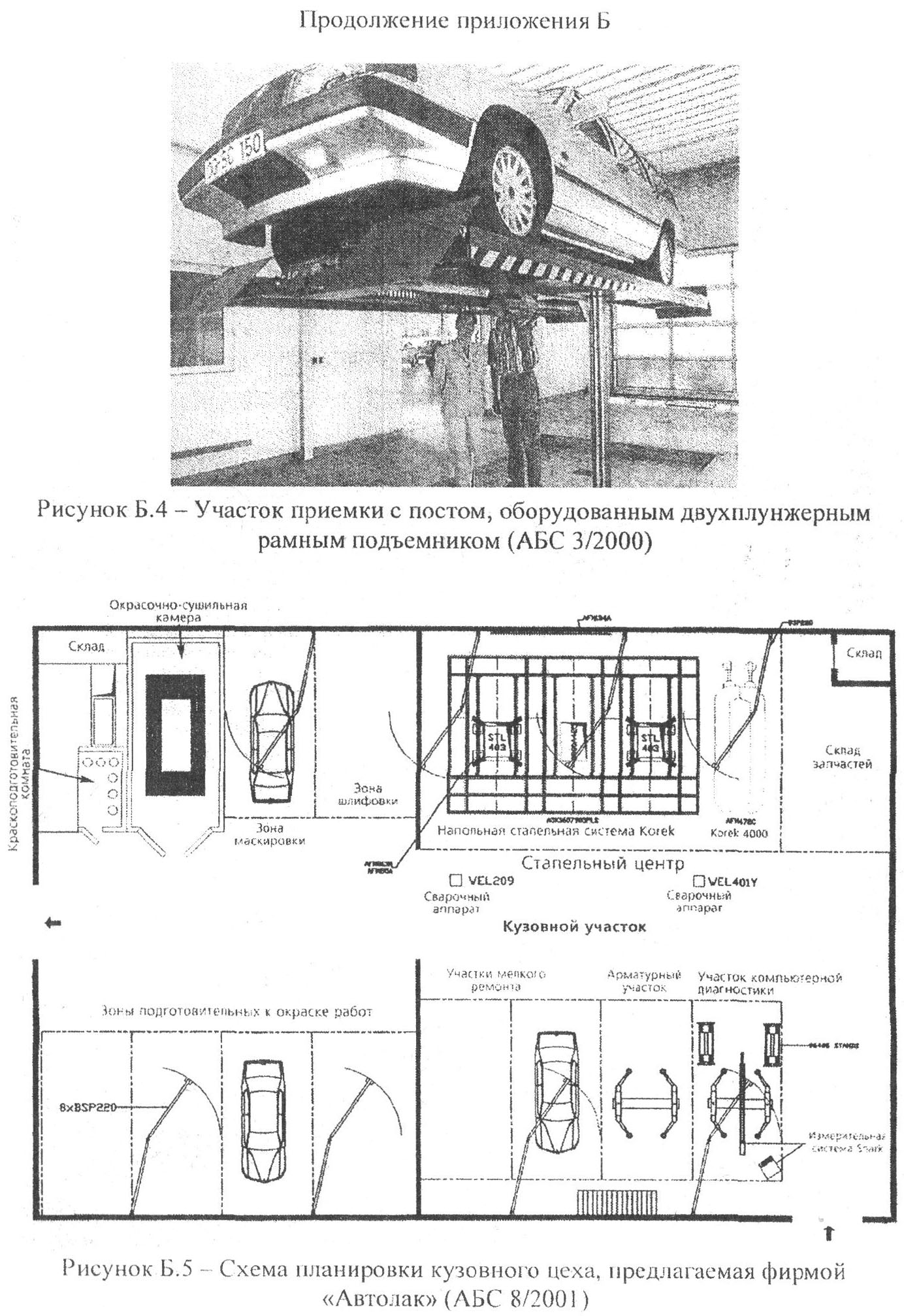

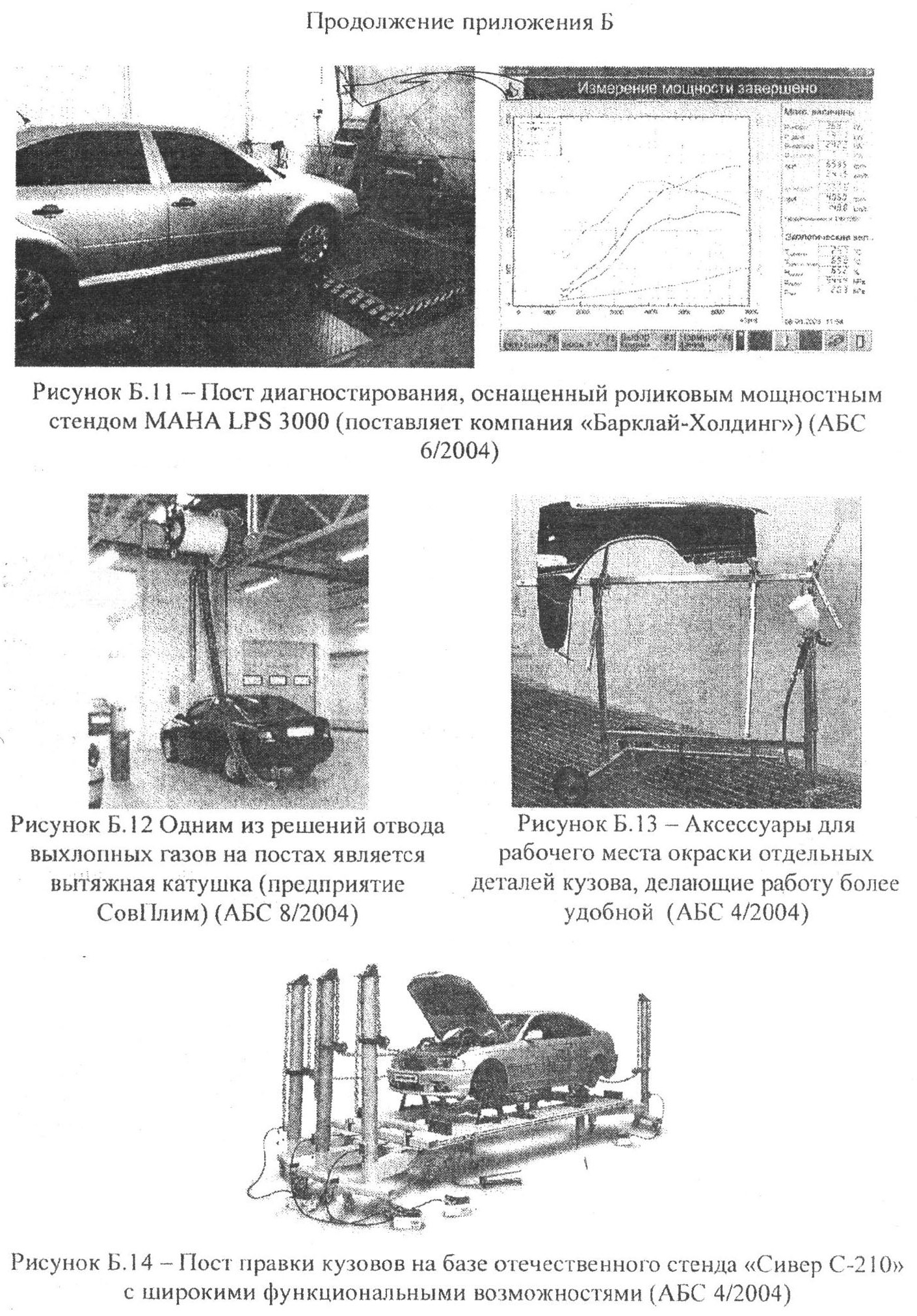

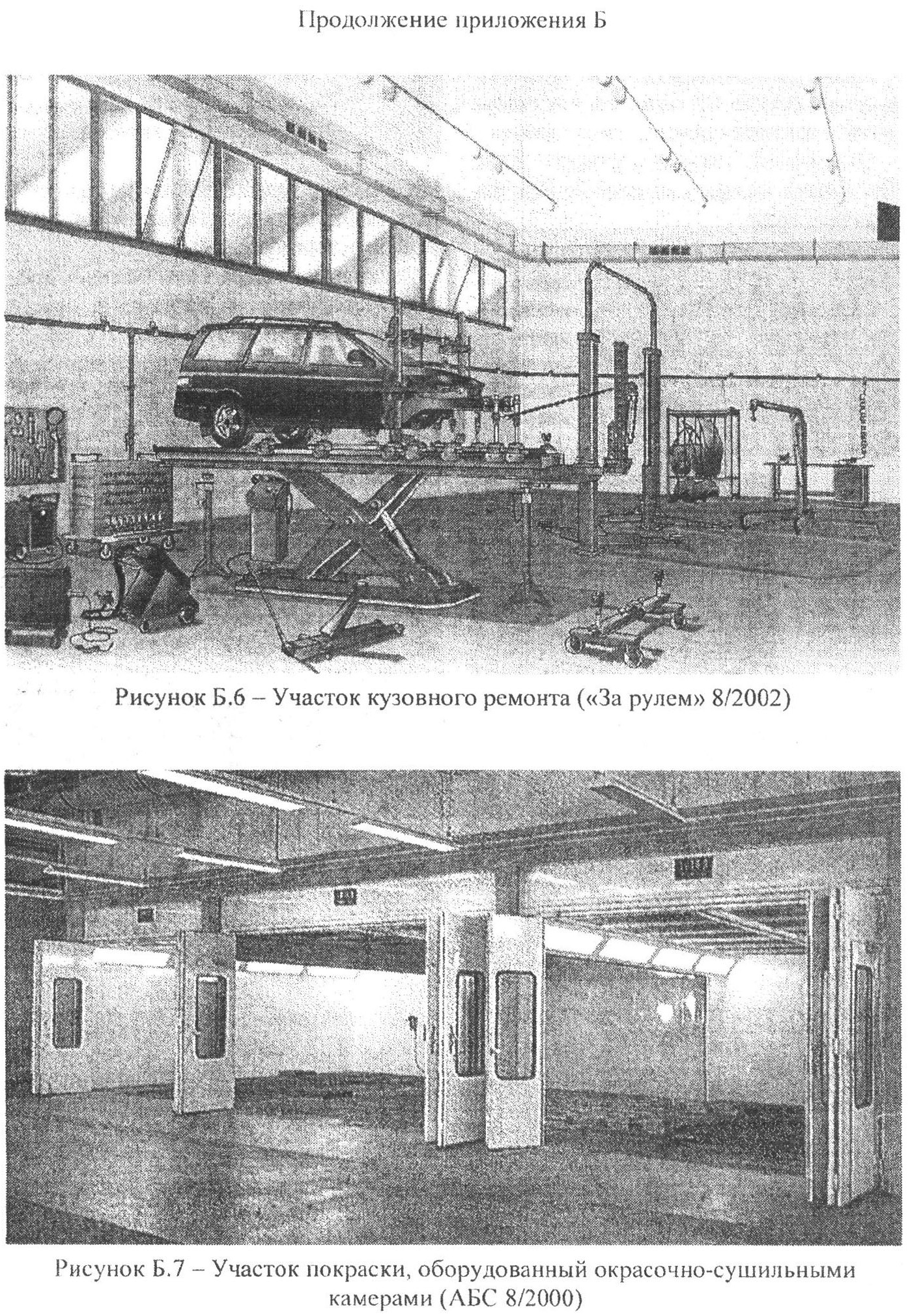

Европейские проекты станций технологического обслуживания легковых автомобилей [37]
Обозначения на рисунках приложения А
БУКВЕННЫЕ ОБОЗНАЧЕНИЯ
Р - стоянка
Т - топливозаправочная площадка
U - производственное здание
М - посты и линии мойки
I - ремонтные посты
Sz - контрольно-смазочные посты
S - вспомогательные мастерские
Г - конторские, социально-бытовые помещения В - возможности для расширения
К - пост управления заправкой
Е - ресторан, предприятие общественного питания
F - подземное сооружение
TR - трансформатор
РО - проходная
Мо - мотель
G - гараж
А - пост, помещение приемки
D - проверка, диагностика
ЦИФРОВЫЕ ОБОЗНАЧЕНИЯ
- мойка кузова
- мойка шасси
- контрольно-смазочные посты
-диагностика, регулировка
- ремонтные посты
- участки по ремонту кузовов
- покрасочный участок
- участок общего назначения
- участок по ремонту электрооборудования
- участок по ремонту топливной аппаратуры
- помещение для зарядки аккумуляторов
- участок по ремонту аккумуляторов
- участок по ремонту шин
- слесарно-механический участок
- участок по ремонту радиаторов
- обойный участок
- мойка деталей
- склад запчастей
- склад автопрннадлежностей
- ручной (смешанный) склад
- инструментальная кладовая
- склад смазочных материалов
- склад шин
- склад лакокрасочных материалов
- склад кислоты
- холодный склад
- гараж
- контора
- сервисное бюро
- помещение для клиентов
- кабинет начальника станции
- комната мастера
- магазин по продаже запасных частей
- касса
- туалеты
- коридор
- мужская раздевалка
- женская раздевалка
- умывальная
- вестибюль
- душевая
- подсобная комната уборщицы
- мужской туалет
- женский туалет
- комната отдыха
- медпункт
- насосная станция
- машинное отделение вентиляционного оборудования
- теплоцентраль
- котельная
- компрессорная
- трансформаторная
- распределительный щит
- резервуар дневного запаса нефтяного топлива
- телефонный коммутатор
- лифт
- столовая самообслуживания
- ресторан с обслуживанием
- столовая для сотрудников
- кафе
- буфет
- раздаточная
- мойка стеклянной посуды
- мойка металлической посулы
- приготовление пищи
- подогрев пищи
- заготовительный цех
- склад предприятия питания
- холодильное оборудование
- склад тары
- бытовые помещения
